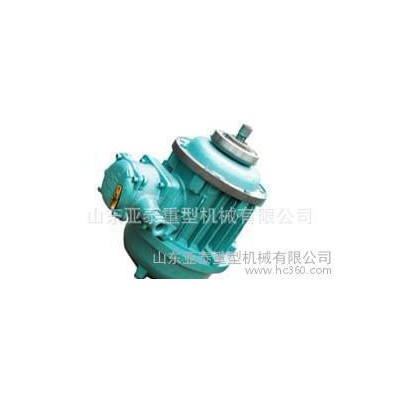

BZD系列隔爆型锥形转子三相异步电动机


　　本电动机为隔爆型（ExdⅡCT4）锥型转子三相异步电动机（以下简称电动机），外壳防护等级为IP54,接线盒防护等级为IP54，冷却方式为IC0041。符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》及GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型。防爆标志为ExdⅡCT4，适用工厂有ⅡA、ⅡB级，引燃温度组别T1～T4组成的可燃性气体或与空气形成的爆炸性混合物的1区或1区场所，作为起重机械电力传动用。

　　主要性能参数及安装尺寸：

BZD系列产品平面图

BZD系列安装尺寸及相关参数

本电动机为隔爆型（ExdⅡCT4）锥型转子三相异步电动机（以下简称电动机），外壳防护等级为IP44,接线盒防护等级为IP54，冷却方式为IC0041。

一、适用范围

1本电动机符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》及GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型。防爆标志为ExdⅡBT4，适用工厂有ⅡA、ⅡB级，引燃温度组别T1～T4组成的可燃性气体或与空气形成的爆炸性混合物的1区或1区场所，作为起重机械电力传动用。

二、安装方式：BZD起升用电动机IMB5，BZDY运行电动机IMB14。

三、工作条件

1.环境空气温度-20～40℃，相对湿度不大于85%（当25℃时）；

2.海拔不超过1000m；

3.额定电压：380V；

4.额定频率：50Hz；

5.接法：Y；

6.基准工作制：S4-25%（即工作制S4，负载持续率25%）

7.每小时等效起动次数为120次。

四、结构说明

1.电机的机壳前后端盖、接线盒壳体等为HT200铸铁制成、机壳带散热筋。

2.定子绕组采用QZY聚脂亚胺高强度漆包线，F级绝缘，采用铸铝转子。

五.防爆要点

1.电动机内部的爆炸性混合物发生爆炸时，爆炸外壳不应损坏，并且电机内部火焰不能通过隔爆外壳接合面引起电动机外部爆炸性混合物发生爆炸。

2.组成隔爆外壳的零件，均按GB3836.2的规定，做水压试验，以保证承受最大的内部爆炸压力，水压试验压力1.0MPa,受压时间10+ 02S。

3.电机的防爆结构及其部件的隔爆面间隙，表面粗糙度见附图。

4.联接隔爆外壳的紧固螺栓及弹簧垫圈不可缺少，螺栓拧入深度不小于螺栓直径的1.25～1.5倍.

5.电动机的机壳、端盖、轴、接线盒、接线端子、接线板、橡皮垫是防爆零件。

6.连接隔爆外壳的螺栓下装置的弹簧垫圈是防止自行松脱的，不能丢失，并防止任意松卸螺栓。

7.在额定状态下，电动机表面温度应不超过130℃，电缆引入口温度不超过70℃。

六、安装使用

1.安装前须进行下列检查，如不符合要求不允许使用。

①.有防爆标志和防爆合格证编号。

②.电动机的防爆级别，温度组别符合爆炸性混合物的场所要求。

③.所有紧固螺栓拧紧，弹簧垫圈无丢失，隔爆外壳各部件间连接妥当。

④.隔爆零部件无裂纹和其它影响隔爆性能的缺陷。

⑤.定子绕组与外壳间绝缘电阻，在热状态时，不低于0.38MΩ。

2.起升电动机采用联轴器传动，电动机轴心与被拖动机轴的中心要保持一致。否则易引起轴承损坏及轴断裂。

3.安装尺寸见附表。

4.软揽式电源引进器，进入接线盒中的电缆直径要与橡皮圈的孔径相符（密封内径切很多同心圆，可根据电缆的直径选调密封圈内径）保证压紧螺母使密封圈与电缆间以及密封圈与接线盒间无间隙。

5.铜芯电缆线和电缆内接地芯线圆铜丝在接线后，不得有飞刺，并保证电气间隙不小于8mm，爬电距离不小于10mm。

6.引入的电缆芯线，需要接线压板或弓形垫圈压紧固定，防止电缆串动。

7.接地螺栓应可靠接地。

8.电动机的相序U、V、W应与接入的外电源相序相对应。

9.接线盒内不允许有杂质的灰尘，接好后，应将接线盒内清洁干净。

七.维护、修理

1.电动机应定期检查和清扫，外壳不得堆积灰尘。

2.电动机运行时，轴承允许温度不得超过95℃（温度计法）轴承每运行2500小时（约半年）至少检查一次，如轴承润滑脂变质，必须及时更换，更换前须用汽油将轴承清洗干净，润滑脂采用2号锂基润滑脂，加油量为轴承室净容量的2/3。

3.拆装电动机时，注意保护隔爆面，隔爆面须涂204-1防锈油，装配后隔爆面的间隙、长度及表面粗糙度应保证符合附图规定。

4.电动机受潮必须进行干燥处理，可采用烘干炉或短路电流法。在干燥过程中，电机绕组温度应逐渐升高，且不可超过绕组绝缘等级最高允许温度，用短路电流法干燥时，电机处于短路状态其输入电流为0.6～0.8倍额定电流值为宜.严重受潮的电机不宜用直流电干燥,以免发生电解现象.

八、储存运输

1.电动机在储存中应保持干燥，通风。避免周围环境温度的急剧变化。

2.储存和运输中，电动机不可倒置。

3.注意保护轴伸，不准用绳子套在轴伸上抬运电动机。

九.订货须知

订货时应说明电动机型号、容量、级数、工作制、防护等级、防爆级别等。

BZD隔爆型锥形转子三相异步电动机

BZD隔爆型锥行转子三相异步电动机

BZDl、BZDY1、BZDY2隔爆型锥形转子电动机

本电动为隔爆型（dIICT4）锥形转子电动机（以下简称电动机），外壳防护等级为IP44/54,接线盒防护等级为IP54，冷却方式为IC0041。

主要技术参数

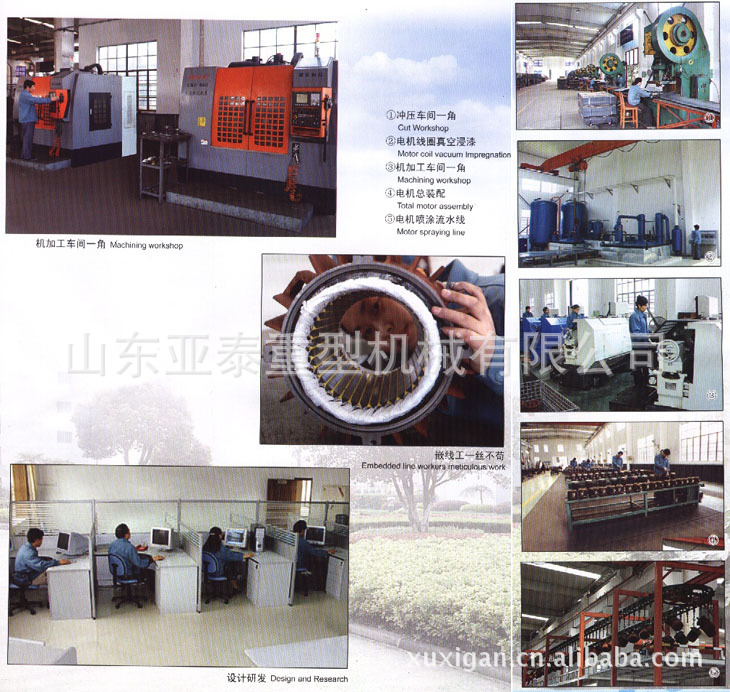

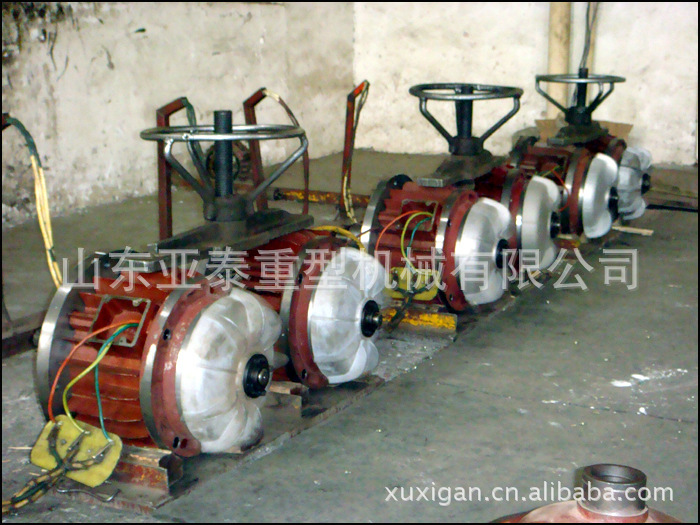

生产研发

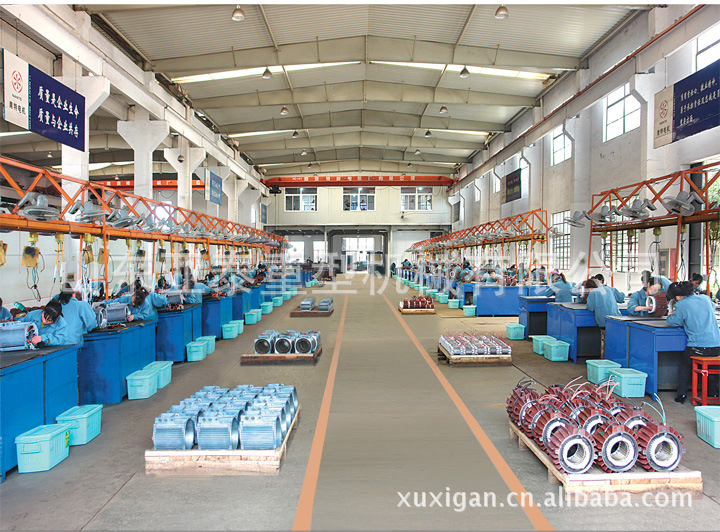

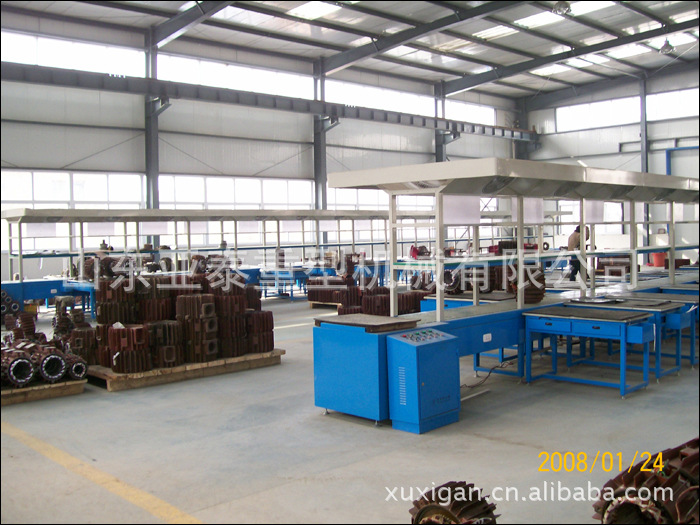

    山东亚泰重型机械有限公司创建于2007年 ，地处山东省起重工业园区，企业投入资本金858万元，为股份制企业，公司占地20000平方米，建筑面积8500平方米。2008年销售收入2068万元，实现利税250万元；2009年销售收入3018万元 ，实现利税249万元，现公司拥有冲压、嵌线、金工、装配等六大车间，各类专业技术人员占全厂人数的35%，目前设备在国内同行业属较领先地位。
　　山东亚泰重型机械有限公司产品质量性能稳定 、技术先进，性能和价格比等方面，都优于同行业厂家。

    山东亚泰重型机械有限公司主要产品：ZD、ZDY、ZDS、ZDM、ZDX、ZDR、YZD-SQ、BZDY、BZD、BZDS系列起重机械配套用电机及隔爆型锥形电机；YEZ、YEZW、YEZS系列建设机械配套用电机；YZR2系列起重冶金电机，YZZ系列升降机专用电磁制动电机，YDE系列软启动电机。可为用户单独设计多种规格型号的“非标”电机。
　　经过近几年的产品市场投放和客户反馈调查 ，我公司的ZD 、BZD 、MD、BZDS四大系列产品 ，质量主要优点 ：功率大 、噪音低、性能稳定、售后服务配套条件好！特别是我公司的主导产品：“BZD隔爆型锥形电动机，其组成隔爆外壳件 ，均按GB3836.2的规定，做水压测验，以保证承受最大的内部爆炸压力；转子铸铝，定子绕线均采用QZY聚酯胺高强度漆包线 ，F级绝缘，电机内部火焰不会通过隔爆外壳面，而引起外界爆炸性混合物发生爆炸。增强了工矿作业使用的绝对安全系数 。
　　市场，是优胜劣汰的经济，质量是企业的命脉，向市场要钱，让质量说话，为进一步提高我公司产品质量和信誉，真正为用户负责，保证质量全面达到技术标准，最近公司又作了如下调整，进一步加强质检部、仓库和车间质检员的配合，使其对工作各尽其责，对所有外购件和自制半成品等严格检验控制，按技术要求办事，对任何人，公平对待，不徇私情；对成、次、废品严格分仓管理，质量有问题的产品，坚决不让出厂；不合格材料，不准入库。装配车间，设有微机管理质量监控系统，专人逐件检查，使产品电流，电压及各种待测参数，都控制在最优状态！市场就是战场，我公司几年来，严格按市场发展规律，执行同样质量比价格，同样价格比质量，同质同价比服务的原则，诚信为本，以质取胜，在客户中树立了良好的企业形象！
　　“奉献一流产品，提供满意服务”是公司的经营方针。亚泰人将通过不断进取和努力，把公司建成为“服务水平一流、管理水平一流、社会效益一流、经济效益一流的现代化企业。

相关产品介绍

BZD隔爆型锥形转子制动三相异步电动机

YDE系列实心转子制动三相异步电动机

YEZS系列建筑起重机械用锥形转子制动三相异步电动机

YEZ系列锥形转子电动机

YZR2系列起重及冶金用绕线转子三相异步电动机

YZZ系列电磁制动三相异步电动机

ZDR系列锥形绕线转子三相异步电动机

ZDS1型双电机组(子母式)锥形转子制动三相异步电动机

ZDY系列锥形转子三相异步电动机

ZD系列锥形转子三相异步电动机

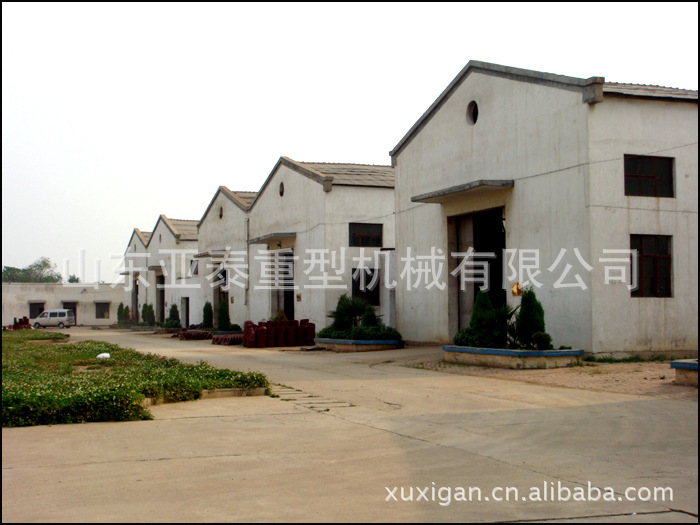

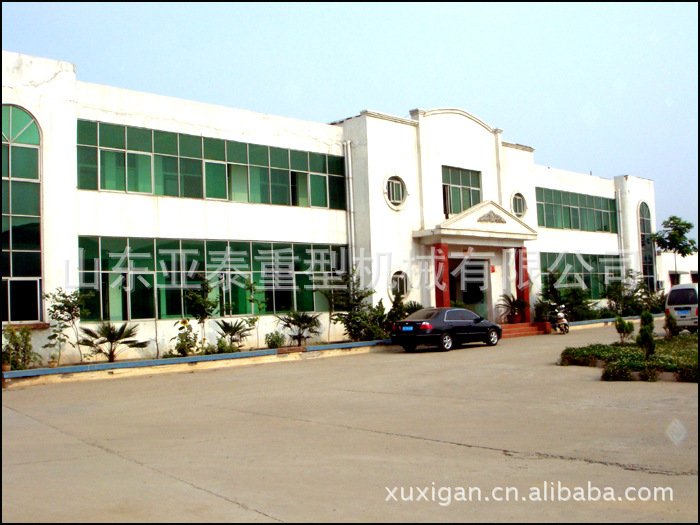

厂区一角

售后服务

安装与调整

　　电动机采取凸缘安装方式。前端盖上四孔作为安装用孔．前端盖的外圆及端面B作为定位面。前端盖C面上60000型轴承系与电动葫芦卷筒配合用．对于一般场合可以不要。

　　机座接线盒上四螺孔电动葫芦断火限位器用，对一般场合可以不用。为了保证电动机可靠工作．制动装置需调整得当，转子轴向移动量1.5mm右．不宜小于1mm．过小的移动量往往会使制动环与后端盖不能完全脱离．造成相互的摩擦．增加损耗并引起发热，严重时会烧坏绕组使电机停转；另一方面移动量也不宜过大．以防冲击力太大而损坏制动环．且使制动不良。

　　具体调整移动量的方法如下：卸下锁紧螺母上的圆柱头六角螺钉．用板手旋锁紧螺母．每次旋转12孔的角度，装上六角螺钉测试制动情况．反复调整直至制动符舍要求为止．(如电动机装于电动葫芦时．则可用电动葫芦起吊重物的下滑量为依据逐一整来确定制动情况的好坏)对13KW、18.5Kw电动机顺时针旋转锁紧螺母是增大移动量，这时弹簧压力减小．制动力矩也相应减小，反之逆时针旋转锁紧螺母时移动量减小．弹簧压力增大．制动力矩相应增大。

维护保养

　　1、不能随意拆卸某一部件(如制动轮、风扇罩)后开机试车。开机前必须装配完整，安装可靠。

　　2、制动环为易损件。当发现正常的制动调整方式不能见效时．就应检查制动环是否完好，如有损坏则应及时更换。

　　3、电机应定期拆下维护．对轴承进行清洗并加入适量润滑脂。

　　电动机拆卸顺序如下：首先整机从配套主机上拆卸下来．然后按：风扇罩(端罩)一一锁紧螺母一一风扇制动轮一一前端盖(l3KW、18.5KW为后端盖)一一转子装配一一后端盖(13Kw、18.5KW为前端盖)的顺序拆卸，切不可任意乱拆。

质量保证

　　凡本公司产品售出时完全符合其所公布的各项规定，只要正确地安装．都可以正常地使用。在用户遵守本公司提供的安装 、使用、维护及储存的条件下．产品的质量保证期为产品在用户妥善保管和合理安装正确使用情况下．自使用日算起12个月或自发货日算起为24个月应能正常工作 ，如确因产品质量制造不良而不能正常使用时，本公司将对售出产品无偿进行修理或更换。

　　上述的保证范围，井未包含因用户使用不当，维修、保养不足、操作环境规格的忽略用户自行改变产品而造成的故障,也不包含易损件的更换。
