山东亚泰重型机械有限公司

ZDY锥形转子三相异步电动机

ZDY锥形转子三相异步电动机

ZDY23-4-2.2KW锥形转子三相异步电动机
































ZDY锥形转子三相异步电动机
ZDY12-4 0.4KW锥形转子三相异步电动机

ZDY21-4 0.8KW锥形转子三相异步电动机

ZDY22-4 1.5KW锥形转子三相异步电动机

ZDY23-4 2.2KW锥形转子三相异步电动机

山东亚泰重型机械有限公司专业生产厂家专业批发厂家起重机电机,电动葫芦电机,行车电机,双梁电机,单梁电机,龙门吊电机,行吊电机,天车电机,电话:13455734286

    南京鑫元机电有限公司原名南京起重电机总厂，建立于1970年，是生产单、双梁及各种场合用起重电机和建筑机械用电机的专业厂家，现有员工400多人，年产值达3亿元。企业经过多年改革创新，依靠科技、强化管理，以优质产品占有市场，已形成一定规模的锥形转子电动机制造企业。2006年，经过一系列的改制与战略部署，南京起重电机总厂由国有企业转型为民营企业，成为南京金箔集团旗下重点企业，并正式更名为南京鑫元机电有限公司。

    公司主营ZD、ZDY、ZDS、ZDR系列起重电机；YDE、YDEZ系列软起动电机；BZD、BZDY系列防爆电机；YHZ系列方型电机；YEZ系列建筑机械用电机；YZR3系列冶金用起重电机等。

    我公司在南京市江宁区科学园征地200多亩，投入巨资建造了新型现代化机电工业区，一、二期厂房建筑面积40000多平方米，生产线全部按照上海机电设计研究院整体设计的规划要求建设。公司拥有专业的技术支持，5个专业技术攻关组，具备完整、科学的质量管理体系，已通过ISO9001国际质量体系认证、3C认证、CE认证等。公司拥有大量先进、专业的生产设备、自动化流水线和检测仪器，产品零部件采用先进数控机床加工。产品畅销国内市场，在全国多个省市及地区均设有销售网点。

    鑫元人坚持“敢于开拓，勇于创新；自力更生，艰苦奋斗；居安思危，永无句号”的金箔精神，秉承“与时俱进，锐意进取”的经营理念，坚决走“科学化、正规化、规模化”发展之路，以濒江近海的优越条件和科技实力的基础，以目标管理为先导，以优质产品为重点，不断为顾客提供方便、快捷的优质服务，为适应市场经济发展的需要而努力，进一步提升企业的知名度，为广大用户做出不懈地努力，更期盼友好合作与发展，为起重机械行业发展做出积极的贡献。

一.产品概述

ZDY型锥形转子三相异步电动机是ZD系列派生电机，带有自动刹车装置，适用于电动葫芦的小车运行电机或要求起动转矩较小及制动较平缓的机械装置的驱动。2007年8月通过ISO9001国际质量体系认证。

二.结构

本系列电动机为自冷式，前端盖有连接法兰。

定子：定子铁心嵌完线以后，漆浸前进行冲击耐压试验一分钟，经浸漆烘干后成为一个完整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。

电动机的绝缘等级B级。

转子：采用热套工艺将铸铝转子固定在轴上，转子经校正平衡，运转平稳，振动小。

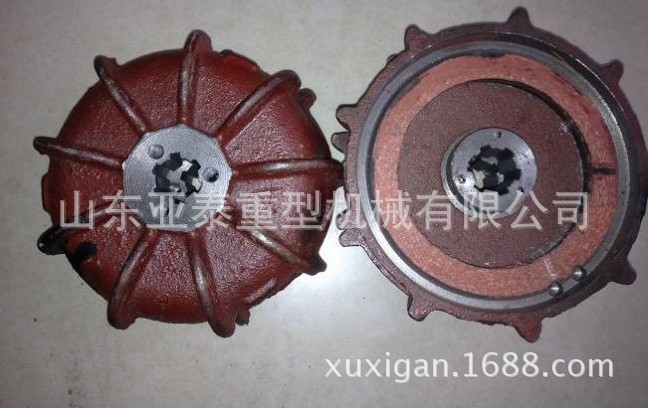

风扇制动轮及风扇罩：除0.2～0.8KW电机风扇制动轮采用铸铁件和铸铝件两种材料外，其它品种电机均采用ZL203（GB1173-84）铝合金制成，并配有石棉橡胶制动环。风扇罩由08F钢板拉伸后冲孔制成，风路畅通，外形美观，刚性好。

三.制动原理

    在电源接通时，转子轴向磁拉力克服弹簧力推开制动轮，电机旋转。切断电源、转子在弹簧力的作用下复位，制动环对电机制动而停止运行。

四.ZDY系列产品平面图

　　主要性能参数及安装尺寸：

 五.ZDY系列安装尺寸及相关参数


具体产品使用保养开箱等使用细节详情请见：随机附送的产品说明书！

    南京江陵机电集团有限公司创建于2000年6月，是专业生产起重、建筑设备用锥形转子电动机的具有独立法人资格的江苏省民营科技企业。

    公司占地面积4万平方米 ，建筑面积1.6 万平方米 。拥有各类机械加工设备400台套，各种生产专用检测设21台套，计量检测器具400件。拥有固定资产2000万元。职工总人数700人，其中技术人员40人，中高级技术人才12人。公司生产“永力”牌起重建筑用0.2-24KW各种常规和非标的快慢速锥形转子电动机，年生产量45万台，年产值3亿元。

    “永力”牌电机通过国家检测中心型式试验，获得型式试验合格证。公司2000年9月获得市级计量合格确认2003年4月通过ISO9001-2000质量管理体系认证，并被省科委评为江苏省民营科技先进企业，连续五年被区委、区政府评为“光彩之星先进企业”。2007年3月被评为南京名牌产品。

    公司拥有强大的技术支持，与东南大学电气工程学院紧密合作，共同研制了锥形转子电动机计算机辅助设计软件，结构设计采用CAD辅助设计，并已应用到生产制造实践中。产品关键部件加工采用加工中心、数控机床及专用设备，保证了加工精度。电机线包采用真空浸漆处理，出厂试验采用电脑自动测试专用设备。产品范围覆盖面广，主要产品有：为起重机械配套的ZD 、ZDY、ZDS、YSZ系列锥形转子电动机、ZDR转子绕线式锥形转子电动机。为建筑机械配套的 YEZ 系列锥形转子电动机。

    公司生产的锥形电机产品已销往全国各地。国内各大主机厂及名牌企业，如天津起重设备有限公司、南京起重机械总厂有限公司等均用我公司电机配套，且各种非标电机和变极双速电机被选用出口到韩国、北美、南美、中东、东南亚等地区。改进后的双电机组通过加工中心加工，已被行业认定为优质产品。

    通过全公司广大员工的努力，公司一跃成为全国生产锥形电机最大的企业，销售占全国总销售量的50%以上。

    “创一流企业，出优质产品”是江陵机电人持续追求的目标。销售部总经理许西干携公司全体员工竭诚欢迎新老客户惠顾，通过你我诚信合作，实现互惠互利。

ZDY系列锥形绕线转子三相异步电动机


ZDY系列锥形绕线转子三相异步电动本系列电机为锥形转子三相异步电动机，带有自动刹车装置，具有起动转矩大，制动可靠，结构紧凑，体积小，重量轻以及适用安全、维护方便等特点，本系列电机常用于起重运输机械行业，特殊的设备需要迅速制动，频繁起动，正反交替通行的场所。不适用于有易燃易爆及有熔化金属、有爆炸危险，酸碱类蒸汽的工作环境。本系列电机型号有：ZD、ZDW、ZDS、功率：0.4KW－24KW，防护等级IP44/IP54.　

ZD1锥形三相异步电动机,ZDY型锥形三相异步电动机

ZDl型锥形转子三相异步电动机,ZDY型锥形转子三相异步电动机系CDl型电动葫芦配套用电动机，其中ZDl型供起吊用，ZDY型供行走用，本系列电机为封闭自扇冷式，转子为园锥台体形且为鼠笼式结构，电机本身带有制动器，能够可靠迅速的制动．电机有较高的起动转矩．因此也可供机床、纺织、电子及通用机械等行业有以上要求的场所使用。

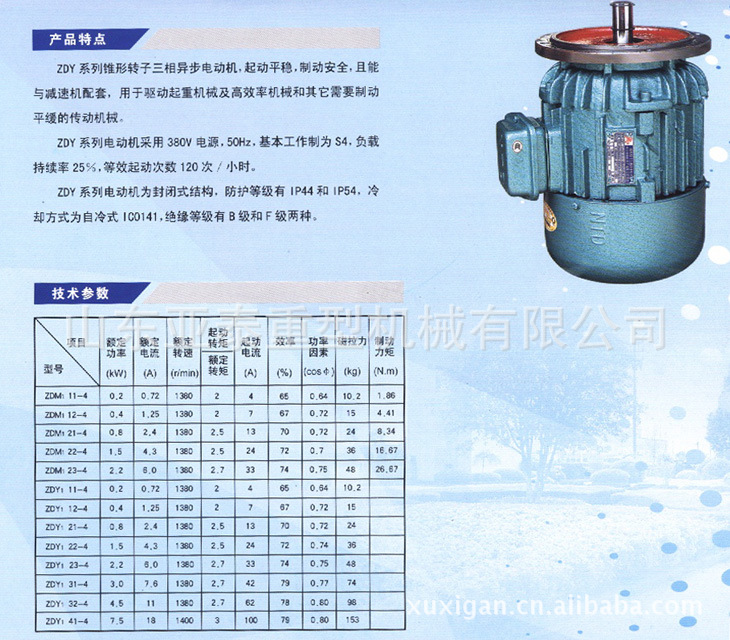

ZDY锥形三相异步电动机主要技术参数

    南京特种电机厂有限公司始建于1965年，1970年起制造锥形转子电动机，目前是我国起重机械规模最大的锥形电机生产企业。现为中国中小型电机协会、中国电器工业协会、中国建设机械工业协会成员单位、中国重型机械工业协会起重葫芦分会理事单位。公司占地面积66000平方米，建筑面积31000平方米，现有员工850人，其中工程技术人员130人。拥有各类机械加工设备400余台套。专业化程度高，质量检测手段完备，年综合生产能力180万千瓦。

   公司专业制造锥形电机四十多年来，励精图治，开拓创新，以振兴民族工业为已任，不断为全国起重机械、建设机械推出高品质的锥形转子电机配套产品。公司生产的锥形转子电机注册商标为“合力”牌，该商标荣获江苏省著名商标，南特电机以其高质量、高稳定性最受业内人事信赖，并成为全国用户首选使用的品牌电机。

公司主要产品：ZD、ZDY、ZDS、ZDM、ZDX、ZDR、YZD-SQ、BZDY、BZD、BZDS系列起重机械配套用电机及隔爆型锥形电机；YEZ、YEZW、YEZS系列建设机械配套用电机；YZR2系列起重冶金电机，YZZ系列升降机专用电磁制动电机，YDE系列软启动电机。可为用户单独设计多种规格型号的“非标”电机。

    公司热切希望与行业内外各界朋友携手合作，共创未来。

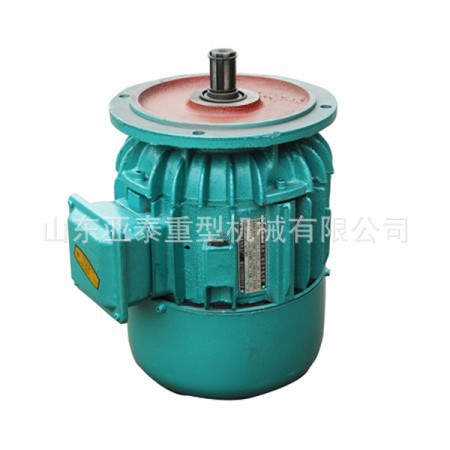

ZDY系列锥形转子三相异步电动机

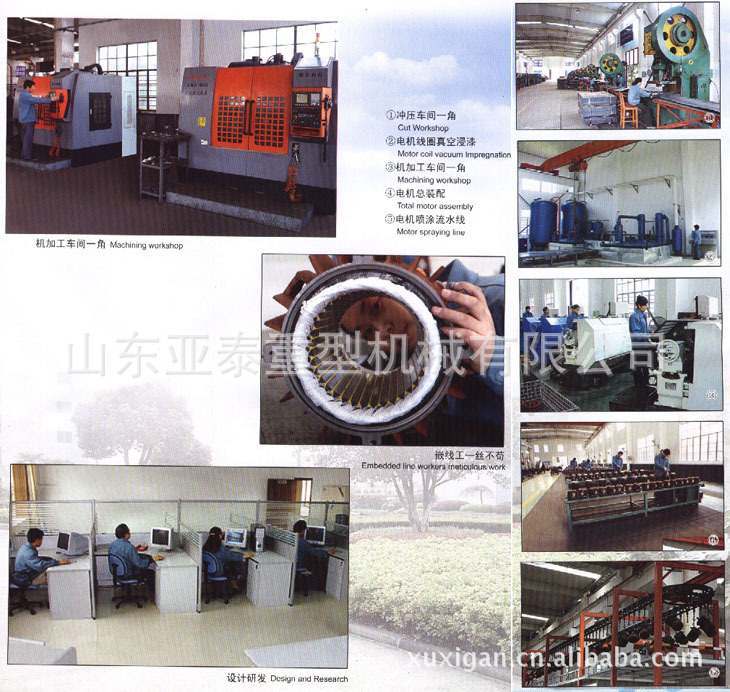

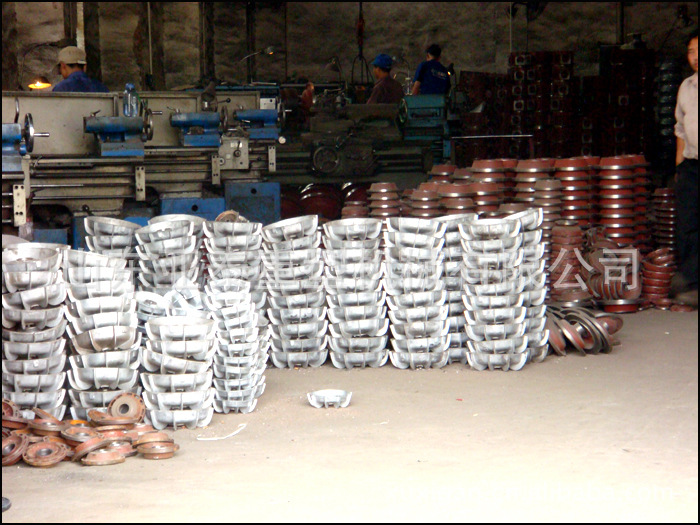

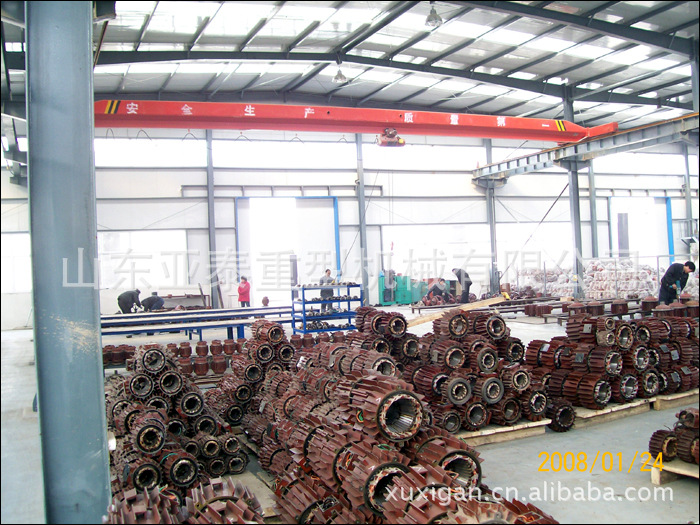

生产研发

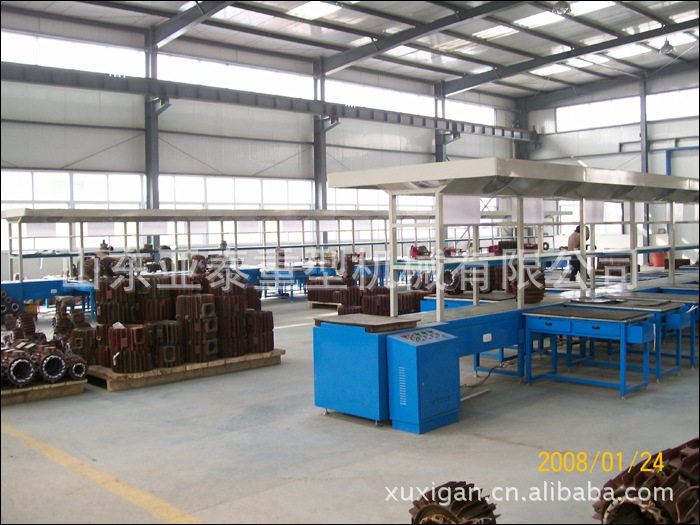

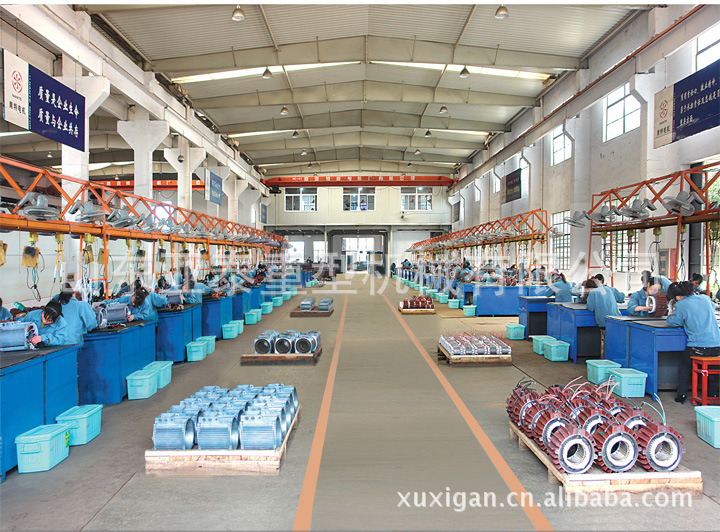

   山东亚泰重型机械有限公司创建于2007年 ，地处山东省起重工业园区，企业投入资本金858万元，为股份制企业，公司占地20000平方米，建筑面积8500平方米。2008年销售收入2068万元，实现利税250万元；2009年销售收入3018万元 ，实现利税249万元，现公司拥有冲压、嵌线、金工、装配等六大车间，各类专业技术人员占全厂人数的35%，目前设备在国内同行业属较领先地位。
　　我公司产品质量性能稳定 、技术先进，性能和价格比等方面，都优于同行业厂家。

    公司主要产品：ZD、ZDY、ZDS、ZDM、ZDX、ZDR、YZD-SQ、BZDY、BZD、BZDS系列起重机械配套用电机及隔爆型锥形电机；YEZ、YEZW、YEZS系列建设机械配套用电机；YZR2系列起重冶金电机，YZZ系列升降机专用电磁制动电机，YDE系列软启动电机。可为用户单独设计多种规格型号的“非标”电机。
　　经过近几年的产品市场投放和客户反馈调查 ，我公司的ZD 、BZD 、MD、BZDS四大系列产品 ，质量主要优点 ：功率大 、噪音低、性能稳定、售后服务配套条件好！特别是我公司的主导产品：“BZD隔爆型锥形电动机，其组成隔爆外壳件 ，均按GB3836.2的规定，做水压测验，以保证承受最大的内部爆炸压力；转子铸铝，定子绕线均采用QZY聚酯胺高强度漆包线 ，F级绝缘，电机内部火焰不会通过隔爆外壳面，而引起外界爆炸性混合物发生爆炸。增强了工矿作业使用的绝对安全系数 。

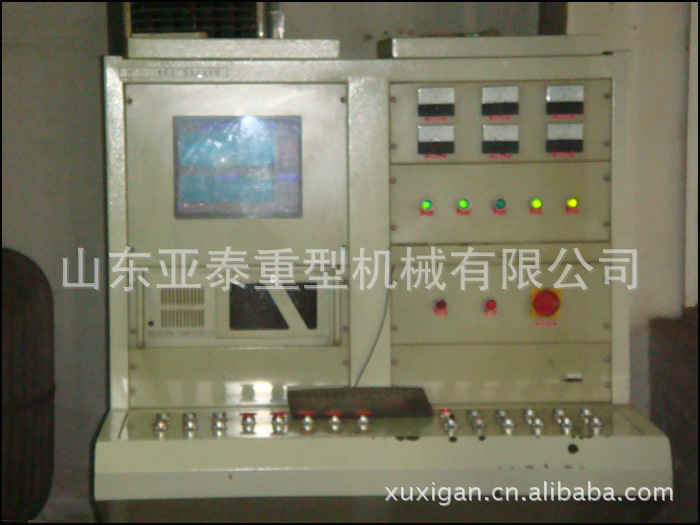

　　市场，是优胜劣汰的经济，质量是企业的命脉，向市场要钱，让质量说话，为进一步提高我公司产品质量和信誉，真正为用户负责，保证质量全面达到技术标准，最近公司又作了如下调整，进一步加强质检部、仓库和车间质检员的配合，使其对工作各尽其责，对所有外购件和自制半成品等严格检验控制，按技术要求办事，对任何人，公平对待，不徇私情；对成、次、废品严格分仓管理，质量有问题的产品，坚决不让出厂；不合格材料，不准入库。装配车间，设有微机管理质量监控系统，专人逐件检查，使产品电流，电压及各种待测参数，都控制在最优状态！市场就是战场，我公司几年来，严格按市场发展规律，执行同样质量比价格，同样价格比质量，同质同价比服务的原则，诚信为本，以质取胜，在客户中树立了良好的企业形象！
　　“奉献一流产品，提供满意服务”是公司的经营方针。亚泰人将通过不断进取和努力，把公司建成为“服务水平一流、管理水平一流、社会效益一流、经济效益一流的现代化企业。

相关产品介绍

BZD隔爆型锥形转子制动三相异步电动机

YDE系列实心转子制动三相异步电动机

YEZS系列建筑起重机械用锥形转子制动三相异步电动机

YEZ系列锥形转子电动机

YZR2系列起重及冶金用绕线转子三相异步电动机

YZZ系列电磁制动三相异步电动机

ZDR系列锥形绕线转子三相异步电动机

ZDS1型双电机组(子母式)锥形转子制动三相异步电动机

ZDY系列锥形转子三相异步电动机

ZD系列锥形转子三相异步电动机

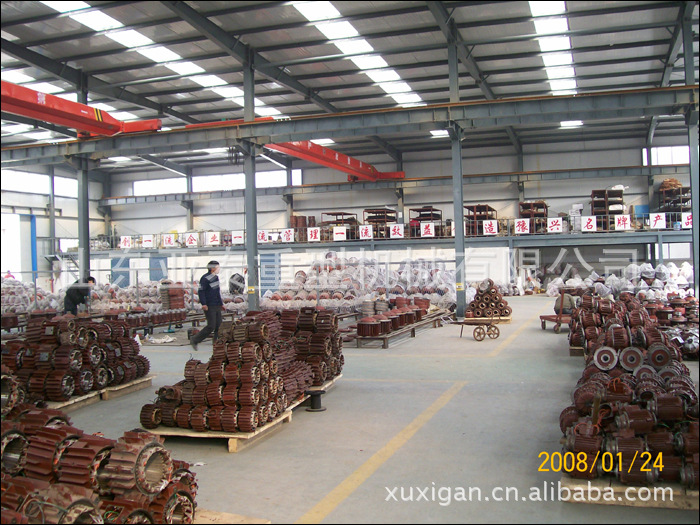

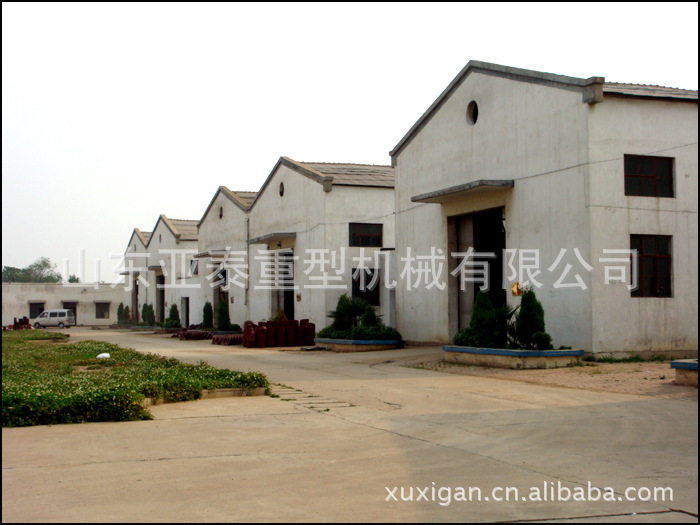

厂区一角

售后服务

安装与调整

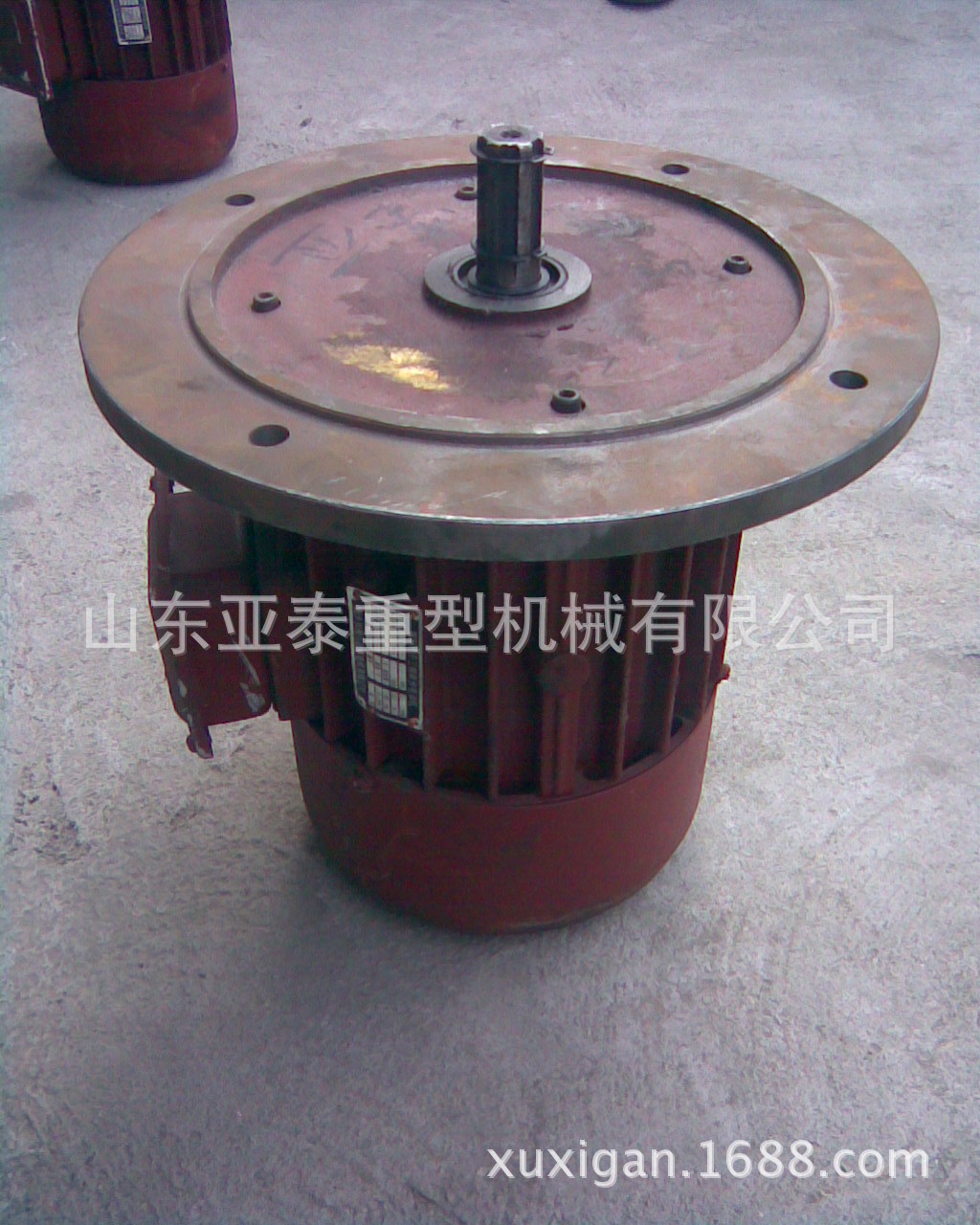

　　电动机采取凸缘安装方式。前端盖上四孔作为安装用孔．前端盖的外圆及端面B作为定位面。前端盖C面上60000型轴承系与电动葫芦卷筒配合用．对于一般场合可以不要。

　　机座接线盒上四螺孔电动葫芦断火限位器用，对一般场合可以不用。为了保证电动机可靠工作．制动装置需调整得当，转子轴向移动量1.5mm右．不宜小于1mm．过小的移动量往往会使制动环与后端盖不能完全脱离．造成相互的摩擦．增加损耗并引起发热，严重时会烧坏绕组使电机停转；另一方面移动量也不宜过大．以防冲击力太大而损坏制动环．且使制动不良。

　　具体调整移动量的方法如下：卸下锁紧螺母上的圆柱头六角螺钉．用板手旋锁紧螺母．每次旋转12孔的角度，装上六角螺钉测试制动情况．反复调整直至制动符舍要求为止．(如电动机装于电动葫芦时．则可用电动葫芦起吊重物的下滑量为依据逐一整来确定制动情况的好坏)对13KW、18.5Kw电动机顺时针旋转锁紧螺母是增大移动量，这时弹簧压力减小．制动力矩也相应减小，反之逆时针旋转锁紧螺母时移动量减小．弹簧压力增大．制动力矩相应增大。

维护保养

　　1、不能随意拆卸某一部件(如制动轮、风扇罩)后开机试车。开机前必须装配完整，安装可靠。

　　2、制动环为易损件。当发现正常的制动调整方式不能见效时．就应检查制动环是否完好，如有损坏则应及时更换。

　　3、电机应定期拆下维护．对轴承进行清洗并加入适量润滑脂。

　　电动机拆卸顺序如下：首先整机从配套主机上拆卸下来．然后按：风扇罩(端罩)一一锁紧螺母一一风扇制动轮一一前端盖(l3KW、18.5KW为后端盖)一一转子装配一一后端盖(13Kw、18.5KW为前端盖)的顺序拆卸，切不可任意乱拆。

质量保证

　　凡本公司产品售出时完全符合其所公布的各项规定，只要正确地安装．都可以正常地使用。在用户遵守本公司提供的安装 、使用、维护及储存的条件下．产品的质量保证期为产品在用户妥善保管和合理安装正确使用情况下．自使用日算起12个月或自发货日算起为24个月应能正常工作 ，如确因产品质量制造不良而不能正常使用时，本公司将对售出产品无偿进行修理或更换。

　　上述的保证范围，井未包含因用户使用不当，维修、保养不足、操作环境规格的忽略用户自行改变产品而造成的故障,也不包含易损件的更换。

【售前服务】
如果您还不是阿里巴巴会员，可以使用阿里巴巴提供的临时对话旺旺，只要您点击我们的旺旺就可以直接在线对话，您也可以直接联系我公司。联系方式如下：

山东亚泰重型机械有限公司

销售及售后服务电话：13455734286

客服QQ:381098225

联系人:许西干

E－mail:yataiqz@163.com

官方网址：www.yataiqz.com

官方商城:www.xuxigan.cn.

地址：山东省新泰市羊流工业园区
