型号 | 60型 |
---|---|
加工范围 | 6mm--51mm |
包装 | 木箱 |
加工材质 | 铁 |
质保期限 | 1年保修 |
产地 | 河北 |
品牌 | 金运 |
加工定制 | 是 |

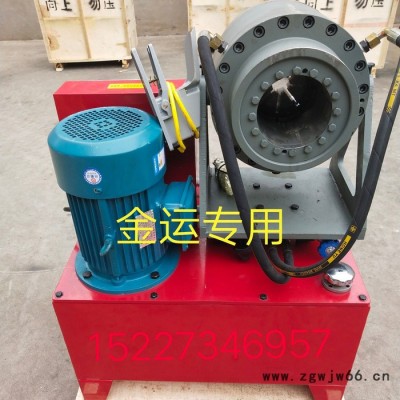

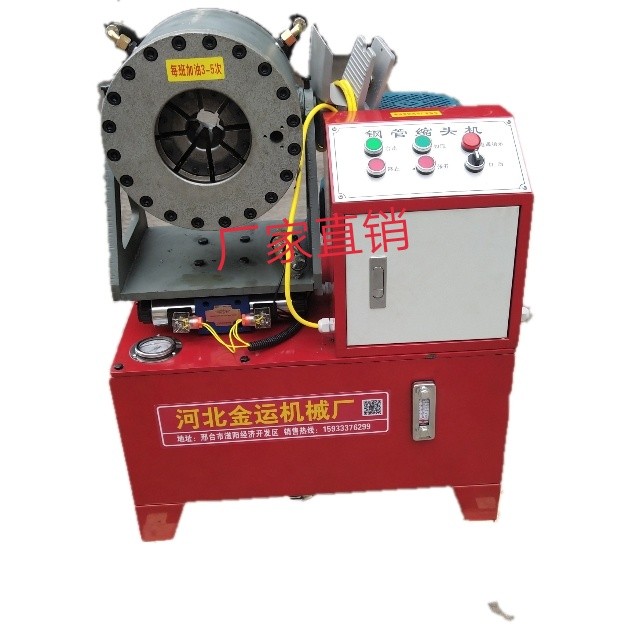

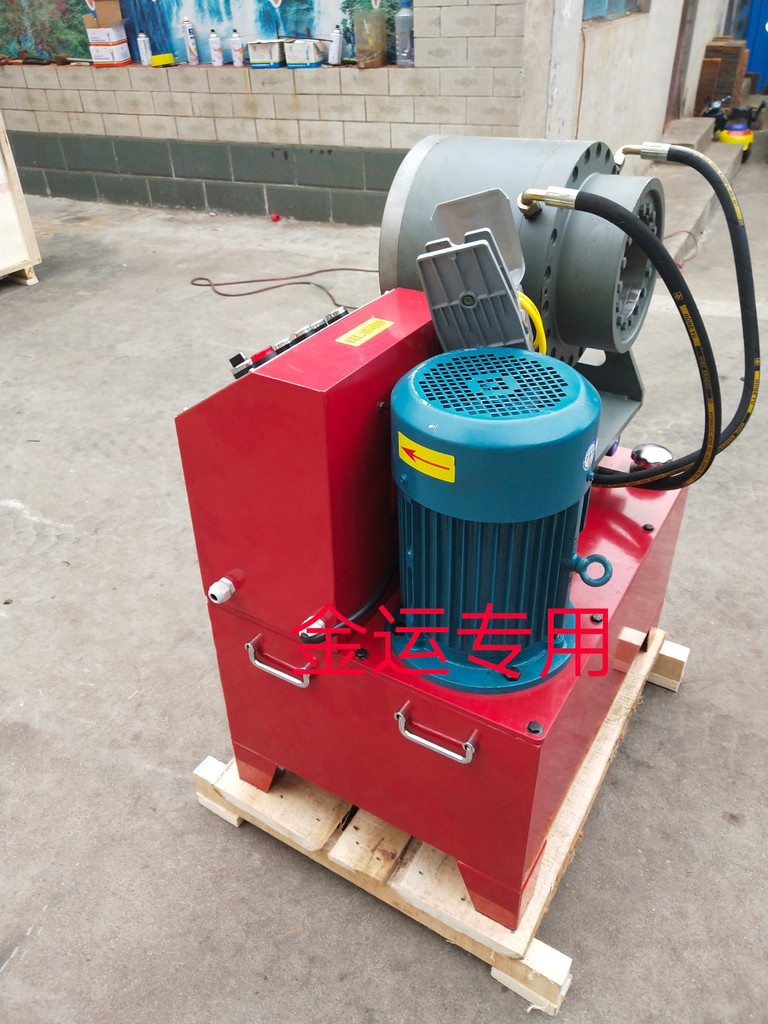

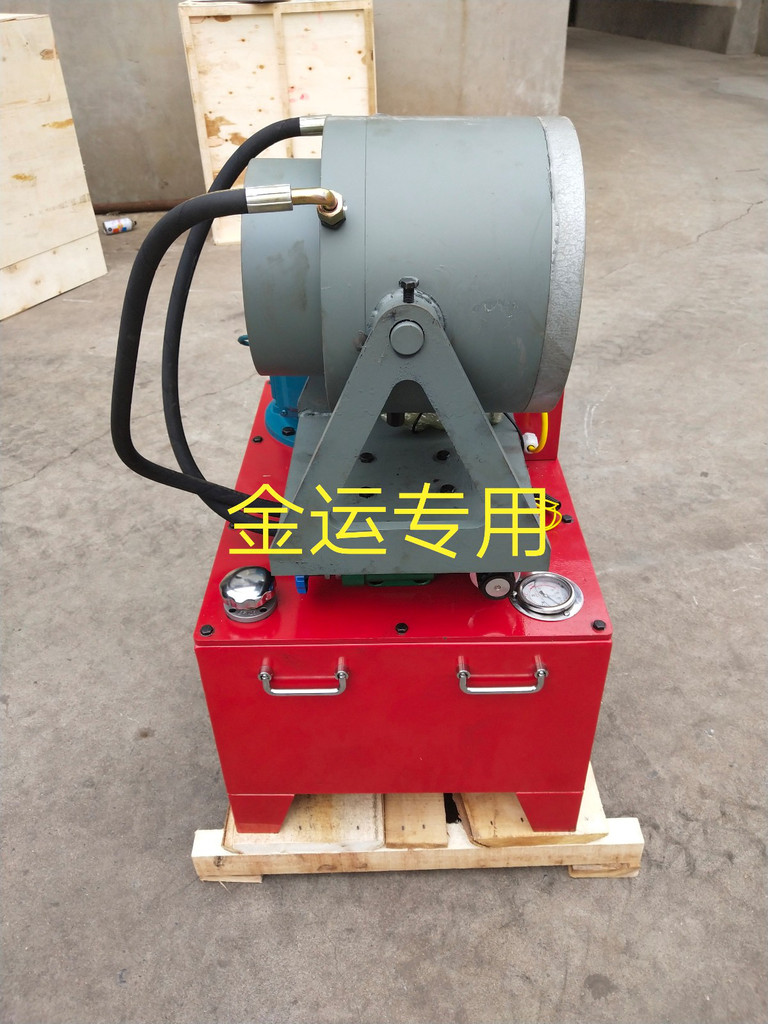

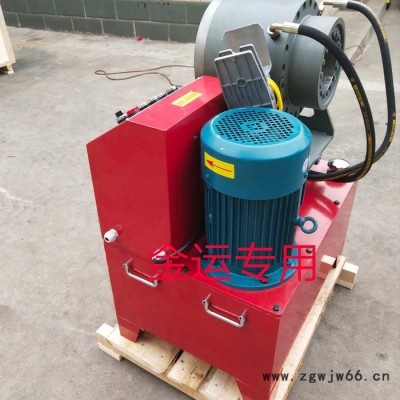

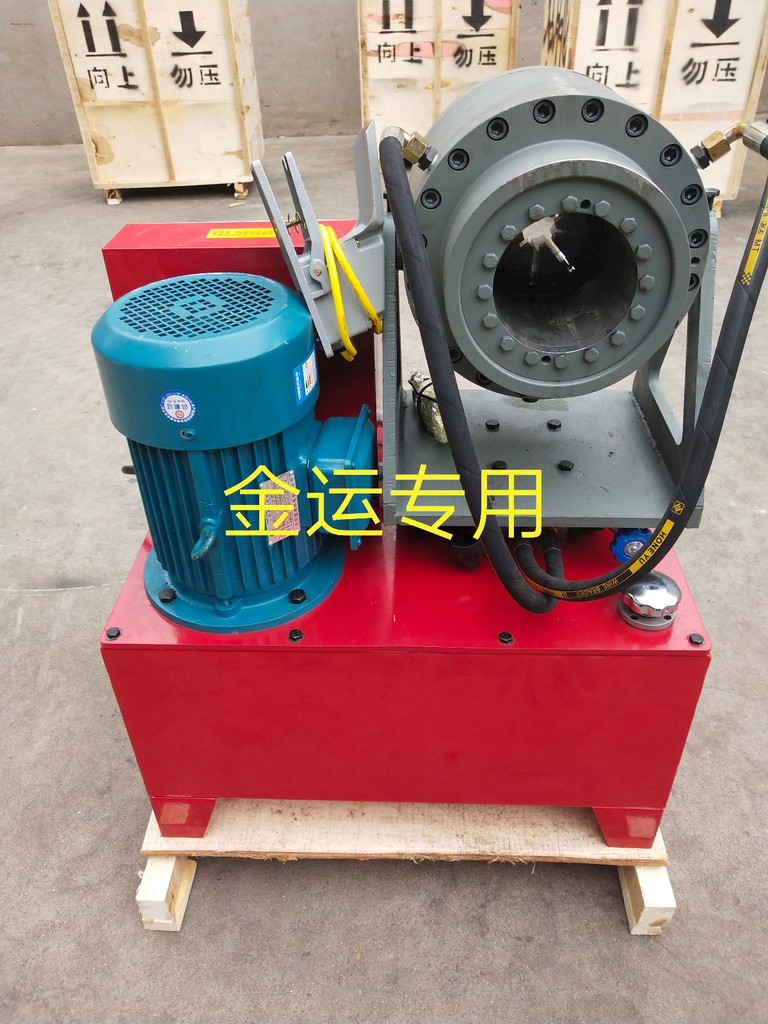

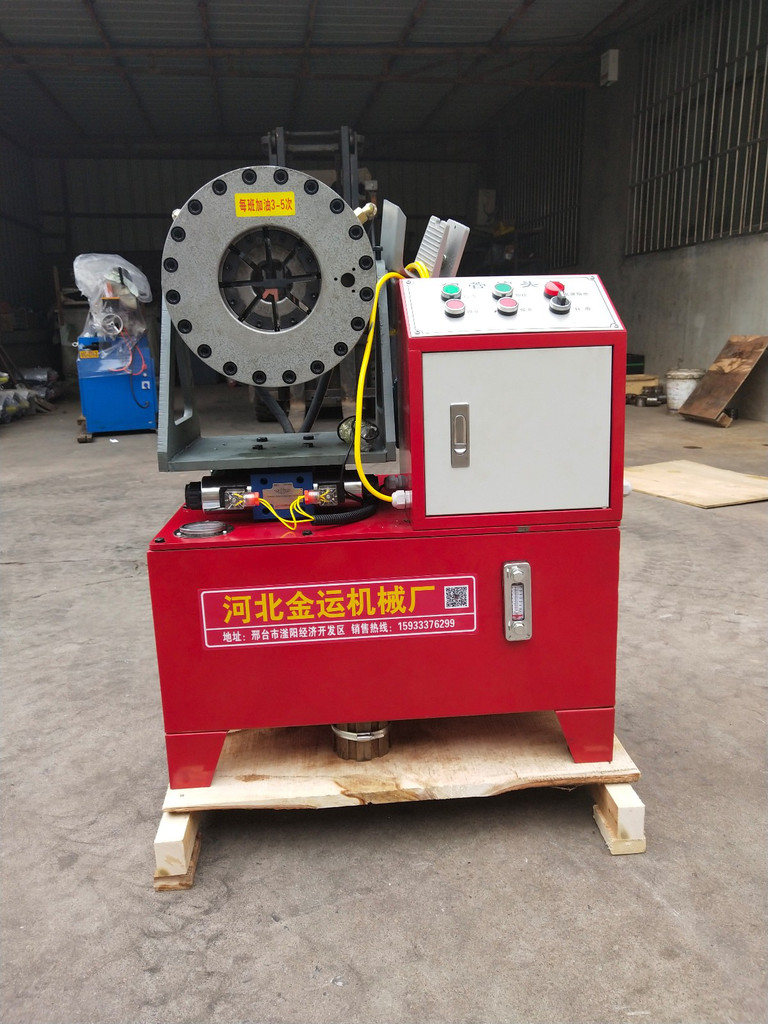

产品型号:60型 工作范围:6-51mm **大口径:130mm 收扩范围:30mm 系统压力:31.5Mpa 扣押控制精度:0.01mm 模具规格:15-47 电机功率/电压:3kw/220v 4kw/380v 整机重量:300kg 外形尺寸(长*宽*高):670*550*1100mm

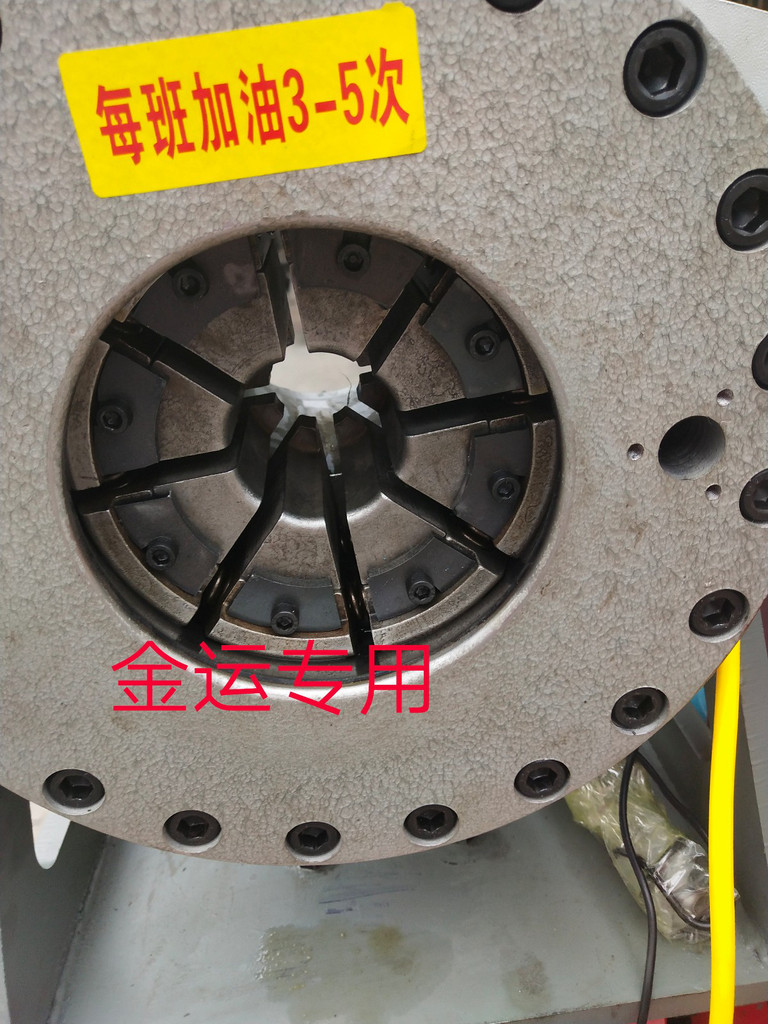

工作原理:油泵在电机驱动下,输出液压油,推动液压缸里的活塞做左右往复运动,从而使压块推动模座,使模座能产生径向收缩**终实现模块对胶管(钢管)的扣压。当收缩量达到在控制面板上所设定的值时,扣压自动停止,换向阀自动换向,液压油进入油缸下腔,带动上方板向上运动,使模具孔张大**可以取下扣押好的胶管(钢管),缩管完成。
安装调试:1搬运:需要用叉车搬动。
2安装:拆包装后将电磁阀按上即可使用。
3注油:打开机箱后侧盖,在油箱中加入56升46号抗磨液。
4接电:将电源线接在机器规定的电源上,点动那个电机观察旋向,电机旋向应与电机上标签箭头方向一致,或者在接好线后,打开电源开关。如果机器动作,模具张口增大则电机旋向正确。如果机器无动作,则需要将三根线当中的任意两根对调即可。
5压力调整:机器系统**大压力为31.5Mpa,靠溢流阀调整,顺时针调整压力增大,逆时针调整压力减小。(出厂时压力已经调整好,如需调整溢流阀压力,严禁超过31.5Mpa使用本设备。)
