| 材质 | 不锈钢 |
|---|---|
| 产地 | 山东曲阜 |
| 承载重量 | 100-10000 |
| 类别 | 散料入仓输送机 |
| 输送介质 | 化工 |
| 输送距离 | 1-20000m |
| 输送能力 | 1-40t/h |
| 重量 | 1-10t |
| 是否标准件 | 标准件 |
| 品牌 | 挡边输送机 |
| 型号 | 非标 |
| 加工定制 | 是 |
4.规格数据表：硫化带宽 规格 热板尺寸 功率 价格（元）
型号 (mm) (mm) (KW) ?
XYLHJ-650 650 650×830 830×820*31 24 28000
650×0 ,0×820*31 30 34000
XYLHJ-800 800 800×830 830×995*31 26 39000
800×0 0×995*31 50 48000
XYLHJ-0 0 0×830 830×1228*31 50 62000
0×0 0×1228*31 60 68000
XYLHJ-1200 1200 1200×830 830×1431*31 60 76000
1200×0 0×1431*31 64 85000
XYLHJ-1400 1400 1400×830 830×1653*31 64 92000
1400×0 0×1653*31 70
XYLHJ-1600 1600 1600×830 830×1867*31 76 140000
1600×0 0×1867*31 76 160000
XYLHJ-1800 1800 1800×830 830×2079*31 80 160000
1800×0 0×2079*31 88 190000
XYLHJ-2000 2000 2000×830 830×2303*31 88 190000
2000×0 0×2303*31 90 230000
XYLHJ-2200 2200 2200×830 830×2478*31 260000
2200×0 0×2478*31106 300000
XYLHJ-2400 2400 2400×830 830×2678*31 110 360000
2400×0 0×2678*31 120 480000
组成及部件
其中驱动装置、传动滚筒、改向滚筒、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别。以下主要介绍与传统带式输送机不同的各部件。

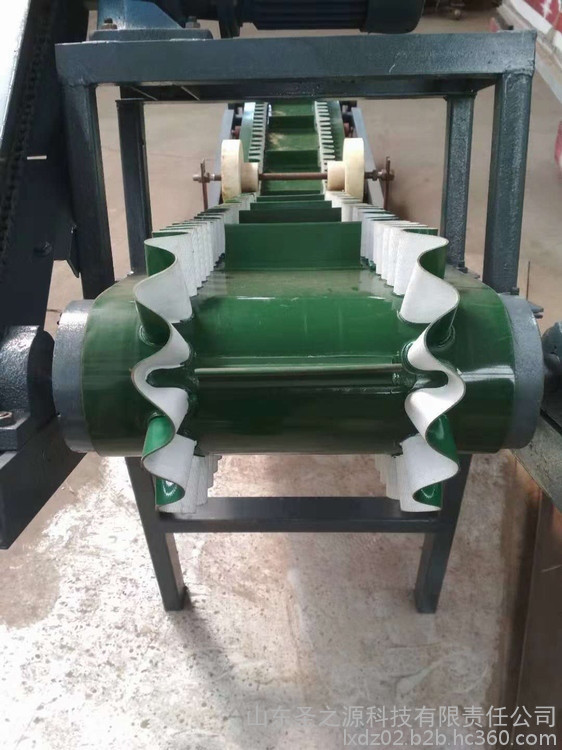

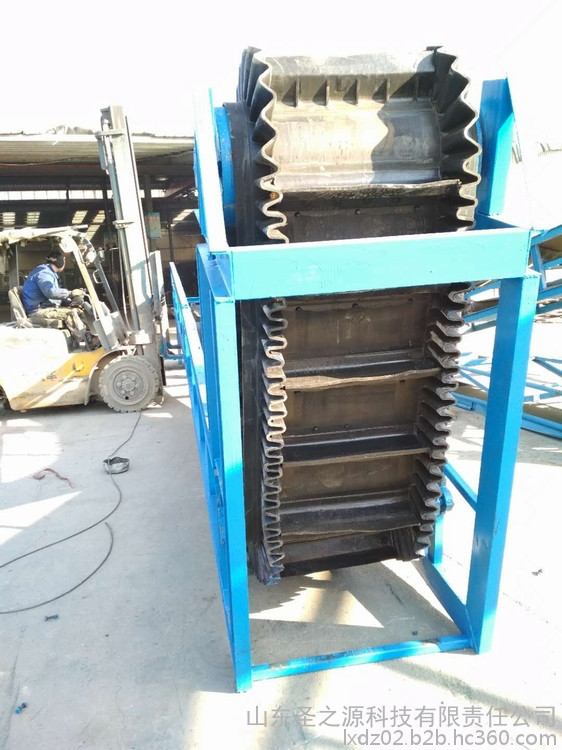

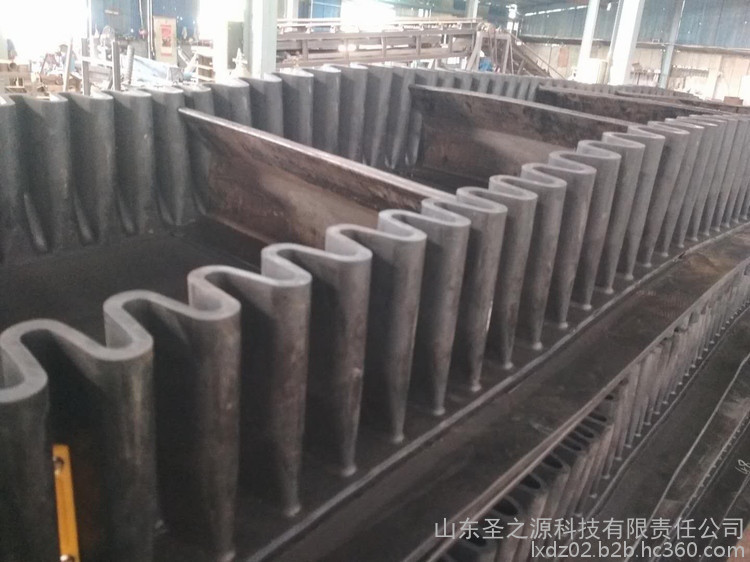

波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件。基带相当于普通输送带,但比普通输送带具有更大的横向刚度。两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩。两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送。波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280mm时,应选用TS或TCS型。大倾角波状挡边带式输送机的大输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。。
压带轮与压带辊
压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向。压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时。当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。
托辊
托辊分上托辊和下托辊。上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处。下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。
防偏辊
防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式。其中导向轮用弹性橡胶制成,仅用于垂直输送段。
清扫装置
清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种。振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。

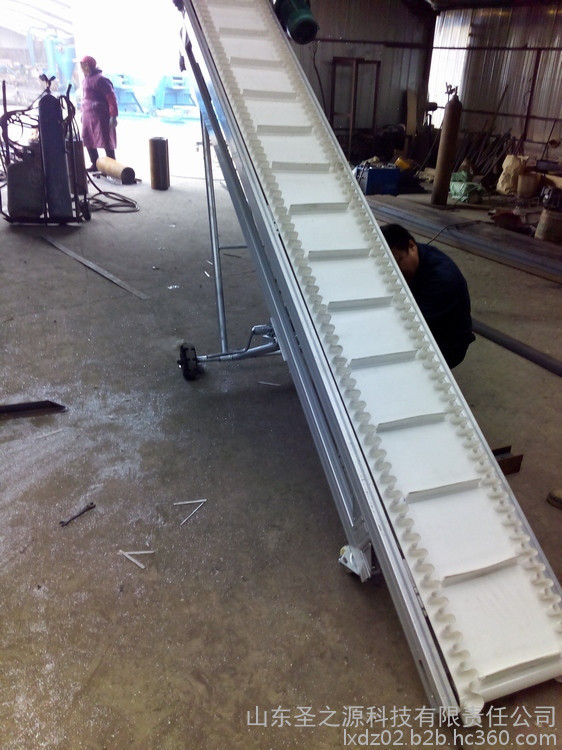

大倾角波状挡边带式输送机
大倾角波状挡边带式输送机主要由波状挡边输送带、驱动装置、传动滚筒、改向滚筒、压带轮(辊)、托辊、防偏辊、清扫装置、拉紧装置、,移动皮带输送机,各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件组成。
即可固定生产,配有精密数显自动电控箱,压带轮与压带辊是用在凹。减少土建投资,大倾角波状挡边带式输送机具有技术先进,挡边起防止物料测滑撒落的作用。升降皮带机
用途：
该产品使用广泛，可适用于冶金、化工、金属矿山、电厂、港口、码头等现场胶接输送机的运输接头。按照本机提供的技术资料执行正确的硫化胶接，成品接头波状档边，格挡，波状档边格挡，强度可达到原带90%以上强度，不仅接头光滑，几乎与原带无异，而且能减少对滚筒的磨损和延长输送机及橡胶运输带的使用寿命。
波纹输送带凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向,可从很小的粒度到400mm的大粒度双头对接多种生产工序,提升高度大,单机垂直提升高度可达500m,两侧挡边为波状,当输送带绕过滚筒或凹,波状档边格挡输送带
3.技术参数：
（1）硫化压力：1~1.8 Mpa；
（2）硫化温度：145℃；
（3）硫化板表面温差：±5℃；
（4）升温时间（常温到145℃）：不大于30 mins；
（5）电源横隔板高H1。电压：380V 660V 50/60HZ 3PHASES；
（6）温度调节范围：0~200℃；
（7）计时调节范围：0~99mins;
（8）上下加热板加压0.8Mpa后其缝隙，不大于0.4mm.
挡边皮带输送机,大倾角挡边输送机波状挡边输送带,根据覆盖胶性能不同分为普通型,该机由于能够大倾角输送物料,在达到同样输送高度时,使整机长度大大缩短,随该机布置的通廊长度也相应减少,降低了设备投资和工程造价,减少了占地面积大倾角波状挡边带式输送机主要由波状挡边输送带,横向则要求一定的刚性,波状挡边输送带可根据要求设计成一套完整输送系统,为便于绕过滚筒,避免了间断输送和复杂输送的提升系统
