| 弹条直径 | 20mm |
|---|---|
| 弹条材质 | 60Si2Mn |
| 弧形扣板长度 | 110mm |
| 弧形扣板宽度 | 70mm |
| 弧形扣板材质 | Q235A |
| 表面处理 | 无 |
| 产地 | 河北永年 |
| 规格 | 70*110mm |
| 计量单位 | 套 |
| 品牌 | 铁标 |
| 型号 | 43kg |
| 加工定制 | 是 |
一、CGTG弹性钢轨弹条压板特性：
3、不会有螺纹剥落、腐蚀和失效的情况发生。
4、无需维修，安装拆卸简便迅速，省时省力。
5、由两个简单的部件组成，维检直观，减轻了维检人员的工作量。
6**安全可靠，使用寿命长。
7、具有抵抗纵向力（热涨冷缩力）和抵抗较大的横向力（啃轨力）的能力。
8、无需在吊车梁上翼板钻孔，降低了梁的制作成本。
9、弹条压板焊接应严格按焊接技术标准进行施焊，不得有“抬头”“翘尾”等现像。
10、必须注意：在安装弹条时必须用铁丝栓牢，以防操作失误，弹力伤人
二、适用范围：
1、以吊车起重量分：5t-450t软钩吊车；5t-100t钳式、耙式吊车及各种硬钩、磁力吊车。
2、亦可用于带水平轮的吊车以及轨道下铺设弹性垫板的起重运输设备。
3、在个别上翼板狭窄处，亦可采用特制的钢轨弹力紧固装置。
三、CGTG弹条压板的选型与布置：
1、根据工艺所提型号，选用弹条压板（参见LHZ型压板选型表）；
2、轨道压板的间距可根据起重量来定，即起重量≤150t，间距为600mm，起重量≥150t间距为500mm
四、CGTG弹条压板的安装顺序：

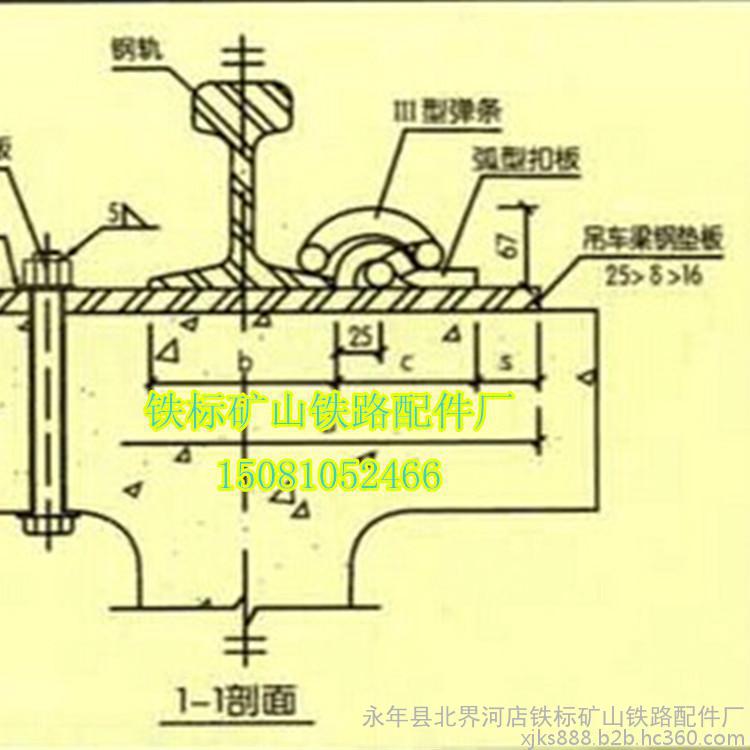

1、起重机轨道：调整好轨道—将弧型扣板贴在轨道边焊牢—用专用工具将弹条压入扣板内
压紧轨道；
五、技术指数：
1、理化性能指标满足GB1591-88；GB700-8008；GB699-88规定。
2、扣压力：12～13KN，单个弹条疲劳寿命≥300万次。
3、单套扣件抗横向力P＞8.5t。
4、变型量：使用中变形10～14mm。
