| 品牌* | 中国新越 |
|---|---|
| 型号* | D943H-16C |
| 加工定制* | 是 |
| 安装尺寸 | DN40一DN1800 |
| 标准 | 国标、化工部、机械部、美标等 |
| 工作温度 | 常温 |
| 公称通径 | DN40一DN1800 |
| 公称压力 | 1.0Mpa、1.6Mpa、2.5Mpa |
| 规格 | DN40一DN1800 |
| 结构形式 | 三偏心蝶阀 |
| 介质温度范围 | ≦300℃ |
| 口径 | DN40一DN1800 |
| 连接形式 | 法兰、对夹、焊接等 |
| 流动方向 | 单向、双向 |
| 密封形式 | 金属硬密封蝶阀 |
| 驱动方式 | 手动、气动、电动、液动 |
| 适用介质 | 水、蒸汽、油品等 |
| 形态 | 蝶式 |
| 压力环境 | 常压 |
| 通道位置 | 直通式 |

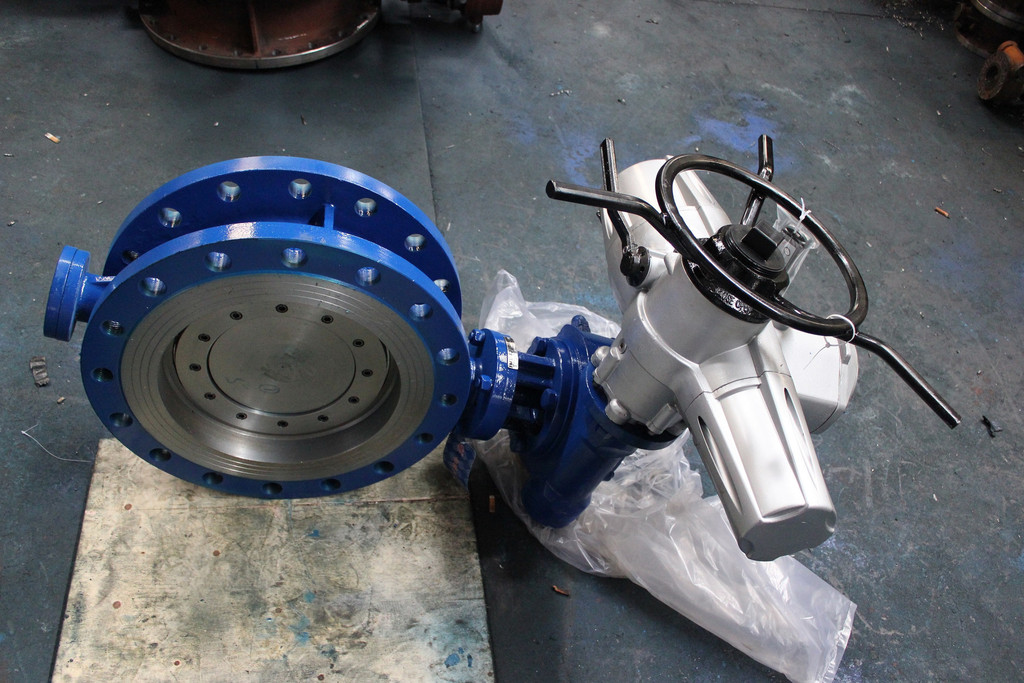

D943H-16C电动硬密封蝶阀概述：
金属硬密封蝶阀被广泛应用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手柄、蜗轮、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次金属结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次金属阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
D943H-16C电动硬密封蝶阀特点：
1、蝶板采用流线型结构，介质流阻系数小。。
2、阀体与阀轴之间采用无给油自动润滑复合轴承。
3、阀体密封面采用堆焊D507合金钢，焊接性能好，不易腐蚀，在阀体上一次加工而成，位置角度通过工装夹具得到可靠保证。密封性能好，使用寿命长。
4、密封结构采用三偏心硬密封结构，即：径向偏心、轴向偏心、和角度偏心。使阀门在开启或关闭过程中无摩擦，保证了阀门开启关闭灵活，关闭时越关越紧，密封严密可靠，开阀时密封面迅速脱开，减小磨损，延长使用寿命。
5、蝶板密封圈采用多层次金属密封结构，密封可靠，使用寿命长，在蝶板上安装后能在阀体内部调整或更换。
6、本装置传动速比大、操作力矩小、更于人工操作，灵活方便、节力省能。
D943H-16C电动硬密封蝶阀采用标准：
1.设计标准：
GB/T12238-1989
JB/T8527-2015
2.连接法兰标准:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
3.结构长度标准:
GB/T12221-1989
4.压力试验标准:
GB/T13927-1992
JB/T9092-1999
电动执行机构概述：
越来越多的工厂采用了自动化控制，人工操作被机械或自动化设备所替代，电动阀门应运而生。电动执行机构有远距离开关、调节管道流量之特点，能够准确的使阀门走到任何位置。
电动执行机构特点：
1.小型轻便，容易拆装及维修，并可在任意位置安装。
2.结构简单、紧凑，90度回转开启迅速。操作扭矩小，省力轻巧。
3.流量特性趋於直线，调节性能好。
4.能源取用方便，信号传输速度快，传输距离远，便于集中控制.
5.可远距离操控，灵敏度和精度较高。
电动执行机构根据不同控制和要求可选择下列电装：
开关型电装：只有开关阀门功能
调节型电装：可开关、调节管道流量
防爆型电装：适用于天然气、煤气管道等危险介质管道安装
精小型电装：重量轻，结构紧凑，功能齐全，缺点扭矩小，只适用于小口径蝶阀

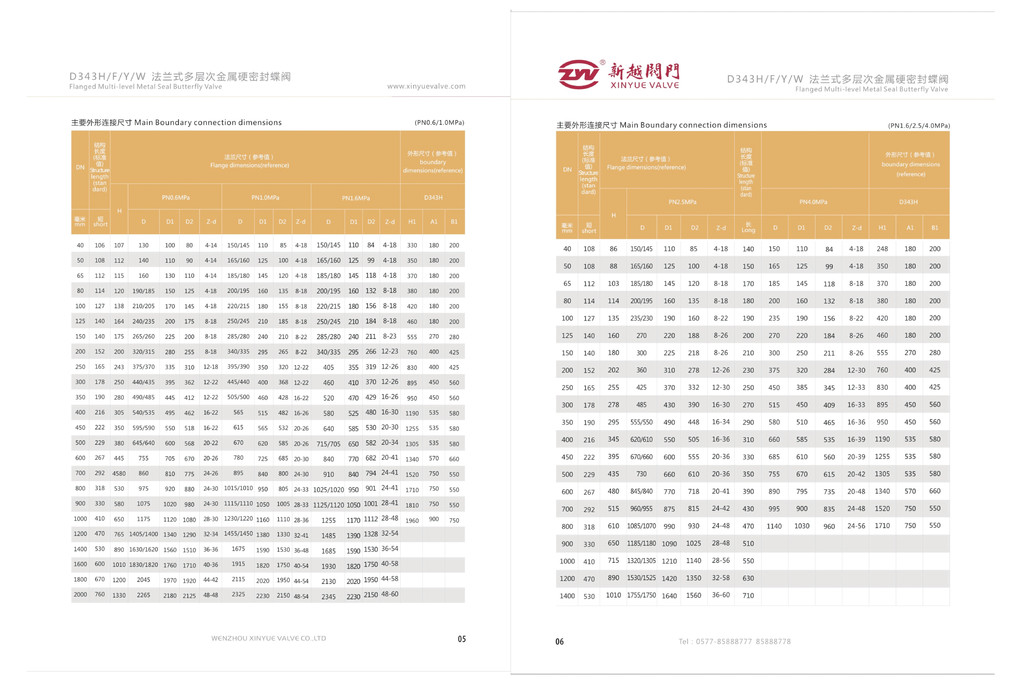

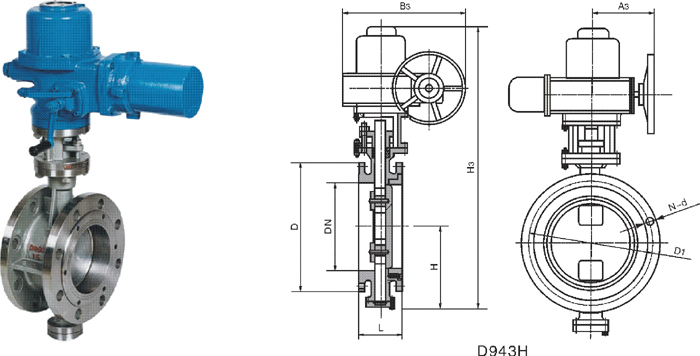

D943H-16C电动硬密封蝶阀具体尺寸：
