| 规格 | 齐全 |
|---|---|
| 适用对象 | 水 |
| 适用范围 | 化工,石油,制药,食品,水处理,电镀 |
| 性能 | 精密过滤,高效过滤 |
| 样式 | 立式 |
| 用途 | 固液分离 |
| 原理 | 加压过滤 |
| 主体材质 | 不锈钢 |
| 滤料类型 | 纤维 |
| 适用对象性质 | 弱腐蚀性,腐蚀性,高卫生要求物料 |
| 品牌 | 新滤 |
| 型号 | WHV5-20 |
| 过滤器类型 | 管式 |
芯式过滤器简要描述：
卫生级过滤器筒体全部采用优质304或316L不锈钢材料制造，每台过滤器都是经过严格的选材及精心制造而成，保证完全无裂缝的流线型设计，具有良好的表面和最大的耐腐蚀能力，以达到防止细菌污染的质量标准，严格满足GMP标准要求。并且有完善的质量跟踪服务。卫生级过滤器套筒独特的结构，使每一个套筒的内外表面均没有死角、可完全拆洗，操作方便。流畅的流体管道设计，压力损失小，更加节能；采用卡箍式上盖结构或法兰盖式平面结构。快开设计，维护便捷.

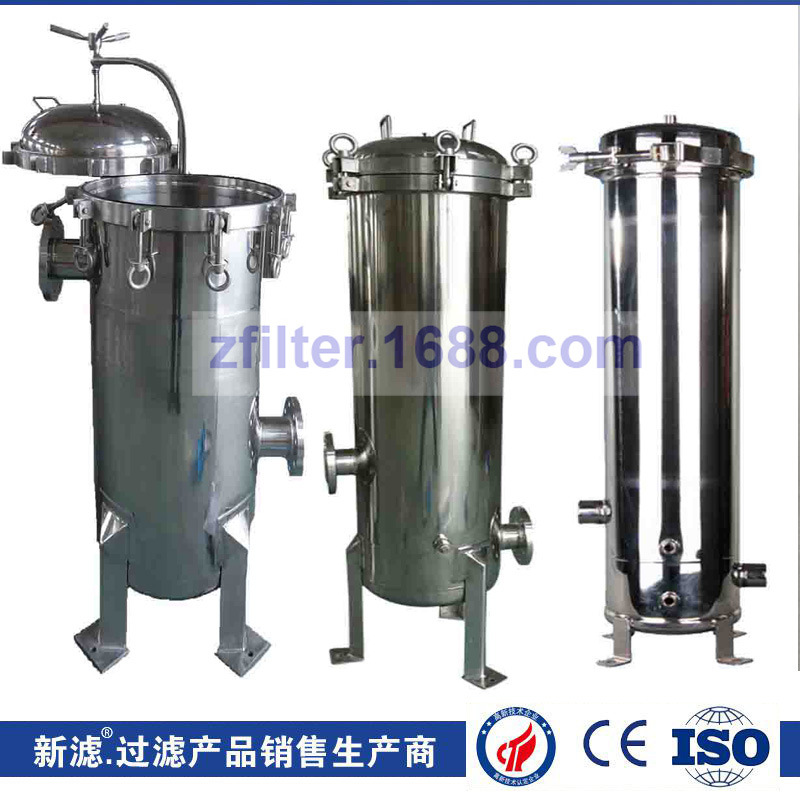

产品图片：
产品特点：
内表面：镜面抛光及电解抛光处理。
外表面：哑光处理、镜面抛光或电解抛光处理。
密封圈：食品级橡胶密封圈，品质保证。
锁紧方式：卡箍、卫生级套管或螺栓快速装拆。
检测方式：每台过滤器均经过高达设计压力的1.5倍的静水压力测试。
兼容大部分通用接口形式
304/316L不锈钢抗腐蚀
符合医药和卫生级别要求
压损小，更加节能
拦截各种软硬性颗粒杂质
快开设计维护便捷
适合处理各种液体等
兼容绝大部分通用接口形式（两头平,222,226等）的滤芯
技术参数：
型号 | 外形尺寸（mm） | 管径 | 滤芯数量 | ||||
A | B | C | D | 数量 | 规格 | ||
WHV3-20 | 130 | 40 | 700 | 160 | 1” | 3 | 20” |
WHV3-40 | 180 | 60 | 1290 | 160 | 1.5” | 3 | 40” |
WHV5-20 | 130 | 45 | 740 | 200 | 1.5” | 5 | 20” |
WHV5-30 | 160 | 60 | 1010 | 200 | 2” | 5 | 30” |
WHV5-40 | 180 | 60 | 1290 | 200 | 2” | 5 | 40” |
WHV7-20 | 130 | 45 | 760 | 230 | 1.5” | 7 | 20” |
WHV7-40 | 180 | 60 | 1310 | 230 | 2” | 7 | 40” |
WHV12-30 | 160 | 60 | 1050 | 300 | 2.5” | 12 | 30” |
WHV12-40 | 180 | 60 | 1500 | 500 | 2.5” | 12 | 40” |
设计温度：4-60℃
工作温度：4-60℃
设计压力：0.6MPa
工作压力：0.1-0.4MPa
筒体结构材质：304或316L
密封方式：V型卡箍+O型密封圈
连接接口：内螺纹，外螺纹，法兰等
