| 产地 | 深圳 |
|---|---|
| 产品类型 | 两相步进电机驱动器 |
| 产品认证 | CCC |
| 额定电流 | 1.2 |
| 额定电压 | 12V |
| 额定转矩 | 咨询 |
| 额定转速 | 咨询 |
| 极数 | 4极 |
| 品牌 | 立三 |
| 型号 | 42系列 |
| 加工定制 | 是 |

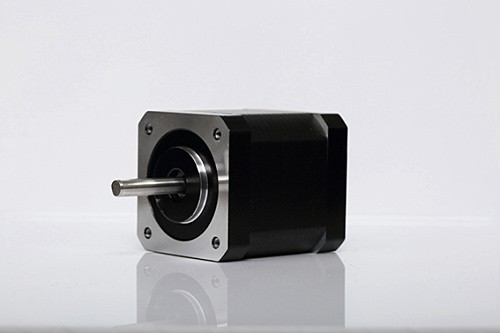

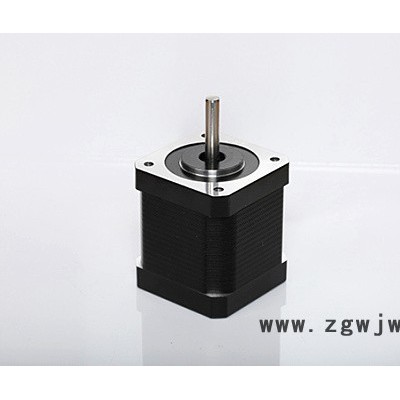

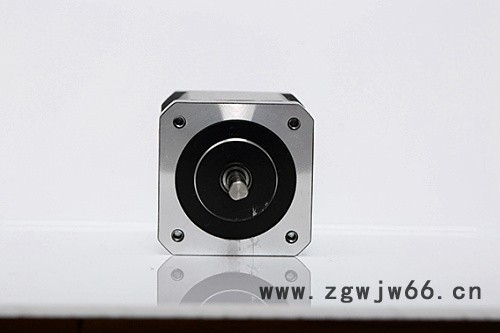

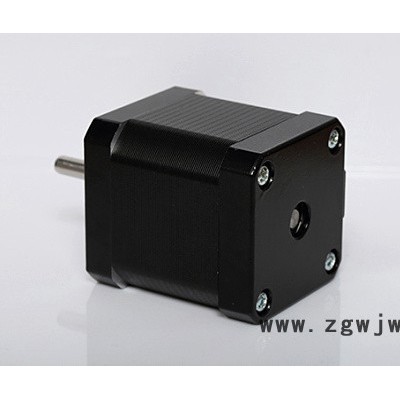

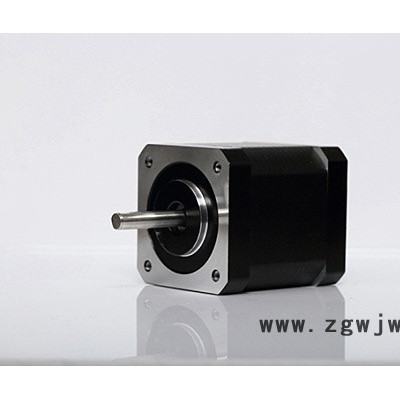

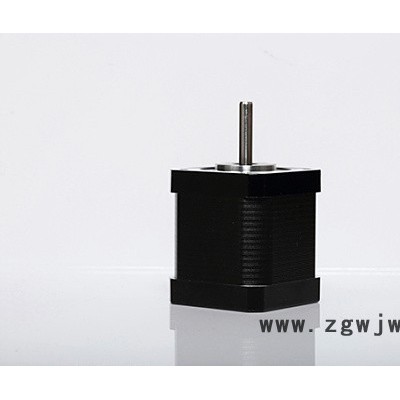

42系列两相混合式步进电机，采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区;
步距角：1.8°
机座号：86
保持转矩：0.4~0.72NM.
转矩大
运行平稳
低发热
低噪声.
| 通用规格 | |
| 步距精度 | +5%(整步、空载) |
| 温升 | 80°CMax |
| 使用环境 | 温度：-10~50°C；湿度：85% MAX |
| 绝缘电阻 | 100MΩ MIN 500VDC |
| 耐压 | 500VAC for one minute |
| 径向跳动 | 0.06Max.(450g-load) |
| 轴向跳动 | 0.08max.(450g-load) |
| 技术规格 | |||||||||||
| Model NO. | 相数 | 步距角（°） | 保持转矩（N.M） | 额定电流 A | 相电感 mH | 相电阻 Ohm | 引线数量 | 转子惯量 g.cm2 | 电机重量 Kg | 机身长度 mm | 图纸 |
| LS42A241-0524XB | 2 | 1.8 | 0.4 | 1.2 | 5.5 | 2.5 | 4 | 54 | 0.3 | 41 | 下载 |
| LS42A249-0524XB | 2 | 1.8 | 0.48 | 1.2 | 7.9 | 3.1 | 4 | 77 | 0.35 | 49 | 下载 |
| LS42A261-0524XB | 2 | 1.8 | 0.72 | 1.2 | 10.0 | 3.95 | 4 | 110 | 0.5 | 61 | 下载 |
| LS42A261-0524XB-3 | 2 | 1.8 | 0.72 | 1.8 | 4.8 | 2.0 | 4 | 110 | 0.5 | 61 | 下载 |
