首页 > 供应产品 > 济南五星**THLY-100弹簧拉压试验机 弹簧拉力试验机

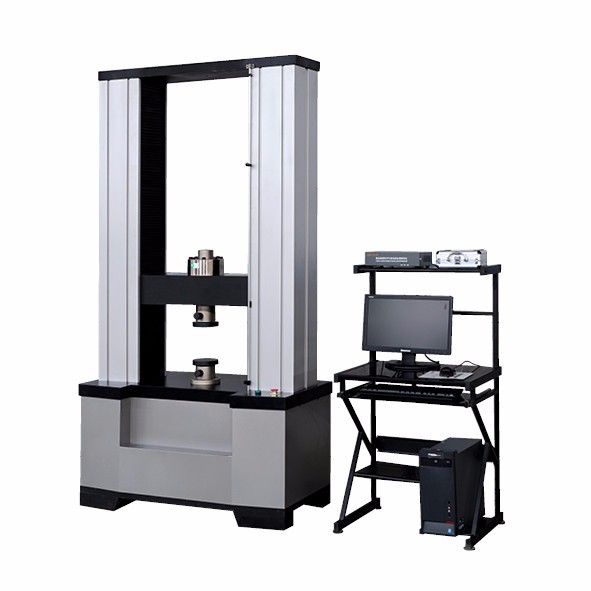

济南五星**THLY-100弹簧拉压试验机 弹簧拉力试验机
产品: 浏览次数:846济南五星**THLY-100弹簧拉压试验机 弹簧拉力试验机
品牌: 济南五星
类型: 弹簧拉压试验机
电压: 380V
单价: 4000.00元/台
最小起订量: 1 台
供货总量: 4 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-17 10:46

详细信息
类型 弹簧拉压试验机
电压 380V
测量范围 200(KN)
产地 济南
调速范围 0.05~500(mm/min)
精度 1级
适用对象 硬质合金
最大负荷 200KN
执行质量标准 国标
贸易属性 外贸+内贸
分类 弹簧拉压试验机
发货期限 3天
品牌 济南五星
型号 THLY-100
加工定制
拉伸空间 650(mm)


名称:全自动弹簧拉压试验机(单臂式)

型号:TLY-Z100N
一、产品简介

液晶显示全自动弹簧拉压试验机采用单臂式结构,加载方式为数控电机的弹簧试验机,中文液晶屏设置相关试验参数,通过微电脑自动进行试验处理并显示试验结果并打印。该机精度高,造型美观大方。采用无间隙滚珠丝杠传动,电机匀速加力运行更平稳,克服了人为操作手动型机械手柄误差大、试验数值重复性大的影响、使弹簧检测数据更**有效。采用美国品牌传力或世铨(CELTRON英文)传感器保证产品的高精度;采用ABB、东元、三菱等品牌伺服电机保证产品运行的稳定性。

主要检测压缩弹簧、拉伸弹簧、气弹簧、波型垫圈、碟形弹簧及各种弹性元件和异型弹簧等。各弹簧生产厂家和使用单位,弹簧抽检和弹簧批量检验的**仪器。也是军工企业实验室的**仪器。

二、功能介绍

全自动弹簧拉压试验机**性的采用数控伺服电机调速技术,高速逼近慢速采集,提高了测试精度和测试效率;试验力分为四档测量,扩大了**测试范围;该机可以自动变速检测5个测试点,并自动返回到初始位置;可以储存8种不同类的文件,以备随时调用;可以对负荷传感器位移量作自动修正;主要检测弹簧的压力、拉力、自由高度、剩余高度、变形量、位移、峰值保持、刚度计算、强度等值;具有过载机械、微电脑、限位等三重保护;位移和试验力任意点清零;初始力任意设定;试验数据保存、查询、打印等功能。如下:

1压缩试验:对各种压缩弹簧做压力试验

2拉伸试验:对各种拉伸弹簧做拉力试验

3自动测试:设置程序后自动检测显示弹簧合格或者不合格。

4检测方式:通过剩余高度测力值、通过变形量(位移)测力值、通过力值测变形量、通过力值测高度

5

6批量试验:对同批次的弹簧设定一次即可完成所有弹簧试验。

7显示方式:中文大液晶屏幕提示操作步骤和显示试验数据,操作简单易学无需培训。

8分段检测:自动计算弹簧刚度,即弹性系数和弹性模量等。

9保压功能:可在任意试验力状态下停机保持、保压功能

三、详细技术参数

型号      TLY-Z100      测量范围   0-100N

力值**值   0.01N     0.1N

力值误差       ≤±1%

位移**值    0.01mm

位移误差       ≤±1%

拉伸空间       510mm(可定制加高)

压缩空间      510mm(可定制加高)

**大行程       510mm

压盘直径       Φ100mm

试验速度       0.2~500mm/min(分档测量、精度更高)

试验机级别     1级

变形示值误差       ≤±(50 0.15L)μm 注:L为测定的任意位置压盘间的距离(mm)

控制方式       机动加载,微电脑自动处理

过载保护       机械、程控、限位三重保护

试验机重量    125kg

试验机电源        AC220V±10% / 50Hz

功率/噪音     350W/ ≤48dB

试验机尺寸    长宽高540×480×1420(mm)



四、试验机的主要配置

名称       内        容       备注

主    机       自主设计悬臂结构高刚性框架    1台

丝    杠      品牌滚珠丝杠副保证运行精度   2付

驱动系统      台湾东元伺服电机及驱动器、同步带传动      1套

控制系统       自主研发微电脑控制系统大液晶中文显示     1套

负荷传感器    高传感器保证测试精度       1只

限位安全装置       丝网印刷技术与光电技术相结合;品牌光电限位开关    3只

微型打印机    国产品牌       1只

压缩压盘       热处理、发蓝工艺       1套

拉伸挂钩       热处理、发蓝工艺       1付

随机工具             1套

随机技术资料       说明书、装箱单、检定报告、合格证       1套

五、质量保证

设备在贵方现场正式验收合格后才视为正式交货。设备的三包期为正式交货之日起壹年,在三包期内我方对设备出现的各类故障应及时免费(人为质量事故除外)维修服务;对非人为造成的各类零件损坏,及时免费更换。保修期外设备在使用过程中发生故障,我方应及时到现场服务,积极协助贵方完成维修服务。我们一直为用户以成本价格提供配件,我们为每一个用户建立用户档案,专人负责和用户进行联系,我们永远为用户终生维修设备。
