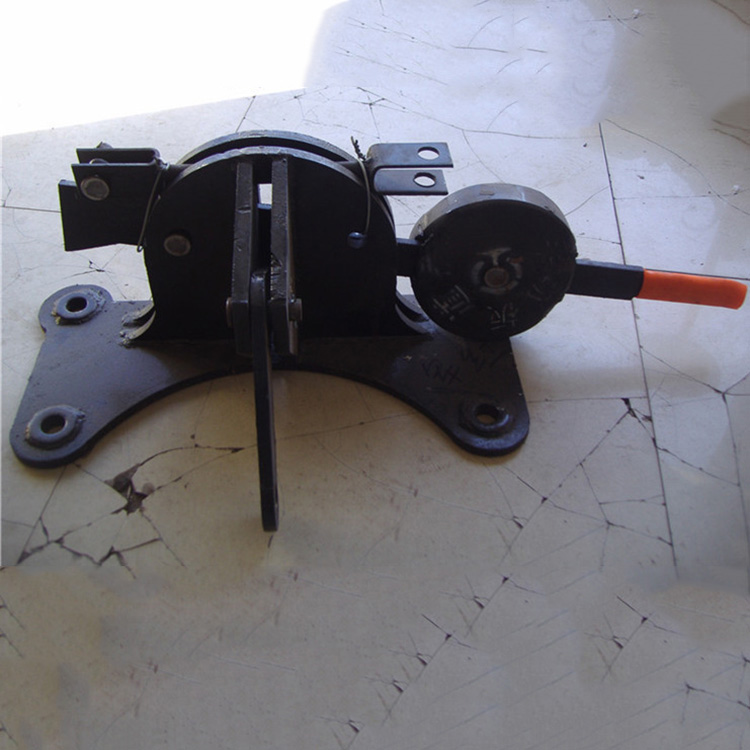

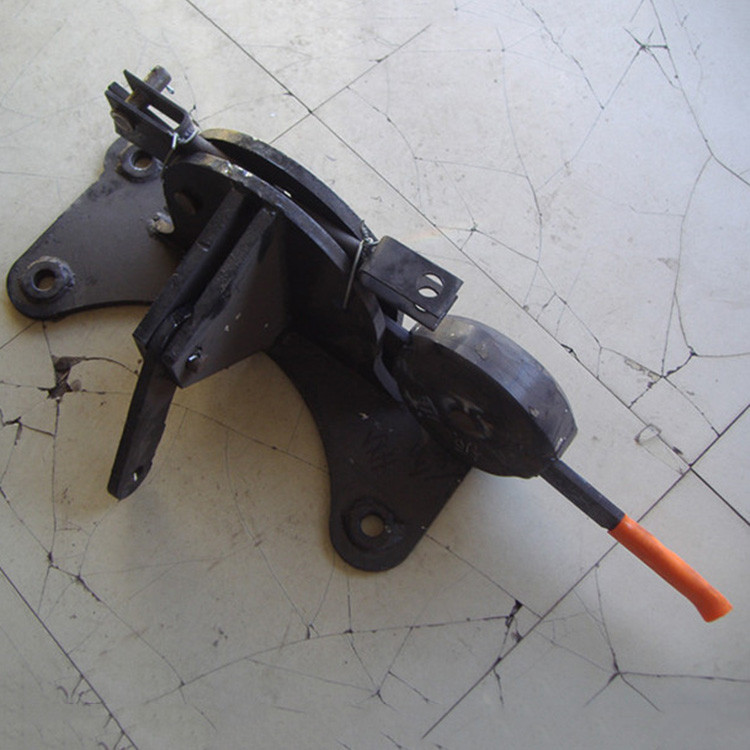

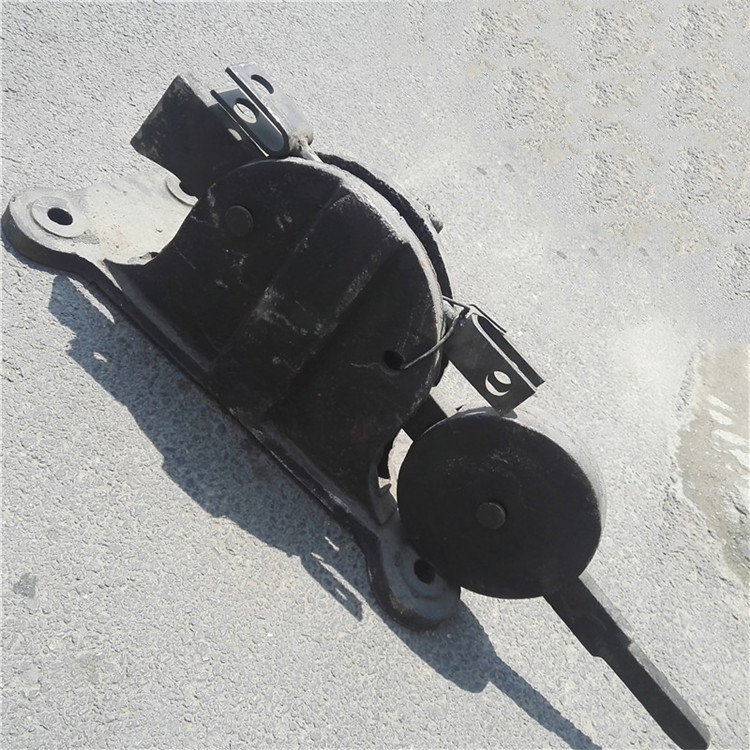

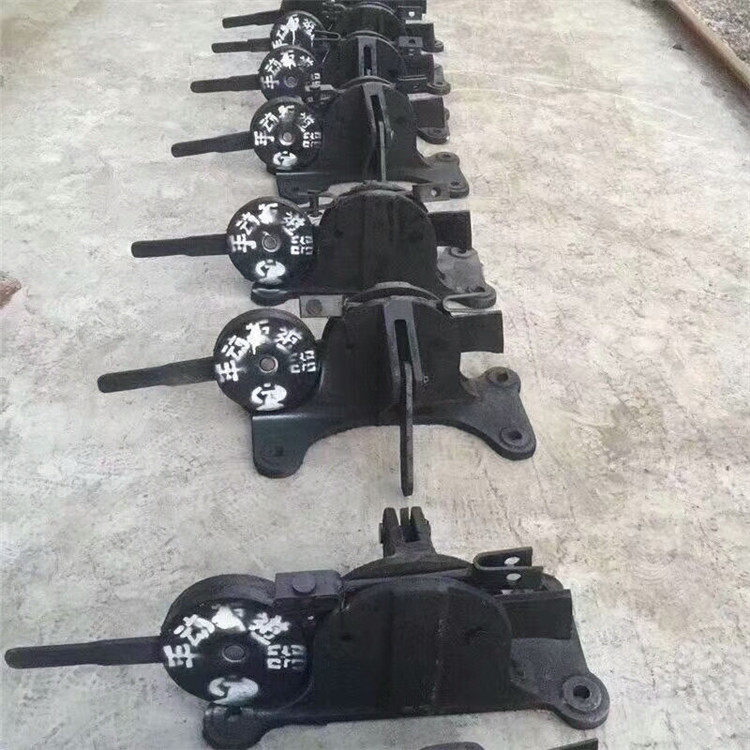

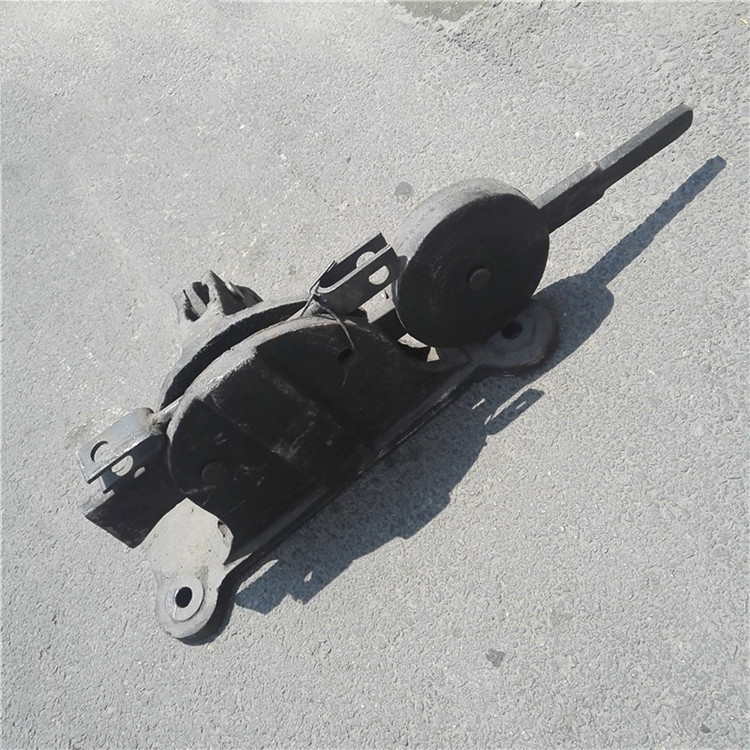

手动扳道器适应于矿山、林场、港口等地方小铁路建设。是一种适合铁路线路轨枕板地段使用的养护维修作业的拨道工具，是实现养路作业机械化、减轻劳动强度机具。

手动扳道器以弹簧的张力来实现道岔转换到定反位，并将其保持在定反位的功能，适用于容易发生“挤岔故障”情况下的道岔，一旦挤岔不会损坏设备。

手动扳道器将可以锁闭轴内穿入底座上的锁闭孔内并加上锁头，使道岔锁定在定反位状态，以利于行车过岔安全。

扳道器按工作方式不同分为手动卧式扳道器，手动弹簧扳道器，手动立式扳道器，根据工作要求又分为手动扳道器和电动扳道器两种。

扳道器又分为：24KG手动扳道器，30KG手动扳道器，38KG手动扳道器，50KG手动扳道器等

手动扳道器技术参数

1.适用道岔开口≤120mm

2.适用道岔转换阻力≤1960N（200KG）

3.拉杆大直线位移量209mm

4.安装处两枕木中心距650mm，拉杆与岔尖处枕木两中心线距离为350mm

5.安装在铁路复线线路中间时，可调整手柄距两边线路中心线应≥2250mm。

手动扳道器维护与保养

1.使用中应保证各部紧固件齐全，螺栓紧固，开口销臂开规定角度以防脱落。

2.各连接销于孔的磨损旷量应不大于1mm，旷量过大时应及时更换连接销。

3.应保证道岔转换过程中，各部动作平稳，旋转灵活，无卡阻现象。

4.各销轴与孔间，手柄头与滑块面间应定期涂油，保持润滑良好。
