首页 > 供应产品 > 恒隆 直通式硬密封薄型闸阀/灰渣阀
恒隆 直通式硬密封薄型闸阀/灰渣阀
产品： 浏览次数：1084恒隆 直通式硬密封薄型闸阀/灰渣阀
产品别名： 美标刀闸阀
介质温度： -60-+1100
单价： 6930.00元/件
最小起订量： 1 件
供货总量： 100 件
发货期限： 自买家付款之日起 天内发货
有效期至： 长期有效
最后更新： 2021-12-18 02:28

详细信息
产品别名 美标刀闸阀
介质温度 -60-+1100
工作压差 1.0
标准 国标
材质 铸钢
工作温度 常温
公称通径 DN50-DN600（mm）
规格 DN50,DN400,DN125,DN150,DN250,DN65,DN80,DN300,DN200,DN100,DN350,DN450,DN500,DN600
连接形式 对夹
流动方向 单向
密封形式 硬密封型
驱动方式 手动
适用介质 水
外形 中型
用途 截止
零部件及配件 执行器
压力环境 常压
主体材料 铸钢
类型(通道位置) 直通式
品牌 恒隆
型号 PZ73H

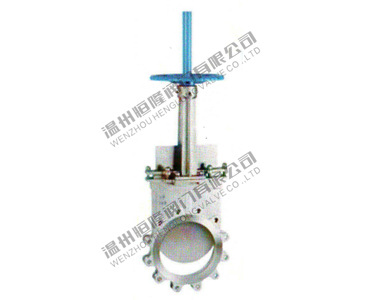

PZ73手动刀闸阀（梅花形法兰）

细介绍:



薄型闸阀主要性能规范


  公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
1.0
1.6 		1.5
2.4 		1.1
1.8 		≤100℃
≤100℃ 		纸浆、污水、煤浆、灰、渣水混和物


薄型闸阀主要零部件材质


体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金


薄型闸阀的构造图及主要外形及连接尺寸(mm)



MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 43 160 125 100 285 4-M16 180 8
65 46 180 145 120 298 4-M16 180 10
80 46 195 160 135 315 4-M16 220 12
100 52 215 180 155 365 8-M16 220 14
125 56 245 210 185 400 8-M16 230 22
150 56 280 240 210 475 8-M20 280 29
200 60 335 295 265 540 8-M20 360 38
250 68 390 350 320 630 12-M20 360 66
300 78 440 400 368 780 12-M20 400 100
350 78 500 460 428 885 16-M20 400 119
400 102 565 515 482 990 16-M22 400 195
450 114 615 565 532 1100 20-M22 530 285
500 127 670 620 585 1200 20-M22 530 389
600 154 780 725 685 1450 20-M27 600 529
700 165 895 840 800 1700 24-M27 600 790
800 190 1010 950 898 2000 24-M30 680 850
900 203 1110 1050 1005 2300 28-M30 680 900
1000 216 1220 1160 1115 2500 28-M30 700 1050
1200 254 1450 1380 1325 2800 32-M36 800 1300
1.6 50 43 160 125 99 285 4-M16 180 8.5
65 46 185 145 120 295 4-M16 180 10.7
80 46 200 160 135 315 8-M16 220 13
100 52 220 180 155 365 8-M16 220 15
125 56 250 210 185 400 8-M16 230 23.5
150 56 285 240 210 475 8-M20 280 31
200 60 340 295 265 540 12-M20 360 40.7
250 68 405 355 310 630 12-M22 360 70
300 78 460 410 375 780 12-M22 400 107
350 78 520 470 435 885 16-M22 400 129
400 102 580 525 485 990 16-M27 400 215
450 114 640 585 545 1100 20-M27 530 305
500 127 715 650 609 1200 20-M30 530 410
600 154 840 770 720 1450 20-M36 600 550
700 165 910 840 788 1700 24-M36 600 820
800 190 1025 950 898 2000 24-M36 680 950
900 203 1125 1050 998 2300 28-M36 680 1020
1000 216 1255 1170 1110 2500 28-M42 700 1120
1200 254 1485 1390 1325 2800 32-M48 800 1480
