| 加工定制 | 是 |
|---|---|
| 规格 | 手动、自动 |
| 型号 | DTX |
| 工作温度 | 900 |
| 工作压力 | 3~250 |
| 介质 | 高温塔 |
| 适用范围 | 高炉喷雾降温脱硝脱硫 |
| 安装型式 | 外螺纹连接 |
| 材质 | 310不锈钢 |
喷枪产品概述
DTX系列喷枪是一款专业脱硝工程设计的双流体雾化喷枪，其雾化原理为二级破碎+空气混合+气流摩擦。适用于SNXR或者SCR脱硝系统，喷射氨水溶液、尿素溶液等。

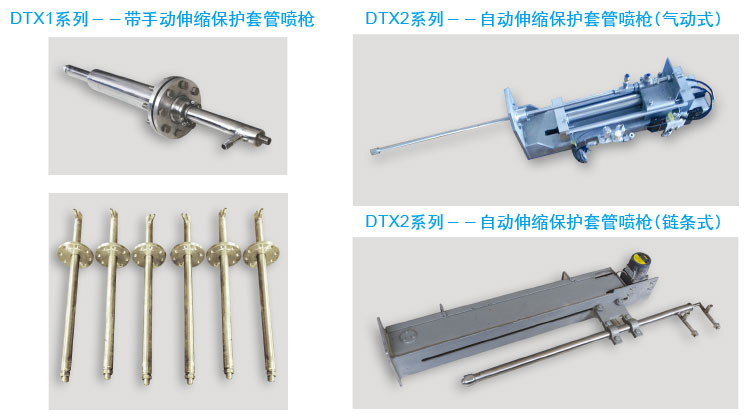

喷枪根据结构方式分为DTX1、DTX2、DTX3三种规格。

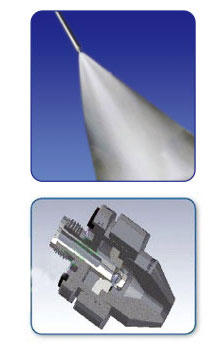

脱硝喷枪所用喷嘴根据流量和形状分为S20、S60、S150和F20、F40、F90共两个系列6种型号，其中S系列喷雾形关为20窄角实心锥，F系列喷雾形状为广角扇形。
喷枪性能特点
雾化效果好－－平均雾化颗粒直径只有60微米。经过喷嘴雾化合，在同样喷水量的情况下，雾滴数量增加几十倍，液滴总表面积增加几倍，所以脱硝效率更高，氨逃逸率更低。
穿透性强－－水雾从喷嘴出口喷出时速度到达40m/s，保证了还原剂能够与烟气充分混合，从而提高了脱硝效率。
规格齐全－－流量从3kg/h到250kg/h，喷雾形状有实心锥和扇形，总有一款适合您的需求。
大流量调节比－－单支喷枪流量调节比达到1:5，再加上多支喷枪的组合，肯定能适合任何工况的需要。
控制简单－－工作时，固定气压不变，仅靠调节水压**能达到调节水量的目的，而且水量变化时对喷雾颗粒影响很小。
使用寿命长－－因为喷嘴工作在低压环境下，水压气压都不超过0.6MPa，所以对喷嘴磨损很小，喷枪外带碳化硅保护套管，喷嘴完全置于保护套管内，避免高温、高粉尘及高流速烟气对喷嘴的磨损。
喷雾覆盖参数
S系列圆锥形雾化喷嘴
| 型号 | 喷雾尺寸 | ||||
| 空气压力(bar) | 液体压力(bar) | 喷雾角度A | B(cm) | D(m) | |
| S20 | 1.7 | 0.7 | 18° | 66 | 4.9 |
| 2.8 | 1.5 | 20° | 76 | 6.1 | |
| 3.9 | 2.0 | 20° | 81 | 6.7 | |
| 5.3 | 3.0 | 21° | 91 | 7.9 | |
| 6.0 | 4.0 | 21° | 97 | 9.1 | |
| S60 | 1.0 | 0.7 | 17° | 61 | 4.9 |
| 1.8 | 1.5 | 18° | 69 | 5.8 | |
| 2.8 | 2.0 | 20° | 76 | 5.7 | |
| 3.5 | 3.0 | 20° | 79 | 7.0 | |
| 4.9 | 4.0 | 21° | 91 | 8.5 | |
| S150 | 1.0 | 0.7 | 19° | 89 | 6.1 |
| 1.7 | 1.5 | 20° | 99 | 7.0 | |
| 2.4 | 2.0 | 21° | 104 | 7.6 | |
| 3.1 | 3.0 | 21° | 107 | 7.9 | |
| 3.8 | 4.0 | 22° | 117 | 9.1 | |
喷枪一般应用
喷枪采用快速接头连接方式，折卸方便；
采用保护碳化硅保护套管，具有耐高温，耐磨损等特点，无需另设冷却装置**可确保喷枪长期安全、稳定运行；
喷枪体保小，套管外径只有36mm，可直接安装于炉壁上。
喷枪采用保护套管及活动法兰连接。可手动将喷伸进或者退出炉内；
采用金属保护管套，套管采用先进的热处理技术，保证了保护套管具有耐高温及耐磨损强度；
保护套管设有风冷接口，确保高温环境下长时间使用。
一般应用
燃煤锅炉半干法喷雾脱硫
高炉炉顶喷雾降温
高炉煤气降温冷却
水泥干法线转窑尾增湿塔烟气增湿降温冷却
垃圾焚烧冷却塔高温烟气喷雾降温冷却
有色金属冶炼高温烟气的喷雾降温冷却
高炉重力除尘器内烟气的干法喷雾降温
电路炼钢厂烟气的蒸汽冷却
玻璃、烧结、化工等行业高温烟气喷雾降温
