| 产品型号 | Q3514 |
|---|---|
| 是否可定制 | 是 |
| 滚筒直径 | 1400（mm） |
| 抛丸量 | 60kg/min |
| 除尘风量 | 4000m3/h |
| 除尘效率 | 2000 |
| 载重量 | 600（kg） |
| 功率 | 14350（w） |
| 电源电压 | 380V |
| 类型 | 抛丸机 |
| 外形尺寸 | 200×220×450（cm） |
| 应用领域 | 五金,汽车,机械 |
| 作用对象 | 五金,工具,钢材抛丸清理机 |
| 品牌 | 无锡泰源 |
| 型号 | 无锡泰源机器Q3514转台式抛丸机 |
| 加工定制 | 是 |
基本说明
本机适用于中小型铸、锻、焊接件，扁平薄壁怕碰撞零件的表面清理，尤其适用于齿轮、轴、弹簧、拉杆烧结件的表面强化处理。

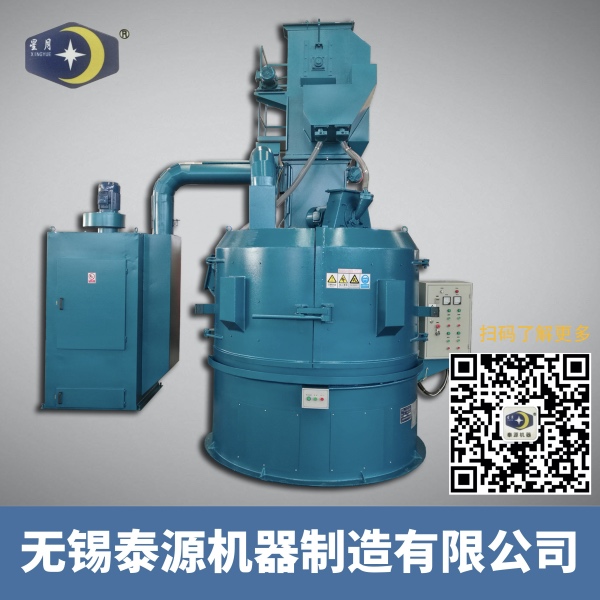

Q3514转台式抛丸清理机主要有抛丸器、清理室、丸砂提升分离机构，除尘机构、电气控制系统组成，抛丸器内腔叶片，清理室内壁用高铬耐磨铸铁和耐磨橡胶板作内墙衬板，以提高使用寿命。
Q3514型转台式抛丸清理的工作原理,丸砂提升分离机构将弹丸、碎丸、粉尘进行分离得到合格的弹丸，弹丸靠自重由抛丸器溜槽进入高速旋转的分丸轮并与其一起旋转，在离心力作用下弹丸进入定向套并在定向套的矩形窗口抛出，到达高速旋转的叶片表面由内而外作加速行动,然后以一定的线速度呈扇形抛向工件,从而使工件表面得到抛丸清理。
主要参数
| | Q3514 | Q3516 | Q3518 | |
| 抛丸器 | 转速r/min | 2800 | 2800 | 2800 |
| 叶轮直径mm | Φ280 | Φ360 | Φ360 | |
| 抛丸量Kg/min | 2×30 | 2×100 | 2×100 | |
| 转台直径mm | Φ1400 | Φ1600 | Φ1800 | |
| 提升机提升量t/h | 4 | 12 | 12 | |
| **大装载量Kg | 600 | 800 | 1000 | |
| 清理工件**大尺寸mm | Φ600×200 | Φ800×300 | Φ1200×400 | |
| 转台旋转速度r/min | 1.6 | 1.6 | 1.6 | |
| 除尘风量m3/h | 2000 | 4500 | 5200 | |
| 总功率Kw | 14.35 | 20.2 | 22.7 | |
| 主机**大外形尺寸mm | 2000×2200×4100 | 2300×2500×4500 | 2300×2500×4500 | |
| 除尘器外形尺寸mm | 680×520×2000 | 1000×680×2600 | 1000×680×2600 | |
