| 型号 | EC1636S-2414 |
|---|---|
| 颜色 | 黑 |
| 极数 | 2 |
| 额定功率 | 5 |
| 额定电压 | 24 |
| 额定转速 | 11000 |
| 应用范围 | 医疗牙科，微型电动工具 |
| 额定扭矩 | 3mNm |
| 品牌 | Vishan Motor |
性能参数：
空心杯无刷电机，高功率密度设计
____________________________________
技术规格:
| 尺寸 | : | Φ16 X 36 | mm |
| 轴颈 | : | Φ1.5 | mm |
| 输入电压 | : | 30 | V DC |
| 轴承 | : | NMB | |
| 寿命 | : | 10000 | h |
| 重量 | : | 30 | g |
| 工作温度 | : | -30 to 85 | °C |
| 储存温度 | : | -30 to 105 | °C |
| 出线数量 | : | 3/8 lines |
___________________________________________
电气参数:
| EC1636S-2414 ,24V | 空载 | 堵转 | **大效率 | **大功率 |
| 电流Current(A) | 0.07 | 8.57 | 0.76 | 4.32 |
| 效率Efficiency(%) | - | 82 | 48 | |
| 输出功率Output Power(W) | - | - | 19 | 63 |
| 转速Speed(rpm) | 40000 | - | 36720 | 20000 |
| 扭矩Torque(mNm) | - | 60 | 4 | 30 |
______________________________________________________________
应用案例:
电动工具，医疗器械，微型水泵等
______________________________________________________________

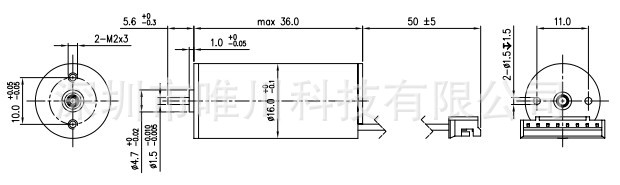

图纸:
_____________________________________________________________
曲线图:
___________________________________________________________
空心杯无刷电机优势：
定子绕组采用杯形绕组，无齿槽效应，转矩波动极小高性能稀土钕铁硼磁钢，功率密度极高，额定输出功率高达30W全铝合金外壳，散热更好，温升更低进口品牌滚珠轴承，高寿命保证，可达20000小时新颖的端盖机身组合结构，保证安装精度内置霍尔传感器，便于驱动适用于电动工具、医疗器械、伺服控制等多种场合
