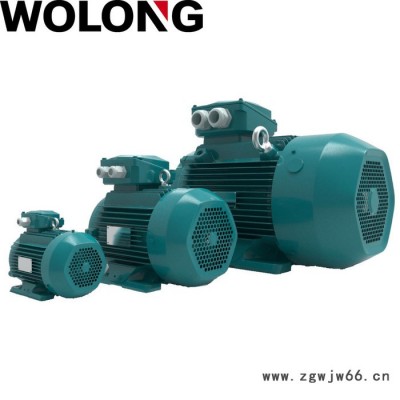

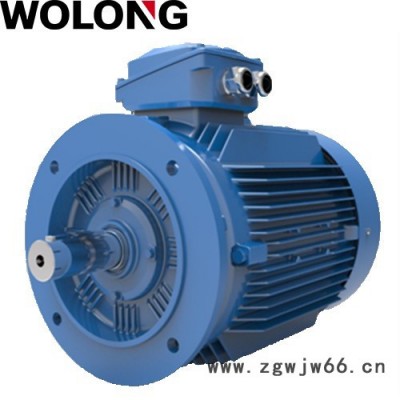

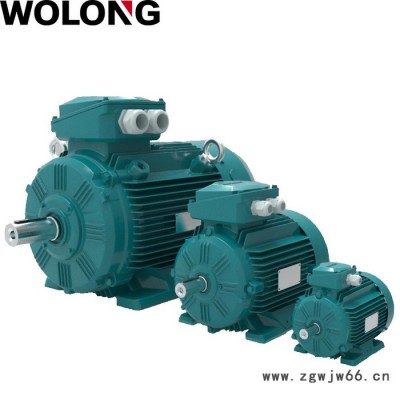

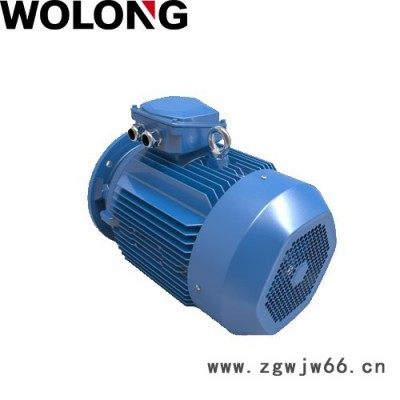

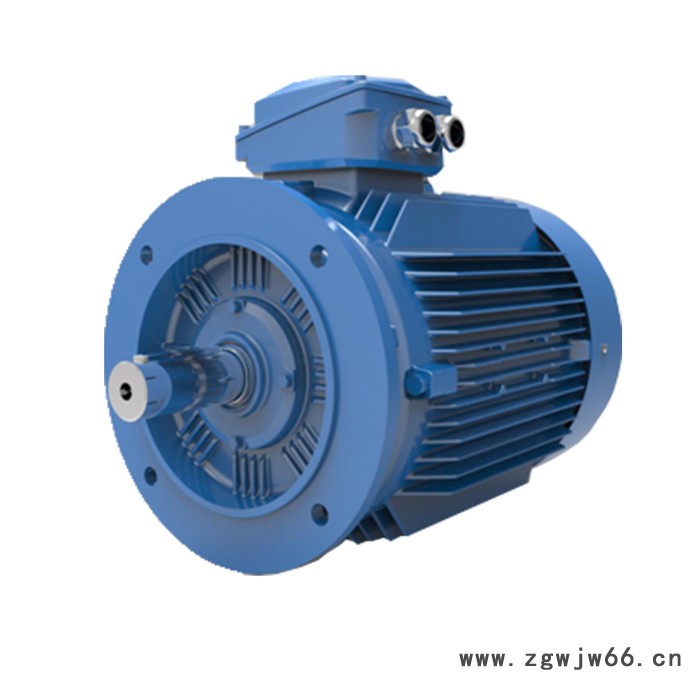

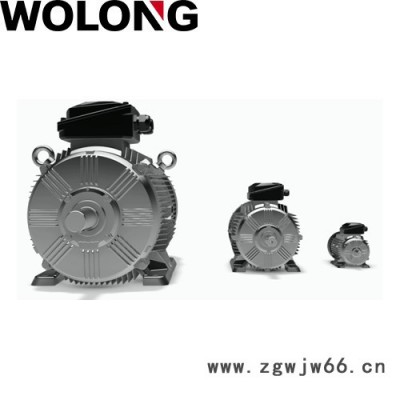

WOLONG/卧龙 WE3系列超高效工业电动机异步电机

产品：	浏览次数：662WOLONG/卧龙 WE3系列超高效工业电动机异步电机
品牌：	卧龙、CNE、BROOK、欧力欧龙
外形尺寸（长x宽x高）：	详见安装尺寸表mm
电压：	380（V）
单价：	3685.00元/台
最小起订量：
供货总量：	45504 台
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2021-12-17 05:31

详细信息

外形尺寸（长x宽x高）	详见安装尺寸表mm
电压	380（V）
额定转速	1425~1490
防护等级	IP54
功率	55KW,45KW,37KW,30KW,22KW,18.5KW,15KW,11KW
极数	4极
频率	50Hz
重量	详见参数表
品牌	WOLONG/卧龙
机座号	250M,180M(L),160M(L),225S(M),200L

温馨提示：

图片仅供参考，以收到的实物为准，客户可个性定制；产品描述及价格仅供参考，以实际洽谈结果为准。

洽谈热线：400-602-5688

【产品概述】

WE3系列超高效率三相异步电动机是我公司自主开发的超高效新型升级产品，效率符合GB 18613-2012中2级能效标准，并满足IEC60034-30 IE3效率指标。安装尺寸同IE2及YE3系列保持一致，并符合IEC标准，安装尺寸与IE2及YE3产品相同，客户可实现快速切换。

WE3系列电机具有外形美观、低损耗、低噪音、低振动、安全可靠、维护方便等特点。

广泛应用于水泵、风机、机床、减速机、包装机械、矿山机械、建筑机械等各类传动机械行业。

【型号说明】

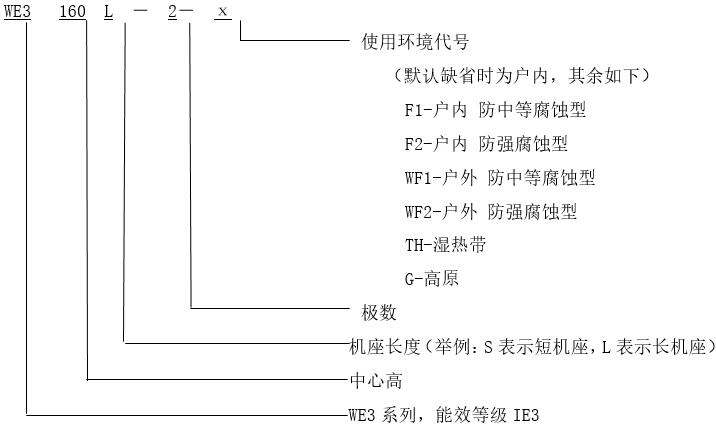

电动机的型号表示方法如下：

【工作条件】

a) 环境空气温度：-15℃～+40℃；

b) 海拔：不超过1000m；

（注：当环境空气温度、海拔与上述规定不同时按GB755规定）

c) 湿度：月平均相对湿度不超过90%

注：电机可根据用户使用环境的要求进行定制。

【执行标准】

WE3系列电机执行Q/WL148.1-2017<< WE3系列超高效率三相异步电动机>>标准，其中的各分项分别符合如下IEC标准。

名称	IEC 标准号	GB 标准号
性能	IEC 60034-1	GB 755
效率	GB18613 2级	IEC 60034-30-1 IE3
尺寸	IEC 60072-1	GB/T 4772.1
安装方式	IEC 60034-7	GB/T 997
防护等级	IEC 60034-5	GB/T 4942.1
冷却方法	IEC 60034-6	GB/T 1993
线端标志及旋转方向	IEC 60034-8	GB 1971
振动	IEC 60034-14 (A 级)	GB 10068
噪声	IEC 60034-9	GB 10069.3
启动性能	IEC 60034-12	GB/T 22210
热保护	IEC 60034-11-1	GB/T 13002
试验方法	IEC 60034-2-1	GB/T 1032

【效率等级】

能效等级（IEC 60034-30-1）

效率 %
额定功率	IE1			IE2			IE3			IE4
kW	2P	4P	6P	2P	4P	6P	2P	4P	6P	2P	4P	6P
0.75	72.1	72.1	70.0	77.4	79.6	75.9	80.7	82.5	78.9	83.5	85.7	82.7
1.1	75.0	75.0	72.9	79.6	81.4	78.1	82.7	84.1	81.0	85.2	87.2	84.5
1.5	77.2	77.2	75.2	81.3	82.8	79.8	84.2	85.3	82.5	86.5	88.2	85.9
2.2	79.7	79.7	77.7	83.2	84.3	81.8	85.9	86.7	84.3	88.0	89.5	87.4
3	81.5	81.5	79.7	84.6	85.5	83.3	87.1	87.7	85.6	89.1	90.4	88.6
4	83.1	83.1	81.4	85.8	86.6	84.6	88.1	88.6	86.8	90.0	91.1	89.5
5.5	84.7	84.7	83.1	87.0	87.7	86.0	89.2	89.6	88.0	90.9	91.9	90.5
7.5	86.0	86.0	84.7	88.1	88.7	87.2	90.1	90.4	89.1	91.7	92.6	91.3
11	87.6	87.6	86.4	89.4	89.8	88.7	91.2	91.4	90.3	92.6	93.3	92.3
15	88.7	88.7	87.7	90.3	90.6	89.7	91.9	92.1	91.2	93.3	93.9	92.9
18.5	89.3	89.3	88.6	90.9	91.2	90.4	92.4	92.6	91.7	93.7	94.2	93.4
22	89.9	89.9	89.2	91.3	91.6	90.9	92.7	93.0	92.2	94.0	94.5	93.7
30	90.7	90.7	90.2	92.0	92.3	91.7	93.3	93.6	92.9	94.5	94.9	94.2
37	91.2	91.2	90.8	92.5	92.7	92.2	93.7	93.9	93.3	94.8	95.2	94.5
45	91.7	91.7	91.4	92.9	93.1	92.7	94.0	94.2	93.7	95.0	95.4	94.8
55	92.1	92.1	91.9	93.2	93.5	93.1	94.3	94.6	94.1	95.3	95.7	95.1
75	92.7	92.7	92.6	93.8	94.0	93.7	94.7	95.0	94.6	95.6	96.0	95.4
90	93.0	93.0	92.9	94.1	94.2	94.0	95.0	95.2	94.9	95.8	96.1	95.6
110	93.3	93.3	93.3	94.3	94.5	94.3	95.2	95.4	95.1	96.0	96.3	95.8
132	93.5	93.5	93.5	94.6	94.7	94.6	95.4	95.6	95.4	96.2	96.4	96.0
160	93.8	93.8	93.8	94.8	94.9	94.8	95.6	95.8	95.6	96.3	96.6	96.2
200	94.0	94.0	94.0	95.0	95.1	95.0	95.8	96.0	95.8	96.5	96.7	96.3
250	94.0	94.0	94.0	95.0	95.1	95.0	95.8	96.0	95.8	96.5	96.7	96.5
315-375	94.0	94.0	94.0	95.0	95.1	95.0	95.8	96.0	95.8	96.5	96.7	96.6

【技术参数】

380V 50HZ 2极

型号	功率	额定电流（A)			转速	效率（%）			功率因数Cosφ			堵转转矩额定转矩	堵转电流额定电流	大转矩额定转矩	重量	噪声 Lw	转动惯量	转矩
型号	(kW)	IN 380V	IN 400V	IN 415V	(r/min)	50%	75%		50%	75%		堵转转矩额定转矩	堵转电流额定电流	大转矩额定转矩	（kg）	dB(A)	（kg·m^2）	(N.m)
WE3-80M1-2	0.75	1.72	1.64	1.58	2860	79.3	81.1	80.7	0.73	0.79	0.82	2.3	7.0	2.3	12	62	0.00099	2.50
WE3-80M2-2	1.1	2.43	2.31	2.23	2880	79.6	82.5	82.7	0.63	0.76	0.83	2.2	7.3	2.3	12.5	62	0.00129	3.65
WE3-90S-2	1.5	3.22	3.06	2.95	2885	84.1	84.9	84.2	0.74	0.81	0.84	2.2	7.6	2.3	22.5	67	0.00137	4.97
WE3-90L-2	2.2	4.58	4.35	4.19	2870	85.8	86.5	85.9	0.74	0.82	0.85	2.2	7.6	2.3	25.5	67	0.00160	7.32
WE3-100L-2	3	6.02	5.71	5.51	2900	86.2	87.4	87.1	0.79	0.84	0.87	2.2	7.8	2.3	34	74	0.00531	9.88
WE3-112M-2	4	7.84	7.45	7.18	2900	88.7	89.2	88.1	0.78	0.85	0.88	2.2	8.3	2.3	40	77	0.00690	13.2
WE3-132S1-2	5.5	10.6	10.1	9.75	2920	88.9	89.6	89.2	0.78	0.85	0.88	2.0	8.3	2.3	57	79	0.01447	18.0
WE3-132S2-2	7.5	14.4	13.7	13.2	2905	89.9	90.6	90.1	0.79	0.85	0.88	2.0	7.9	2.3	64	79	0.01842	24.7
WE3-160M1-2	11	20.6	19.6	18.9	2940	89.9	91.1	91.2	0.78	0.86	0.89	2.0	8.1	2.3	110	81	0.04558	35.7
WE3-160M2-2	15	27.9	26.5	25.5	2930	91.3	92.1	91.9	0.79	0.86	0.89	2.0	8.1	2.3	118	81	0.05260	48.9
WE3-160L-2	18.5	34.2	32.5	31.3	2930	92.2	92.7	92.4	0.81	0.87	0.89	2.0	8.2	2.3	132	81	0.06312	60.3
WE3-180M-2	22	40.5	38.5	37.1	2945	92.1	92.9	92.7	0.81	0.87	0.89	2.0	8.2	2.3	162	83	0.09162	71.3
WE3-200L1-2	30	54.9	52.1	50.3	2970	91.3	92.9	93.3	0.80	0.87	0.89	2.0	7.6	2.3	256	84	0.18377	96.5
WE3-200L2-2	37	67.4	64.0	61.7	2970	91.8	93.3	93.7	0.78	0.86	0.89	2.0	7.6	2.3	279	84	0.21675	119
WE3-225M-2	45	80.8	76.8	74.0	2970	92.4	94.0	94.0	0.83	0.88	0.90	2.0	7.7	2.3	314	86	0.35520	145
WE3-250M-2	55	98.5	93.5	90.2	2970	93.0	94.3	94.3	0.78	0.86	0.90	2.0	7.7	2.3	435	89	0.44658	177
WE3-280S-2	75	134	127	122	2970	93.5	94.7	94.7	0.83	0.87	0.90	1.8	7.1	2.3	571	91	0.81913	241
WE3-280M-2	90	160	152	146	2970	93.3	95.0	95.0	0.80	0.87	0.90	1.8	7.1	2.3	657	91	1.02392	289
WE3-315S-2	110	195	185	179	2980	93.8	95.2	95.2	0.86	0.89	0.90	1.8	7.1	2.3	1165	92	1.39782	353
WE3-315M-2	132	234	222	214	2980	94.0	95.4	95.4	0.84	0.87	0.90	1.8	7.1	2.3	1230	92	1.54652	423
WE3-315L1-2	160	279	265	256	2980	94.7	95.6	95.6	0.85	0.88	0.91	1.8	7.2	2.3	1345	92	2.02237	513
WE3-315L-2	185	323	307	296	2980	94.6	95.7	95.7	0.86	0.88	0.91	1.8	7.2	2.2	1410	92	2.15685	593
WE3-315L2-2	200	349	331	319	2980	95.2	95.8	95.8	0.87	0.89	0.91	1.8	7.2	2.2	1450	92	2.37926	641
WE3-355M1-2	220	383	364	351	2980	95.5	95.8	95.8	0.87	0.89	0.91	1.6	7.2	2.2	1590	100	4.01523	705
WE3-355M2-2	250	436	414	399	2980	95.4	95.8	95.8	0.88	0.89	0.91	1.6	7.2	2.2	1607	100	4.71113	801
WE3-355L1-2	280	488	464	447	2980	94.8	95.8	95.8	0.88	0.89	0.91	1.6	7.2	2.2	1837	100	4.29613	897
WE3-355L2-2	315	549	522	503	2980	95.3	95.8	95.8	0.88	0.89	0.91	1.6	7.2	2.2	1860	100	5.71224	1009
WE3-355L3-2	355	619	588	567	2980	95.3	95.8	95.8	0.88	0.89	0.91	1.6	7.2	2.2	2067	104	6.47780	1138
WE3-355L4-2	375	654	621	598	2980	95.3	95.8	95.8	0.88	0.89	0.91	1.6	7.2	2.2	2080	104	6.47780	1202

380V 50HZ 4极

型号	功率	额定电流（A)			转速	效率（%）			功率因数Cosφ			堵转转矩额定转矩	堵转电流额定电流	大转矩额定转矩	重量	噪声Lw	转动惯量	转矩
型号	(kW)	IN 380V	IN 400V	IN415V	(r/min)	50%	75%		50%	75%		堵转转矩额定转矩	堵转电流额定电流	大转矩额定转矩	（kg）	dB(A)	（kg·m^2）	(N.m)
WE3-80M1-4	0.55	1.38	1.31	1.26	1425	77.9	80.8	80.8	0.57	0.68	0.75	2.3	6.6	2.3	14	56	0.00182	3.69
WE3-80M2-4	0.75	1.84	1.75	1.69	1425	79.6	82.4	82.5	0.57	0.69	0.75	2.3	6.6	2.3	15.5	56	0.00234	5.03
WE3-90S-4	1.1	2.61	2.48	2.39	1430	83.2	84.6	84.1	0.56	0.69	0.76	2.3	6.8	2.3	23	59	0.00340	7.35
WE3-90L-4	1.5	3.47	3.30	3.18	1425	84.7	85.8	85.3	0.58	0.70	0.77	2.3	7.0	2.3	26	59	0.00429	10.1
WE3-100L1-4	2.2	4.76	4.52	4.36	1445	84.8	86.8	86.7	0.64	0.75	0.81	2.3	7.6	2.3	35	64	0.01021	14.5
WE3-100L2-4	3	6.34	6.02	5.80	1420	85.7	87.7	87.7	0.65	0.76	0.82	2.3	7.6	2.3	41	64	0.01392	20.2
WE3-112M-4	4	8.37	7.95	7.66	1450	88.5	89.2	88.6	0.69	0.78	0.82	2.2	7.8	2.3	50	65	0.02010	26.3
WE3-132S-4	5.5	11.2	10.7	10.3	1460	89.3	90.0	89.6	0.67	0.77	0.83	2.0	7.9	2.3	70	71	0.03208	36.0
WE3-132M-4	7.5	15.0	14.3	13.7	1445	90.9	91.2	90.4	0.70	0.80	0.84	2.0	7.5	2.3	76.5	71	0.03609	49.6
WE3-160M-4	11	21.5	20.4	19.7	1470	90.7	91.6	91.4	0.70	0.80	0.85	2.2	7.7	2.3	121	73	0.08875	71.5
WE3-160L-4	15	28.8	27.3	26.3	1470	92.0	92.5	92.1	0.74	0.82	0.86	2.2	7.8	2.3	129	73	0.10593	97.4
WE3-180M-4	18.5	35.3	33.5	32.3	1475	92.0	92.8	92.6	0.71	0.81	0.86	2.0	7.8	2.3	173	76	0.17329	120
WE3-180L-4	22	41.8	39.7	38.3	1475	92.2	93.0	93.0	0.72	0.82	0.86	2.0	7.8	2.3	184	76	0.19736	142
WE3-200L-4	30	56.6	53.8	51.9	1475	92.7	93.6	93.6	0.76	0.83	0.86	2.0	7.3	2.3	270	76	0.41523	194
WE3-225S-4	37	69.6	66.1	63.7	1480	92.4	93.9	93.9	0.74	0.82	0.86	2.0	7.4	2.3	305	78	0.45833	239
WE3-225M-4	45	84.4	80.2	77.3	1480	92.8	94.2	94.2	0.75	0.82	0.86	2.0	7.4	2.3	335	78	0.52839	290
WE3-250M-4	55	103	97.6	94.1	1480	93.0	94.6	94.6	0.77	0.82	0.86	2.2	7.4	2.3	451	79	0.83961	355
WE3-280S-4	75	136	129	125	1480	93.3	95.0	95.0	0.78	0.85	0.88	2.0	6.9	2.3	598	80	1.46336	484
WE3-280M-4	90	163	155	129	1480	93.6	95.2	95.2	0.76	0.83	0.88	2.0	6.9	2.3	684	80	1.79595	579
WE3-315S-4	110	197	187	180	1485	93.6	95.4	95.4	0.82	0.86	0.89	2.0	7.0	2.2	1210	88	2.92524	707
WE3-315M-4	132	236	224	216	1485	94.8	95.6	95.6	0.82	0.87	0.89	2.0	7.0	2.2	1240	88	3.26277	849
WE3-315L1-4	160	285	271	261	1485	95.2	95.8	95.8	0.84	0.86	0.89	2.0	7.1	2.2	1390	88	3.93783	1029
WE3-315L-4	185	329	313	302	1485	95.3	95.3	95.9	0.83	0.86	0.89	2.0	7.1	2.2	1420	88	5.06613	1190
WE3-315L2-4	200	352	334	322	1485	95.8	96.0	96.0	0.86	0.88	0.90	2.0	7.1	2.2	1440	88	5.06292	1286
WE3-355M1-4	220	387	368	354	1488	95.8	96.0	96.0	0.84	0.87	0.90	2.0	7.1	2.2	1645	95	8.85473	1412
WE3-355M2-4	250	440	418	403	1488	95.6	96.0	96.0	0.85	0.88	0.90	2.0	7.1	2.2	1665	95	8.21532	1597
WE3-355L1-4	280	492	468	451	1488	95.4	96.0	96.0	0.85	0.88	0.90	2.0	7.1	2.2	1748	95	10.54836	1797
WE3-355L2-4	315	554	526	507	1488	94.9	96.0	96.0	0.86	0.87	0.90	2.0	7.1	2.2	1815	95	9.17059	2022
WE3-355L3-4	355	638	607	585	1488	94.9	96.0	96.0	0.84	0.85	0.88	1.7	7.0	2.2	1995	102	10.31692	2275
WE3-355L4-4	375	674	641	618	1488	94.9	96.0	96.0	0.84	0.85	0.88	1.7	7.0	2.2	2290	102	12.22746	2395

380V 50HZ 6极

型号	功率	额定电流（A)			转速	效率（%）			功率因数Cosφ			堵转转矩额定转矩	堵转电流额定电流	大转矩额定转矩	重量	噪声Lw	转动惯量	转矩
型号	(kW)	IN 380V	IN 400V	IN 415V	(r/min)	50%	75%		50%	75%		堵转转矩额定转矩	堵转电流额定电流	大转矩额定转矩	（kg）	dB(A)	（kg·m^2）	(N.m)
WE3-80M1-6	0.37	1.09	1.04	1.00	925	72.7	74.8	73.5	0.50	0.62	0.70	2.0	6.0	2.1	13	54	0.00212	3.82
WE3-80M2-6	0.55	1.50	1.43	1.38	925	77.0	78.6	77.2	0.53	0.65	0.72	2.0	6.0	2.1	15.5	54	0.00329	5.68
WE3-90S-6	0.75	2.03	1.93	1.86	940	77.5	79.3	78.9	0.51	0.64	0.71	2.0	6.0	2.1	24	57	0.00553	7.62
WE3-90L-6	1.1	2.83	2.69	2.59	945	81.1	82.1	81.0	0.55	0.67	0.73	2.0	6.0	2.1	27.5	57	0.00719	11.1
WE3-100L-6	1.5	3.78	3.60	3.47	960	81.5	83.2	82.5	0.57	0.68	0.73	2.0	6.5	2.1	37	61	0.01302	14.9
WE3-112M-6	2.2	5.36	5.09	4.91	950	82.6	84.5	84.3	0.56	0.67	0.74	2.0	6.6	2.1	46	65	0.02092	22.1
WE3-132S-6	3	7.20	6.84	6.59	960	82.4	86.4	85.6	0.57	0.68	0.74	2.0	6.8	2.1	57	69	0.02681	29.8
WE3-132M1-6	4	9.46	8.99	8.66	960	86.4	87.3	86.8	0.57	0.68	0.74	2.0	6.8	2.1	63	69	0.03412	39.8
WE3-132M2-6	5.5	12.7	12.0	11.6	965	87.3	88.2	88.0	0.58	0.69	0.75	2.0	7.0	2.1	78	69	0.04874	54.4
WE3-160M-6	7.5	16.2	15.4	14.8	970	88.0	89.2	89.1	0.63	0.74	0.79	2.0	7.0	2.1	116	73	0.11731	73.8
WE3-160L-6	11	23.1	22.0	21.2	970	89.3	90.4	90.3	0.64	0.75	0.8	2.0	7.2	2.1	142	73	0.17394	108
WE3-180L-6	15	30.9	29.3	28.2	975	90.5	91.4	91.2	0.69	0.78	0.81	2.0	7.3	2.1	181	73	0.26935	147
WE3-200L1-6	18.5	37.8	36.0	34.7	980	90.5	91.7	91.7	0.69	0.77	0.81	2.0	7.3	2.1	234	73	0.40188	180
WE3-200L2-6	22	44.8	42.5	41.0	980	91.2	92.2	92.2	0.68	0.77	0.81	2.0	7.4	2.1	254	73	0.46886	214
WE3-225M-6	30	59.1	56.2	54.1	980	91.8	92.9	92.9	0.78	0.81	0.83	2.0	6.9	2.1	328	74	0.96248	292
WE3-250M-6	37	71.7	68.1	65.7	980	92.6	93.3	93.3	0.72	0.80	0.84	2.0	7.1	2.1	416	76	1.27630	361
WE3-280S-6	45	85.8	81.6	78.6	980	92.0	93.7	93.7	0.78	0.82	0.85	2.0	7.3	2.0	543	78	2.64945	439
WE3-280M-6	55	103	98.1	94.6	980	92.6	94.1	94.1	0.76	0.83	0.86	2.0	7.3	2.0	635	78	3.32721	536
WE3-315S-6	75	143	136	131	985	94.3	94.6	94.6	0.77	0.80	0.84	2.0	6.6	2.0	1190	83	3.64703	727
WE3-315M-6	90	170	161	155	985	94.2	94.9	94.9	0.73	0.80	0.85	2.0	6.7	2.0	1320	83	4.24246	873
WE3-315L1-6	110	207	196	189	985	94.8	95.1	95.1	0.76	0.81	0.85	2.0	6.7	2.0	1430	83	5.21004	1066
WE3-315L2-6	132	244	232	224	985	94.9	95.4	95.4	0.77	0.83	0.86	2.0	6.8	2.0	1610	83	6.17762	1280
WE3-355M1-6	160	296	281	271	985	95.3	95.6	95.6	0.85	0.84	0.86	1.8	6.8	2.0	1535	85	9.81353	1551
WE3-355M2-6	200	365	346	334	985	94.6	95.8	95.8	0.81	0.84	0.87	1.8	6.8	2.0	1833	85	12.26691	1939
WE3-355L1-6	250	456	433	417	985	95.2	95.8	95.8	0.82	0.85	0.87	1.8	6.8	2.0	2103	91	14.47495	2424
WE3-355L2-6	315	574	546	526	985	95.2	95.8	95.8	0.82	0.85	0.87	1.8	6.8	2.0	2285	91	15.94698	3054
