| 加工定制 | 是 |
|---|---|
| 类别 | 丝杆升降机 |
| 齿轮类型 | 蜗轮减速丝杆 |
| 安装形式 | 立式 |
| 布局形式 | 蜗轮 |
| 齿面硬度 | 硬齿面 |
| 用途 | 起重机减速机 |
| 输入转速 | 1410（rpm） |
| 额定功率 | 0.75（kw） |
| 输出转速范围 | 10（rpm） |
| 许用扭矩 | 100（N.m） |
| 使用范围 | 升降设备 提升机器 |
| 级数 | 单级 |
| 减速比 | 32 |
| 规格 | SWL2.5T |
| 精密 | 精密小间隙 |
| 丝杆 | 丝杆升降机 |
| 螺旋 | 螺旋升降器 |
| 品牌 | MINPEAR |
| 型号 | SWL2.5T |
本店铺郑重声明：
因工业品行业的特殊性，本店铺所有产品价格均为参考价格，不作为**终销售单价，因此，下单前请咨询店内客服人员确定具体详细参数、型号、价格。
未经咨询或联系本店客服确认的订单，均视为无效订单，本店一律不发货，请广大客户知悉，如有疑问请咨询店内客服人员！
或来电咨询：17717372340 免费热线：400-021-0544
一、概述

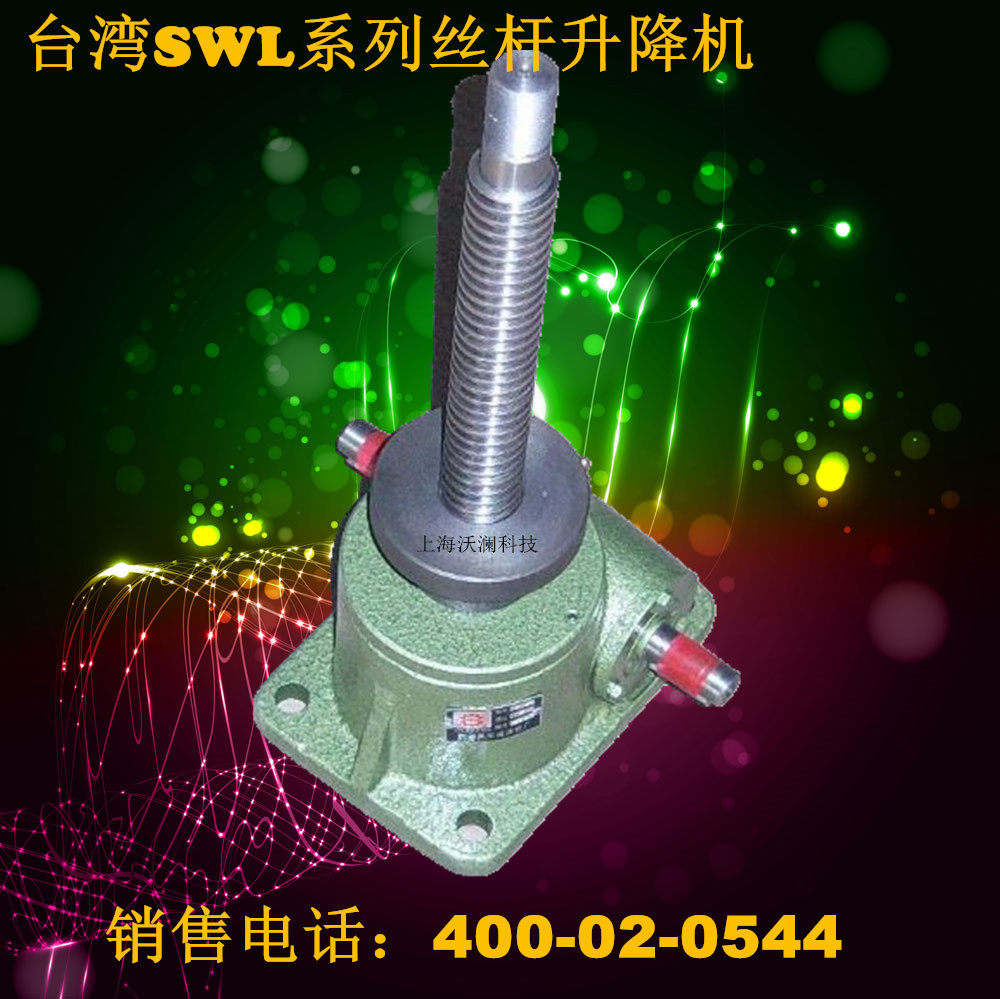

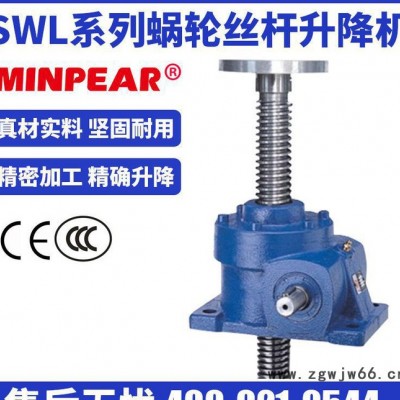

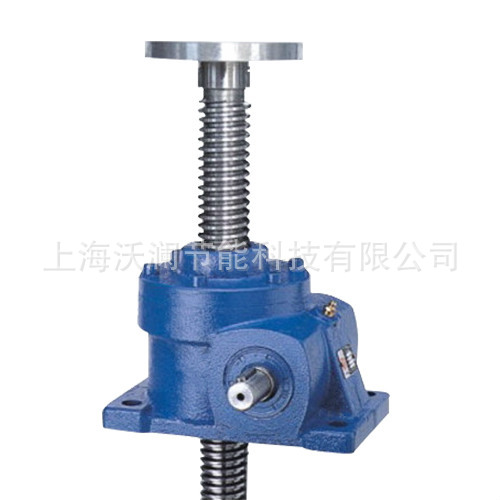

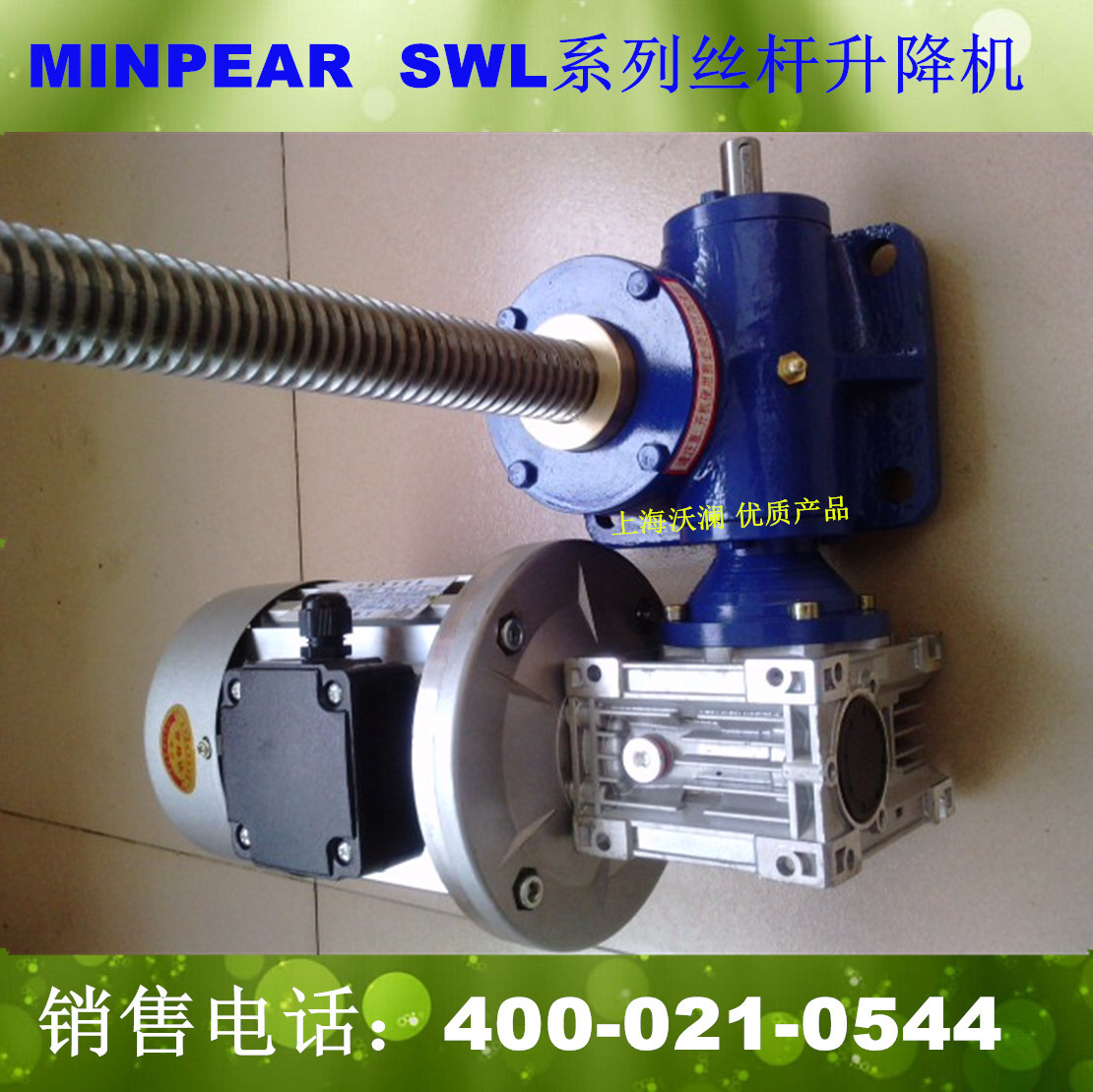

SWL系列蜗轮丝杆升降机是一种基础起重部件，该产品可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。承载能力2.5-120T。具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。具有提升、降落、推进、翻转等多种功能，可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动**高输入转速1500r/min**大提升速度2.7m/min。有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。
二、型式和标记
1、结构型式、升降机按结构型式分为：
1型—丝杠同时作旋转运动和轴向移动
2型—丝杠旋转运动，丝杠上的螺母作轴向移动
2、装配型式
升降机每种结构形式又分为两种装配型式：
A型—丝杠（或螺母）向上移动
B型—丝杠（或螺母）向下移动

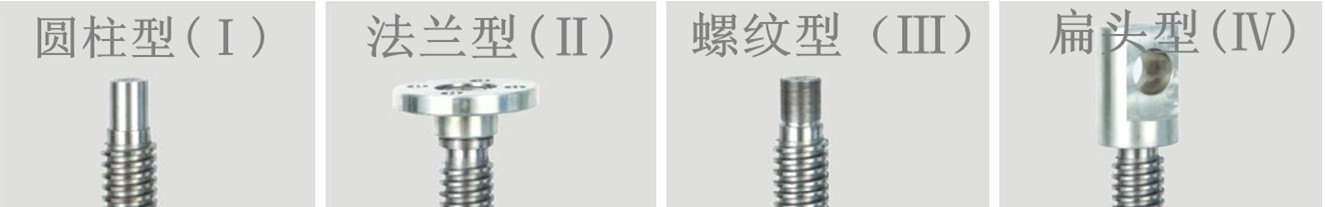

3、丝杠头部型式
1型结构型式的丝杠头部分为：|(圆柱型)、||（法兰型）、|||（螺纹型）和|V（扁头型）四种型式。
2型结构型式的丝杠头部分为：|(圆柱型)和|||（螺纹型）两种型式。
4、传动比
升降机分为两种传动比，即普通:P（6:1）和慢速：M（24:1）。
5、丝杠的防护
1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；
2型升降机丝杠的防护分为：基本型、带防护罩型（Z）。
丝杆升降机的型号：
SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、 SWL120
丝杆升降机的升降速度的计算：
通常升降机基本上有快慢两种速度，这是蜗轮蜗杆传动比决定的。
以SWL2.5为例
快速用P表示，速比为6：1；慢速用M表示，速比24：1
同时丝杆的螺纹尺寸（包括螺距）是固定的。而计算升降速度的重要参数**是螺距。
SWL2.5的螺距为6mm，那么我们以4P普通电机来计算（4极输出转速:1450 r/min），
那么升降机快速时升降速度：1450(输入转速)÷6(速比)×6mm(螺距)=1450 mm/miN慢速时升降速度：1450(输入转速)÷24(速比)×6mm(螺距)=362 mm/min
再进一步
假定你的升降机行程为500mm.那么走完全程所需要时间为：
快速时升降速度：500mm÷(1450 mm÷60s)=20.7s(秒)
慢速时升降速度：500mm÷(362 mm÷60s)=83s(秒)
