| 运转速度 | 调速电动机 |
|---|---|
| 用途 | 通用 |
| 电源相数 | 三相电动机 |
| 安装结构型式 | 卧式 |
| 功能类型 | 驱动电动机 |
| 防护型式 | 开启式 |
| 绝缘等级 | F级 |
| 电源种类 | 交流电动机 |
| 工作原理 | 异步电动机 |
| 结构与工作原理 | 感应电动机 |
| 品牌 | 瑞士ABB 马达 |
| 型号 | QABP 2.2KW 6级 卧式 |

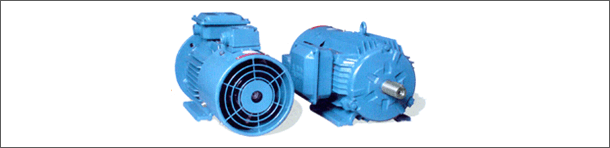

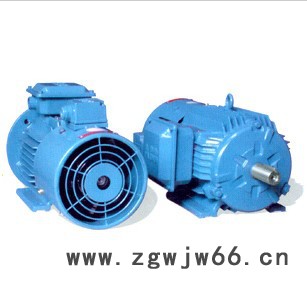

1.产品特点 本系列电机功率从0.25千瓦-200千瓦，机座中心高从71毫米-315毫米。 | |||

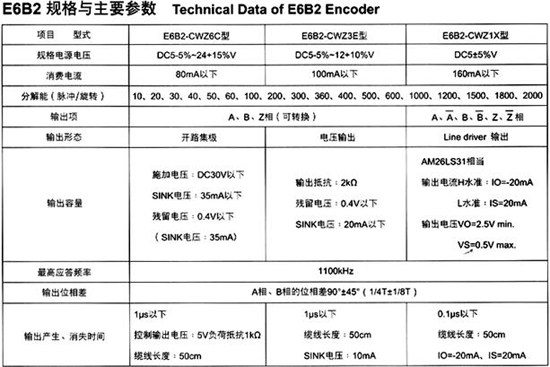

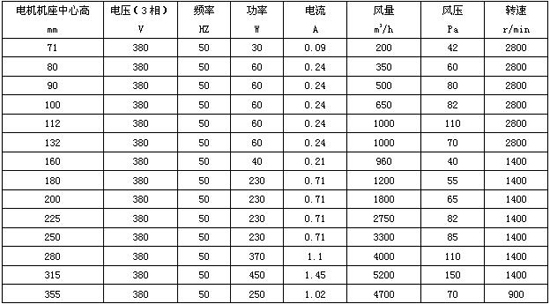

2.额定转矩、标称功率与调频范围的对应关系表 3.电机所带独立电源的轴流风机参数  4. 制动器参数  *电机根据用户需要安装电磁式制动器，构成变频制动电机。 注：空载制动时间为直流侧切断制动器电源的制动时间 A类制动器-进口制动器（德国Lenze)，防护等级IP54 B类制动器-国产制动器，防护等级IP23 电机带制动器型号标注为： QABPEJ-安装进口制动器 MQABPEJ-安装国产制动器 5.编码器 电机根据用户需要安装各种光电编码器，以满足用户对电机调速和控制的需要。 光电编码器基本配置为**产品，E6C2和E6B2系列   电机带编码器，型号标准为在基本型号后加尾注号J41。QABP--J41 | |||
6.振动及噪音  | |||
| 7.轴承型号(NSK轴承） （可选SKF轴承）、出线孔尺寸 标准轴承型号 电缆接口 中心高 极数 D-end N-end mm 71M 2,4 6202-VVC3 6202-VVC3 M24*1.5 80M 2,4,6 6204-DDUC3 6204-DDUC3 M24*1.5 90S 2,4,6 6205-DDUC3 6205-DDUC3 M24*1.5 90L 2,4,6 6205-DDUC3 6205-DDUC3 M24*1.5 100L 2,4,6,8 6206-DDUC3 6206-DDUC3 M30*2 112M 2 6207-ZZC3 6206-ZZC3 M30*2 4,6,8 6207-DDUC3 6206-DDUC3 M30*2 132S 2 6208-ZZC3 6207-ZZC3 M30*2 4,6,8 6208-DDUC3 6207-DDUC3 M30*2 132M 2 6208-ZZC3 6207-ZZC3 M30*2 4,6,8 6208-DDUC3 6207-DDUC3 M30*2 160M 2,4,6,8 6209-ZZC3 6209-ZZC3 M36*2 160L 2,4,6,8 6209-ZZC3 6209-ZZC3 M36*2 180M 2,4,6,8 6310-ZZC3 6210-ZZC3 M36*2 180L 2,4,6,8 6310-ZZC3 6210-ZZC3 M36*2 200L 2,4,6,8 6312-ZZC3 6212-ZZC3 M48*2 225S 4,6,8 6313-ZZC3 6213-ZZC3 M48*2 225M 2 6313-ZZC3 6313-ZZC3 M48*2 225M 4,6,8 6313-ZZC3 6313-ZZC3 M48*2 250M 2 6314/C3 6314/C3 M64*2 250M 4,6,8 6314/C3 6314/C3 M64*2 280S 2 6316/C3 6316/C3 M64*2 280S 4,6,8 6316/C3 6316/C3 M64*2 280M 2 6316/C3 6316/C3 M64*2 280M 4,6,8 6316/C3 6316/C3 M64*2 315S 2 6317/C3 6317/C3 2-M64*2 315S 4,6,8 6319/C3 6319/C3 2-M64*2 315M 2 6317/C3 6317/C3 2-M64*2 315M 4,6,8 6319/C3 6319/C3 2-M64*2 315L 2 6317/C3 6317/C3 2-M64*2 315L 4,6,8 6319/C3 6319/C3 2-M64*2 355M 2 6319M/C4 6319M/C4 2-M64*2 355M 4,6,8 6322/C3 6319/C3 2-M64*2 355L 2 6319M/C4 6319M/C4 2-M64*2 355L 4,6,8 6322/C3 6319/C3 2-M64*2 注：根据用户要求，可以在非驱动端安装绝缘轴承，以消除轴电流的影响，提高轴承寿命。 | |||
8.轴流风机出线孔 | |||
| 9. 订货须知 ·订货时请注明电机型号、额定功率、额定电压、额定频率、安装型式。 ·若对电机极数、电压等级、调速特性、绝缘等级、防护型式、安装尺寸 冷却方式等有特殊要求，请在订货时说明，另行商议。 ·需安装制动器、编码器、或同时带制动器、编码器、需订货时说明。 ·用户应根据自己选用的变频器及相应配置，考虑电机是否安装绝缘轴承； 安装绝缘轴承，订货时应说明。 |
