| 品牌 | 欣昊通信 |
|---|---|
| 型号 | 24芯 |
| 产品名称 | 产品型号（TW-GF） | 产品尺寸 长*宽*高（mm） | 备注 （安装方式） |
| 插片式8芯光缆分纤箱 | TW-GF8A1 | 220*180*62（mm） | 挂壁式、抱杆式 |
| 插片式16芯光缆分纤箱 | TW-GF16A1 | 315*275*96（mm） | 挂壁式、抱杆式 |
| 插片式16芯光缆分纤箱 | TW-GF16A2 | 340*265*115（mm） | 挂壁式、抱杆式 |
| 插片式16芯光缆分纤箱 | TW-GF16A3 | 375*293*120（mm） | 挂壁式、抱杆式 |
| 插片式32芯光缆分纤箱 | TW-GF32A1 | 420*320*125（mm） | 挂壁式、抱杆式 |
| 12芯光缆分纤箱-分线箱 | TW-GF12A1 | 220*180*62（mm） | 挂壁式、抱杆式 |
| 12芯光缆分纤箱-分线箱 | TW-GF12A2 | 265*230*85（mm） | 挂壁式、抱杆式 |
| 12芯光缆分纤箱-分线箱 | TW-GF12A3 | 275*215*70（mm） | 挂壁式、抱杆式 |
| 12芯光缆分纤箱-分线箱 | TW-GF12A4 | 340*265*115（mm） | 挂壁式、抱杆式 |
| 16芯光缆分纤箱-分线箱 | TW-GF16H1 | 300*270*100（mm） | 挂壁式、抱杆式 |
| 24芯光缆分纤箱-分线箱 | TW-GF24H1 | 315*275*96（mm） | 挂壁式、抱杆式 |
| 24芯光缆分纤箱-分线箱 | TW-GF24H2 | 379*290*115（mm） | 挂壁式、抱杆式 |
| 36芯光缆分纤箱-分线箱 | TW-GF36H1 | 420*320*125（mm） | 挂壁式、抱杆式 |
| 48芯光缆分纤箱-分线箱 | TW-GF48H1 | 420*320*125（mm） | 挂壁式、抱杆式 |
【专业供应：中国电信**、中国联通、中国广电】
、工程施工与装维
5.1 配线光缆熔接操作
a.为方便熔接，箱体固定后，光缆进入固定熔接；
b.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；
c.熔接配线光缆，盘绕，操作完成后，将模块旋转框插入铰链旋转轴；
d.进行光缆加强芯接地，将接地线从光缆入口引出接地；
f.固定好光缆穿线滑块，将箱体重新安装于墙体上。

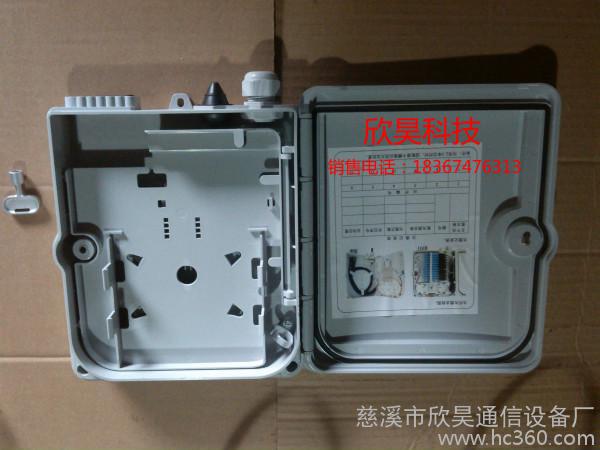

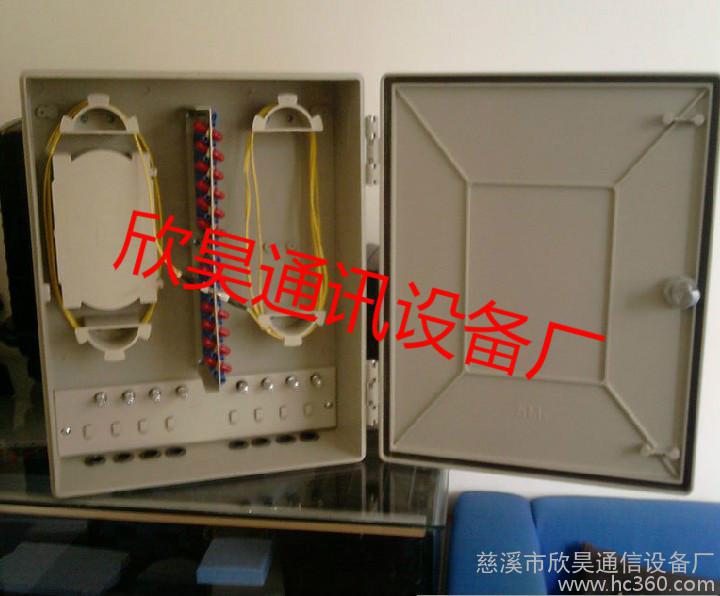

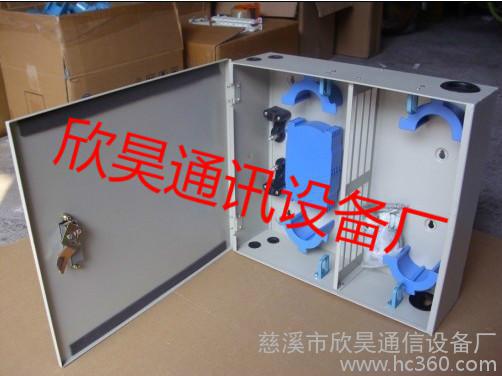

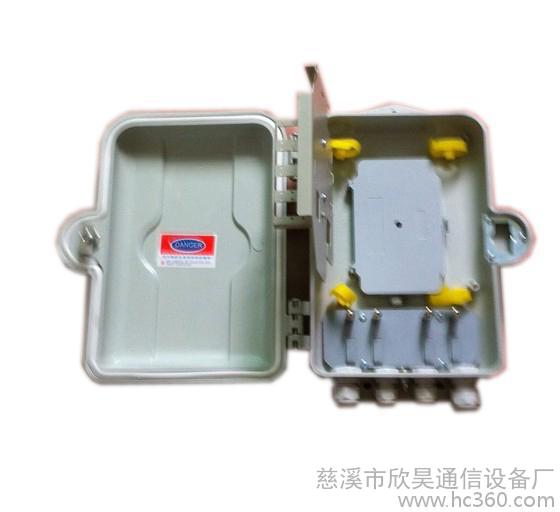

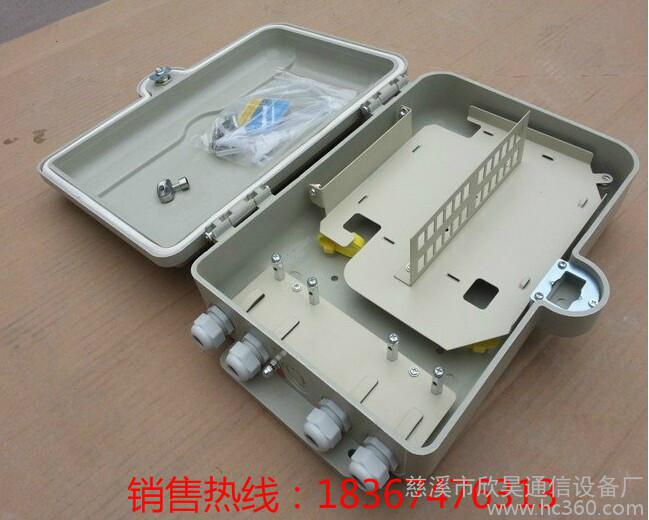

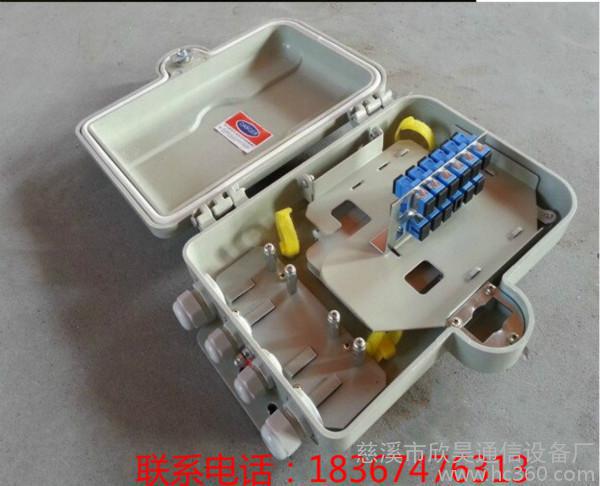

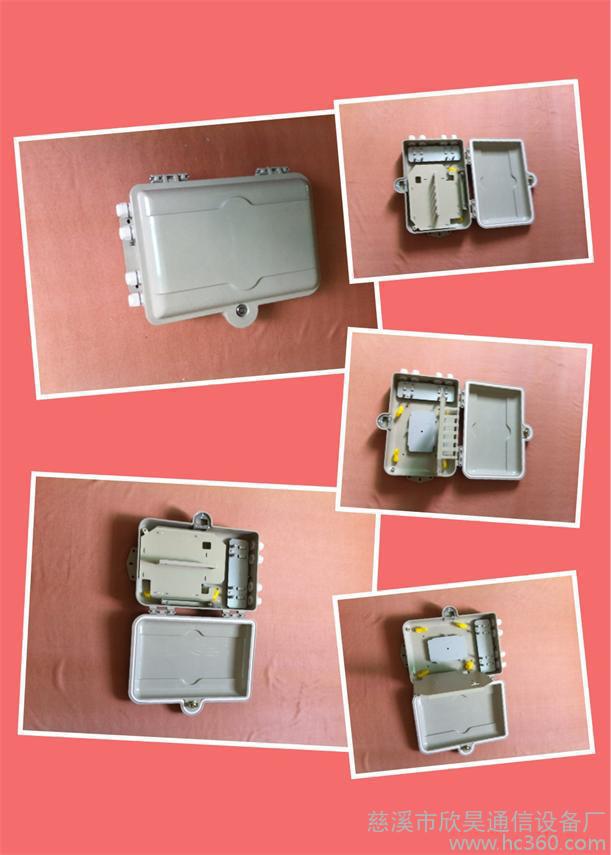

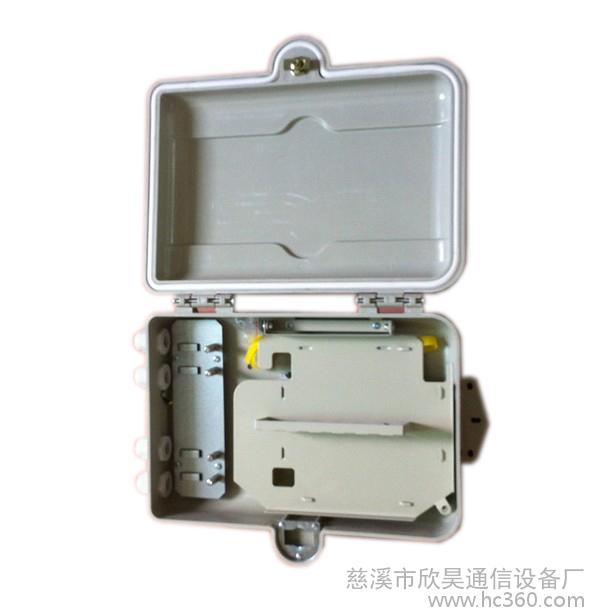

光缆分纤箱介绍：
技术参数：
| 配线容量（max） | |
| 8芯-12芯-16芯、24芯、32芯、36芯、48芯 | |
| 工作环境温度 | ﹣40℃～﹢60℃ |
| 环境湿度 | ≦95%（﹢40℃） |
| 大气压力 | 70kPa～106 kPa |
| 光缆进入数量 | 1×2根（下进缆） |
| 皮纤进入数量 | 8×2根（下进缆） |
| 箱门开启角度 | 180° |
| 接地排耐电压水平 | ≥3000V（DC）/10mA/1min |
| 绝缘电阻 | ≥2×1020MΩ500V |
产品特点：
＊本产品由工程塑料阻燃ABS或聚碳酸酯材料经造粒后高温注塑成型，产品外型流畅，抗冲击能力强；
＊采用翻板式结构，能高密度的配置端口和分光设施。
＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；
＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。；
＊符合(YD/T988-2007通信光缆交接箱要求)
产品应用：
＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备；
