| 型号 | XGQTXGPQT50-300 CPS GCQT |
|---|---|
| 基本投资额 | 5-10万元 |
| 保证金额 | 6000 |
| 加盟费 | 2000 |
| 品牌发源地 | 1 |
| 预计回报率 | 1 |
| 预计回报周期 | 1 |
| 特许权使用费 | 1 |
| 合同期限 | 1 |
| 项目区域要求 | 内蒙古 |
| 经营模式 | 代理 |
| 发展模式 | 区域代理 |
| 品牌 | 绪强 |

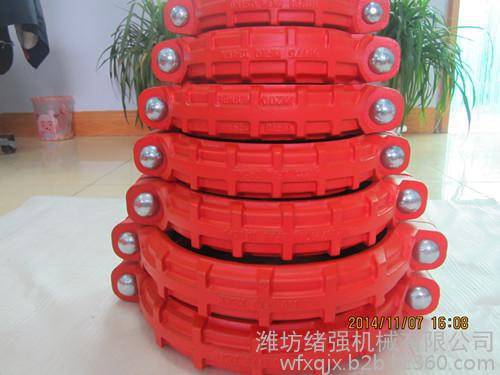

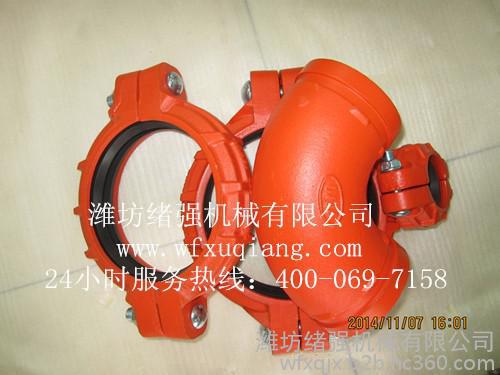

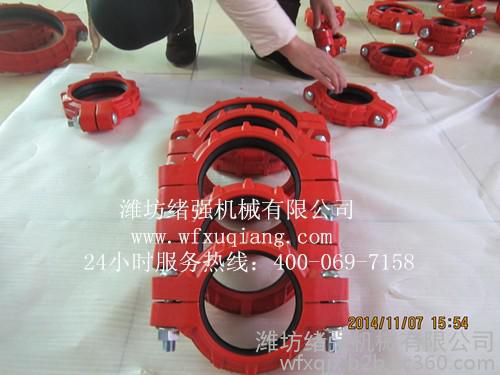

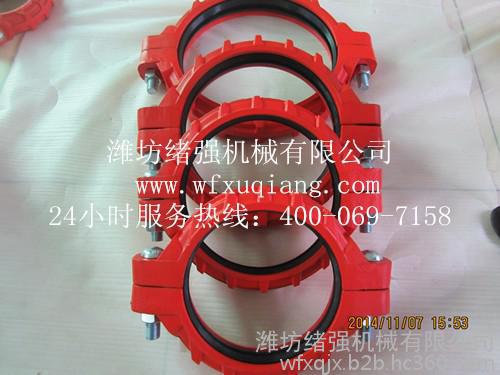

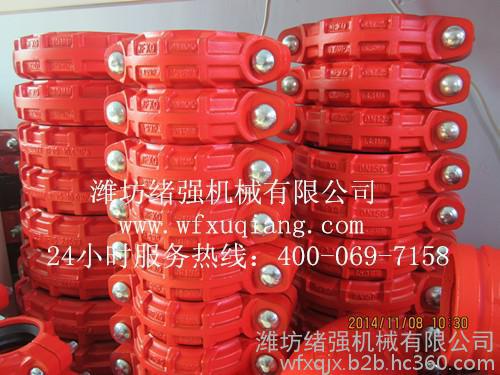

卡箍式柔性管道连接技术
1、卡箍的基本结构及工作原理
1.1 卡箍的基本结构形式
卡箍式柔性管道接头，是卡箍卡在管子的定位环上,保证承载足够的轴向拉力时不被拉开，见图1。一般情况下，管径在DN426以下的卡箍只需2个螺栓；管径在DN426以上的卡箍需4个螺栓，即可锁紧。与法兰相比，螺栓紧固简单、方便、可靠。用卡箍连接的管子留有接管间隙，以保证管道柔性和松弛钢管应力。接管间隙的密封是靠被卡紧的橡胶圈来实现的。国内目前较为广泛使用的卡箍式柔性管道接头，有环型、肩型和沟槽式3种。
1.2 管卡的工作原理
1.2.1卡箍式柔性管道接头的安装
在安装前，先把密封胶圈套在管道上，再上卡箍和螺栓。管内介质进入胶圈内，利用介质的压力，使胶圈压紧在管端，阻止介质外漏。介质的压力通过胶圈作用在卡箍内腔。
1.2.2胶圈密封机理
密封胶圈的结构为“C”型。利用胶圈的弹性能够对管路起到一定的密封作用。
当卡箍安装后，胶圈的高度高于管、卡箍的高度，受卡箍内部空间的限制，胶圈被进一步挤压，产生的内压遍及胶圈的整个表面，密封效果进一步增强。
管道存在介质时，介质进入“C”型腔，反作用于胶圈的密封唇上，更增加了胶圈与管道的贴紧力，从而达到了自密封作用。管道内流体压力越大，胶圈的压力越大，密封性能越好。
1.2.3卡箍密封与法兰密封的区别
法兰密封是靠垫片材料被螺栓压紧起作用。由于螺栓的紧力很难在整个圆周达到均匀一致，因此，管道中运行的流体极易破坏已有的平衡。特别是增大压力后，问题更加突出，跑、冒、滴、漏严重。
卡箍密封中，卡箍将胶圈封在管子的接口处，完全处在单面压紧状态。当管道承受流体的压力时，胶圈内表面也将受力，与接触表面贴得更紧，产生的密封效果更好。
1.3 卡箍连接的特点
1.3.1结构合理，受力强度高
卡箍的工作状态相当于受压容器，介质的轴向力完全由卡箍承担，螺栓仅承受卡箍的径向力。由于密封圈的宽度有限，径向力远远小于轴向力。法兰连接时，螺栓却承担着全部的轴向力和垫圈的压紧力。
1.3.2良好的自封密作用
密封作用靠管道内介质对胶圈的压紧力，压力越大，密封性能越好。为防止无压时介质的泄漏，胶圈的内径要小于管端接口的外径，胶圈在端管接口上有预紧力，可防止介质在无压时外漏。与法兰相比，管径越大，压力越高，优点越突出。
1.3.3 管道连接处在柔性状态
卡箍与管端之间有间隙，管子在卡箍中可有少量的活动。因此，相邻两个端管允许有20?30的转角。钢管连接后，两钢管管端之间留有间隙，允许管路轴向移动，可适应管道的膨胀、收缩；管子之间的胶圈连接，可有效降低70%以上的机械振动。
1.3.4 安装使用方便
当管道需要翻转时，只需把接头的4只螺栓拆除即可翻转任意角度，不需要割开和焊接，节约了大量辅助工作量和费用，减轻了劳动强度，缩短了施工工期。与法兰连接相比，提高工效6?8倍，且维护的工作量很小。
一、管件的连接
1、卡箍安装
(1)安装密封圈：把密封圈套入管道口一端，然后将另一管道口与该端管口对齐，把密封圈移到两管道口密封面处，密封圈两侧不应伸入两管道的凹槽。
(2)安装接头：先把接头两处螺丝松开，分成两块，先后在密封圈上套上两块外壳，插入螺栓，轮流上紧螺帽，确保外壳两端进入凹槽直至上紧。

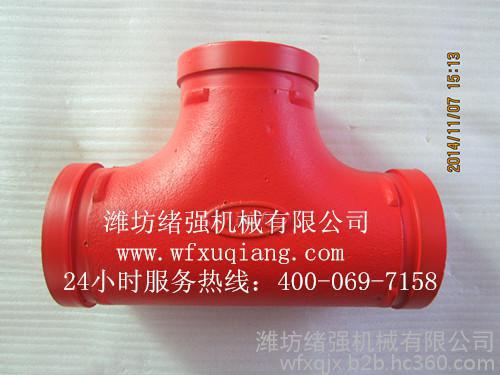

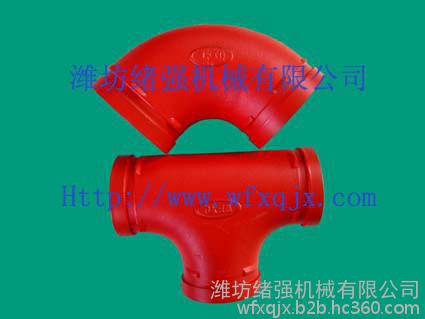

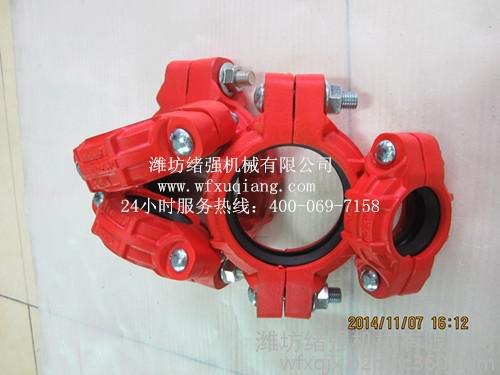

2、机械三通、机械四通安装
先从外壳上去掉—个螺栓，松开另—螺帽直到螺栓端头步，将下壳旋离上壳约90度，把上壳出口部分放在管口开口处对中并与孔成一直线，再沿管端旋转下壳(如是机械四通，下壳方法与上壳相同)使上下两块合拢。
3、法兰片安装
安装法兰片：先松开两侧螺丝，将法兰两块分开，分别将两块法兰片的环形键部分装入开槽管端凹槽里，再把两侧螺丝插入拧紧，调节两侧间隙相近。
安装密封圈：将密封圈“C”形开口处背对法兰，沿管端方向推入法兰内径凹槽内即可。
二、支架的设置
1、固定支架和导向支架
利用吊架和支架可以控制管道的自由度，弹簧吊架能使管道充分自由。
柔性接头允许在管道中有偏转现象，这个特点在安装和工程配管中有很大的优点，但要慎重考虑管路中支架和吊架的间距。
末端支吊架的设计和安装必须慎重考虑管道内压增加或温度升高引起膨胀时的累积伸长量。
固定支点可以用于防止由内压和膨胀而引起的管道位移。固定支点一般有两种：主要固定支点和中间固定支点。
2、长管路的影响
对于长管系统，用中间固定点来分散由于管道热胀和管道内压所产生的力。
配管系统中管道和设备的重量需要支架来支撑，此外，某些支架应该允许管道的伸缩。
3、热胀冷缩的影响
配管系统中由热变化引起的位移可以由配管方式进行部分补偿，柔性接头能有效地补偿热胀冷缩所引起的管道位移。如果预测的位移量超过系统中总接头补偿量，必须在系统的相关位置安装金属膨胀节。
三、支吊架在长立路系统的实际安装情况
长立管系统主要有以下几种形式：
(1)柔性系统立管一般在每层的底部或顶部安装固定点，以防止管道产生弯曲，支管连接的立管应有中间固定点；或者利用增加柔性接头的数量来提供足够的偏转角，以防止系统中的部件或支管受到破坏。
(2)刚性系统中的立管处理和焊接系统很相似，当有热膨胀时，要用膨胀节和软接头去防止系统中部件的损坏，在与泵连接时设计刚性接头，这种系统是**有优势的。
(3)组合系统。设计组合的立管系统时，可以采用刚性接头来减少导向支架的用量；柔性接头可以部分补偿热胀冷缩引起的位移。
四、质量控制要点
沟槽管件连接除支架设置要合理外**大的质量通病是渗漏。产生渗漏的原因主要有以下几点：
1、在沟槽管件施工前，应对操作人员进行培训，使操作人员熟悉施工要点**避免安装工艺不正确引起的渗漏。
2、管子切口不平整，容易引起渗漏。在实际施工中，管口平整度误差应不大于1.5毫米，确保连接时对接平直。
3、橡胶圈在操作中应先用刷子将橡胶圈清扫干净后再使用。
4、卡箍安装时，应对称拧紧螺栓，使橡胶圈受力均匀，确保管路密闭。
针对这些产生渗漏的主要原因，采取妥善有效措施，能**大限度地杜绝管路连接的渗漏，确保工程优良施工。
一、选用指南 1、管接头口径的选择，请按管道的外径选择管接头；2、管接头的工作压力的选择：如果管道中介的压力波动较小，可按介质的平均压力选择相应工作压力的管接头；如果管道中的介质具有不经常出现的压力波动，则除按（1）中要求选择管接头工作压力外，还应保证介质的**大压力不得超过工作压力1.5倍，否则按介质的**大压力选择相应工作压力的管接头；如果管道中介质经常出现较大的压力波动，则应按介质出现的**大压力选择相应工作压力的管接头；负压管道可选用**低工作压力的管接头。3、胶圈种类的选择（1）本公司生产密封胶圈的材质和适应的条件
| 适用条件 | 适用介质 | 适合温度 |
| 天然橡胶 | 空气、水 | -35℃～+80℃ |
| 合成橡胶 | 空气、水、煤气、矿物油、电厂除尘 | -35℃～+140℃ |
