| 防水产品类别 | 自粘防水卷材 |
|---|---|
| 不透水性 | 强 |
| 材质 | 沥青 |
| 产地 | 寿光 |
| 等级 | 一级 |
| 规格 | 1.5mm |
| 抗弯强度 | 强 |
| 抗压强度 | 强 |
| 拉伸强度 | 强 |
| 撕裂强度 | 450 |
| 形态 | 层状 |
| 形状 | 卷板 |
| 芯材 | 高分子芯材 |
| 品牌 | 盛华 |
销售热线：187-6362-7487
销售热线：159-6345-8575

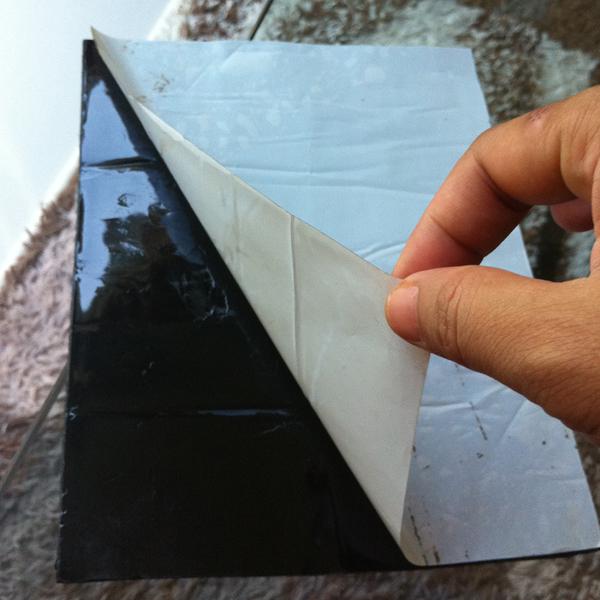

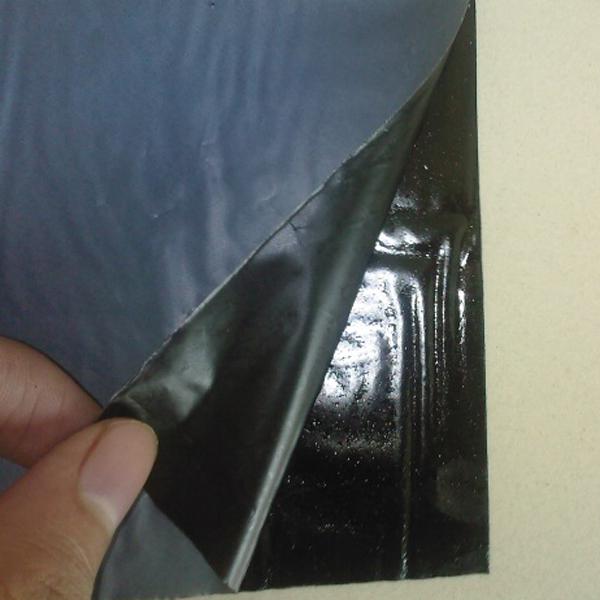

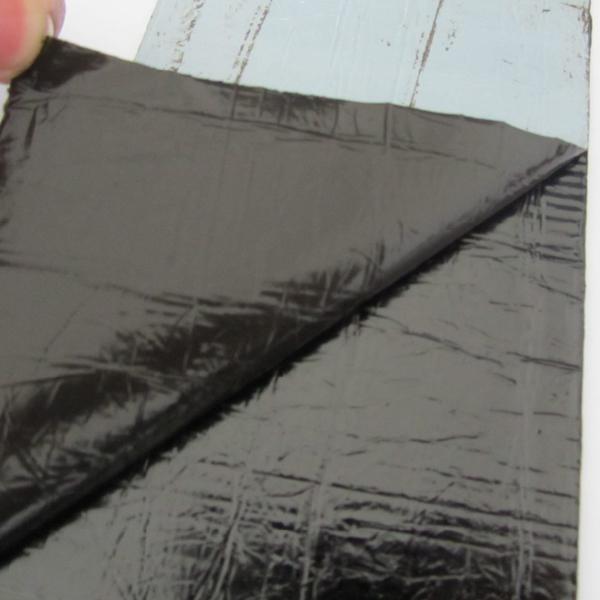

本公司经营生产销售1.5mm透明高分子芯自粘防，质量保证，欢迎咨询洽谈。
施工工艺
采用湿铺预铺二合工法施工
1.基层清理、润湿
施工前将基层突起物铲除清理干净，提前润湿，不残留明水即可施工。
2.配置水泥浆
水灰比参考值0.4左右，根据温度和基层情况不同可适当调节。
3.铺贴卷材
将搅拌好的水泥（砂）浆涂抹于基层上，同时卷材滚铺水泥（砂）浆上。
4.排气、粘合
排除卷材下方的空气，并将相信卷材的搭接边粘贴牢固。
5.揭除隔离膜
揭除卷材表面隔离膜，为便于后续施工，必要时，可在卷材上干撒水泥粉。
性能指标 自粘聚合物改性沥青防水卷材 执行标准GB23441-2009
N类卷材物理学性能
| 序号 | 项目 | 指标 | |||||
| PE | PET | D | |||||
| I | II | I | II | | |||
| 1 | 拉伸性能 | 拉力/（N/50mn)≥ | 150 | 200 | 150 | 200 | - |
| 最大拉力时延伸率/％≥ | 200 | 30 | - | ||||
| 沥青断裂延伸率/％≥ | 250 | 150 | 450 | ||||
| 拉伸时现象 | 拉伸过程中，在膜断裂前无沥青涂盖层与膜分离现象 | - | |||||
| 2 | 钉杆撕裂强度/N≥ | 60 | 110 | 30 | 40 | - | |
| 3 | 耐热性 | 70°C滑动不超过2mm | |||||
| 4 | 低温柔性/°C | -20 | -30 | -20 | -30 | | |
| 5 | 不透水性 | 0.2Mpa,120min 不透水 | |||||
| 6 | 剥离强度/(N/mm)≥ | 卷材与卷材 | 1.0 | ||||
| | 卷材与铝板 | 1.5 | |||||
| 7 | 钉杆水密性 | 通过 | |||||
| 8 | 渗油性/张数 ≤ | 2 | |||||
| 9 | 持粘性/min ≥ | 20 | |||||
| 10 | 热老化 | 拉力保持率/％ ≥ | 80 | ||||
| 最大拉力时延伸率/％ ≥ | 200 | 30 | 400（沥青层断裂延伸率） | ||||
| 低温柔性/°C | -18 | -28 | -18 | -28 | -18 | ||
| 无裂纹 | |||||||
| 剥离强度卷材与铝板/(N/mm)≥ | 1.5 | ||||||
| 11 | 热稳定性 | 外观 | 无起鼓、皱褶、滑动、流淌 | ||||
| 尺寸变化/％ ≤ | 2 | ||||||
PY类卷材物理学性能
| 序号 | 项目 | 指标 | |||
| I | II | ||||
| 1 | 可溶物含量/(g/㎡) ≥ | 2.0mm | 1300 | - | |
| 3.0mm | 2100 | ||||
| 4.0mm | 2900 | ||||
| 2.0mm | 350 | - | |||
| 2 | 拉伸强度 | 拉力/（N/50mn)≥ | 3.0mm | 450 | 600 |
| 4.0mm | 450 | 800 | |||
| 最大拉力时延伸率/％ ≥ | 30 | 40 | |||
| 3 | 耐热性 | 70°C滑动不超过2mm | |||
| 4 | 低温柔性/°C | -20 | -30 | ||
| 无裂纹 | |||||
| 5 | 不透水性 | 0.3Mpa,120min不透水 | |||
