| 产地 | 北京 |
|---|---|
| 电压 | 24V |
| 输出信号 | 4-20mA |
| 品牌 | 伟涵中控 |
| 型号 | WHSBP800 |
| 加工定制 | 是 |

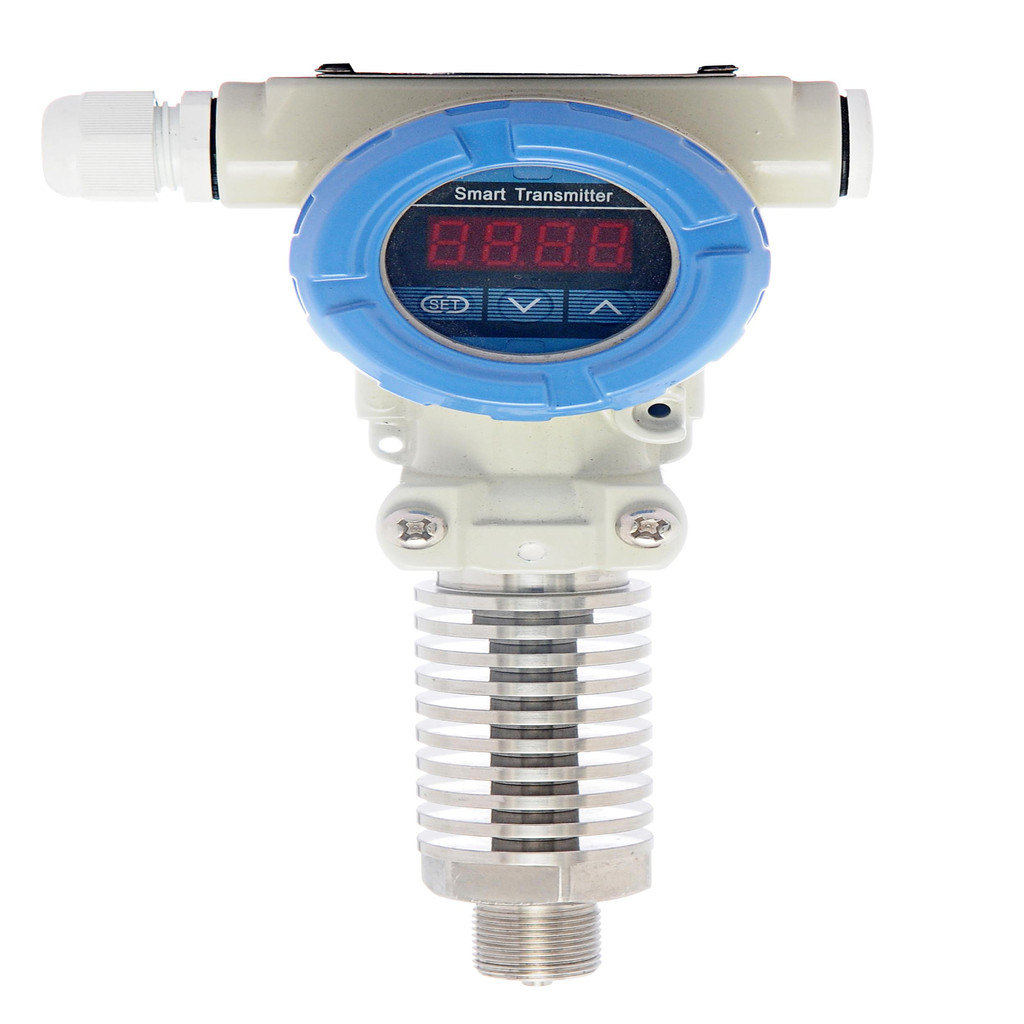

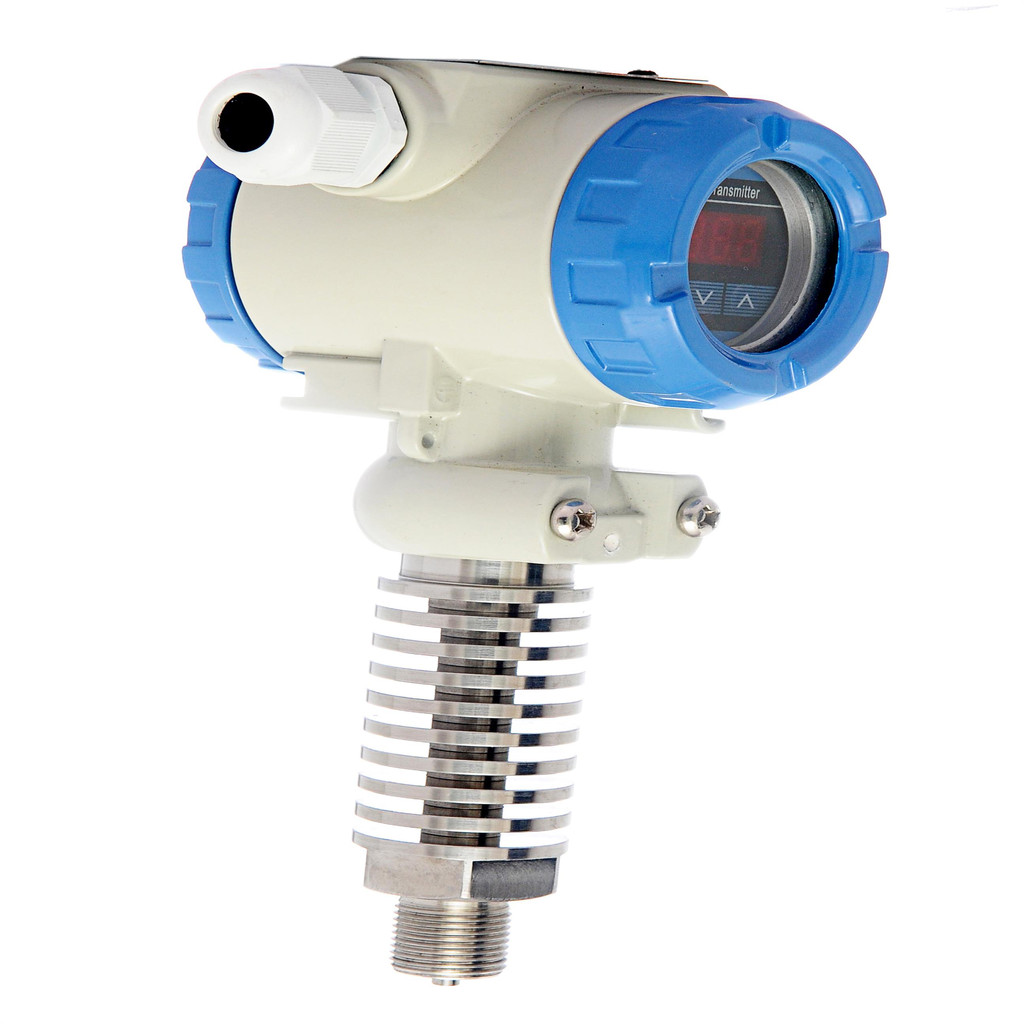

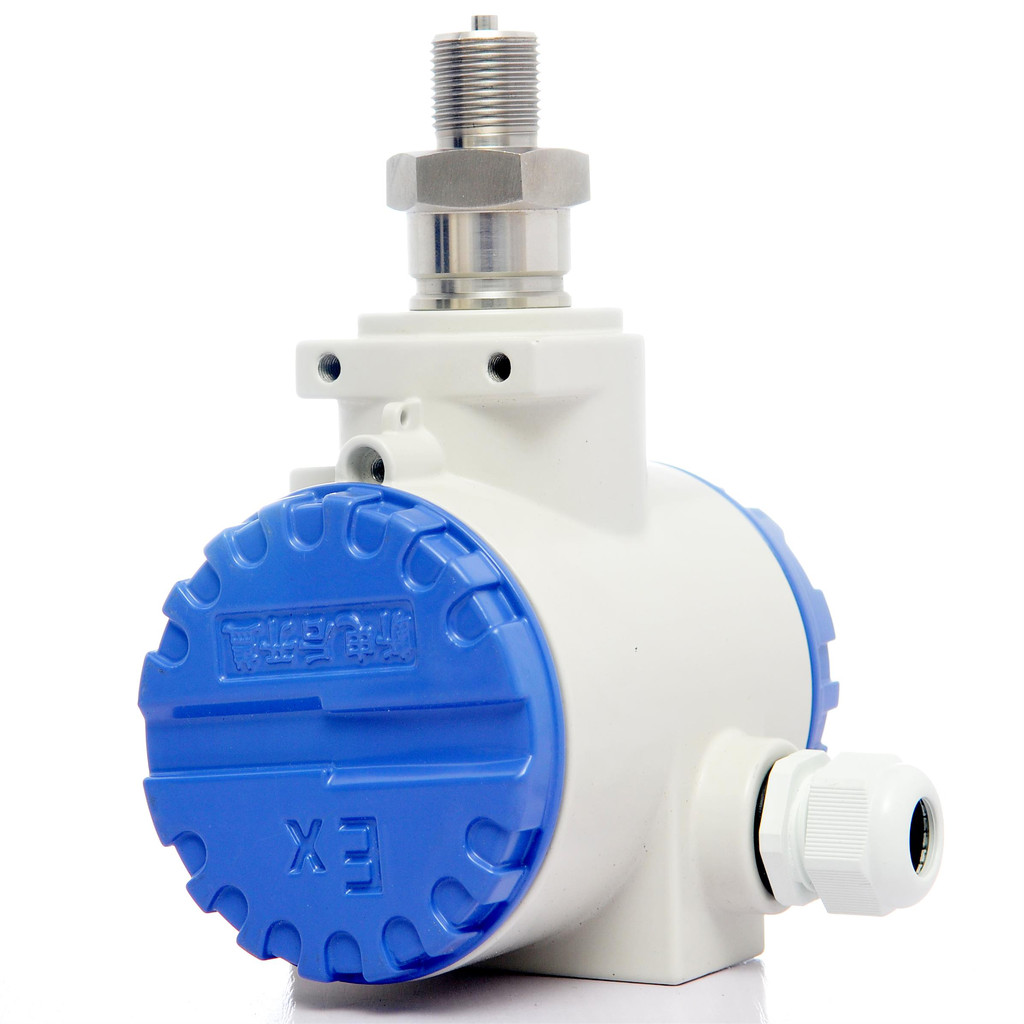

WHSBP800压力变送器
WHSBP800压力变送器敏感核心采用高性能的硅压阻式传感器组装而成，具有体积小，
重量轻，精度高，广泛应用于热电、石化、钢铁、焦化、轻工、制药、水处理等行业。
一、技术性能
被测介质：与316L或陶瓷相兼容的液体、气体 、蒸汽
测量范围：-0.1—0～60MPa
精 度：土0.5％ ±0.25％
供 电：24VDC
输 出：4～20mA二线制或其它信号
通讯接口：RS485，MODBUS通讯协议
负 载：R＝50×(供电电压一12) Ω
零点及量程调节：在传感器额定范围内可通过电位器内部连续调节．
温度补偿范围：0～70 ℃
环境温度：-40～50℃
环境湿度：0～95％相对湿度
介质温度：316L隔离膜片适应-40～80℃．介质无结晶．陶瓷传感器适应o～120℃超出此范围需加冷凝装置。
防护等级：IP65。
防爆等级：iaIICT5（本安型）
dIIBT4（隔爆型）
二、物理性质
外壳材质：锌铝合金(含镁量低于0.1％)．外壳喷涂环氧树脂或不锈钢结构
工艺接口：M20 ×1.5或?NPT，或其它规格
过程连接材质：1Crl8Ni9Ti、316L、PTFE（法兰式）
隔离膜片材质：316L不锈钢或陶瓷
密封圈材质：橡胶／氟橡胶
电气接口：M20×1.5；电缆孔径为? 8
三、电气连接图
防爆场合供电电源及安全栅均应放在安全场合。
四、型号规格
| WHSBP800 | 压力变送器(外型规格在此后注明，P1：为标准型可不注，P2：为圆柱形) | ||||||||
| 压力类型 | G | 表压 | |||||||
| A | 绝压 | ||||||||

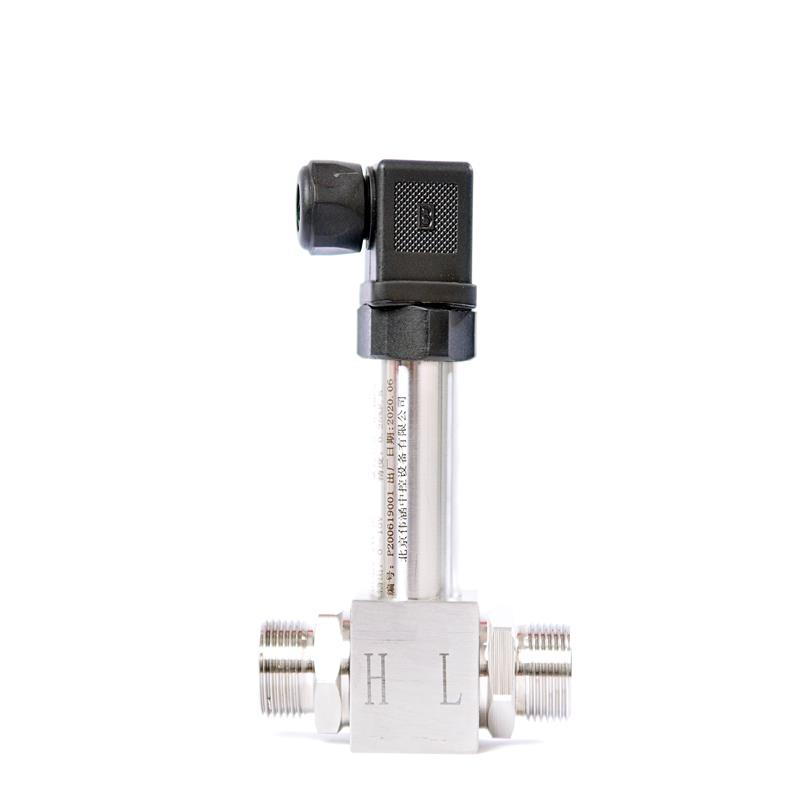

| D | 差压(测气体) | ||||||||
| 输出信号 | 0 | 4-20mA（可不注） | |||||||
| R | RS485 Modbus通信协议 | ||||||||
| 测量范围 | 1 | 0～-100Pa～-1KPa | |||||||
| 2 | 0～-lKPa～-7KPa | ||||||||
| 3 | 0～1KPa～7KPa | ||||||||
| 4 | 0～7KPa～35KPa | ||||||||
| 5 | 0～35KPa～100KPa | ||||||||
| 6 | 0～100KPa～350KPa | ||||||||
| 7 | 0～200KPa～700KPa | ||||||||
| 8 | 0～500KPa～2.1MPa | ||||||||
| 9 | 0～1MPa～3.5MPa | ||||||||
| 10 | 0～3MPa～7MPa | ||||||||
| 11 | 0～7MPa～21MPa | ||||||||
| 12 | 0～15MPa～35MPa | ||||||||
| 13 | 0～25MPa～60MPa | ||||||||
| 14 | -100KPa～0～2.4MPa | ||||||||
| 隔离膜片 | K | 316不锈钢， | |||||||
| T | E+H陶瓷电容， | ||||||||
| 精度等级 | A | 土0.1％ | |||||||
| B | 土0.25％ | ||||||||
| C | 土0.5％ | ||||||||
| 工艺接口 | 1 | M20×1.5外螺纹 | |||||||
| 2 | ?NPT外螺纹 | ||||||||
| 3 | 其它规格订货时注明 | ||||||||
| 结构形式 | N | 普通型 | |||||||
| I | 防爆型(本安) | ||||||||
| 现场显示表头 | O | 不带现场表头(可不注) | |||||||
| M1 | 带0～100％指针表头(限P1型) | ||||||||
| M3 | 带3?位数显 | ||||||||
