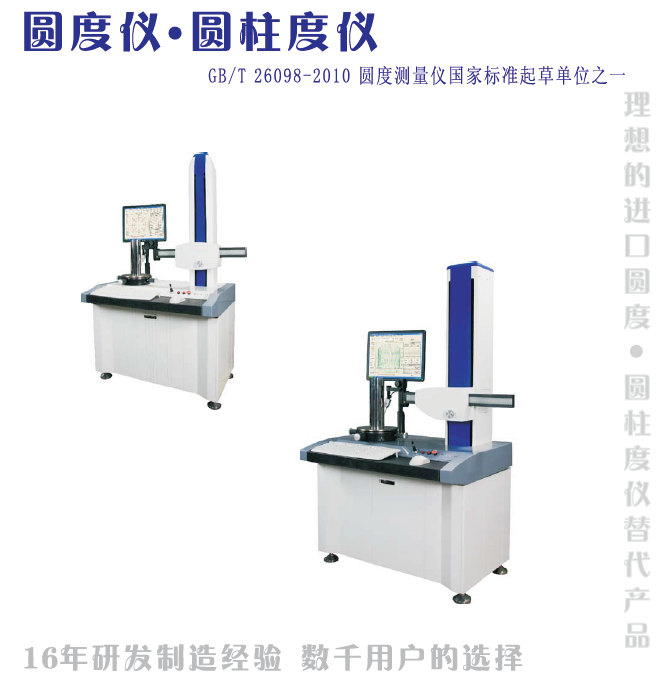

| 测量精度 | ±(0.025+5H/10000)μm |
|---|---|
| 规格 | DTP-1000CE |
| 适用范围 | 圆度、电机轴承、整流子圆度仪 |
| 外形尺寸 | 610*480*620mm |
| 重量 | 180（kg） |
| 品牌 | wilosn/ 威而信 |
| 型号 | DTP-1000CE |
| 加工定制 | 是 |
设备技术性能：

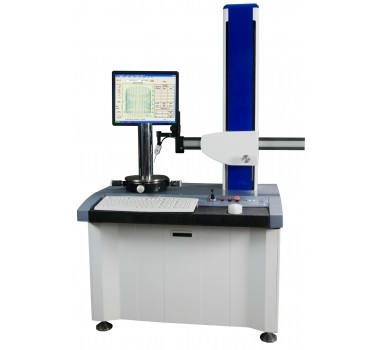

1. 设备的主要功能

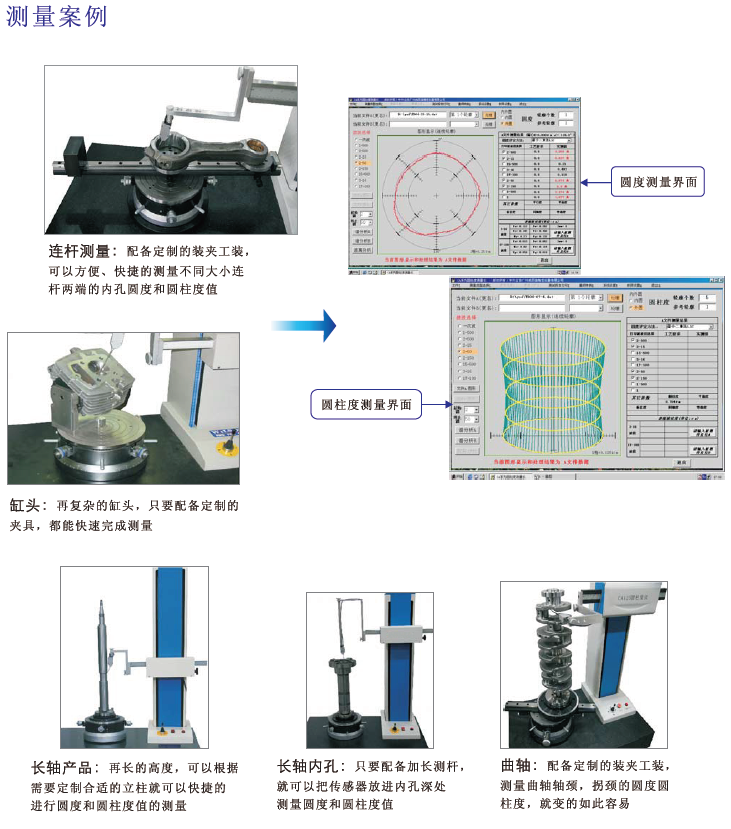

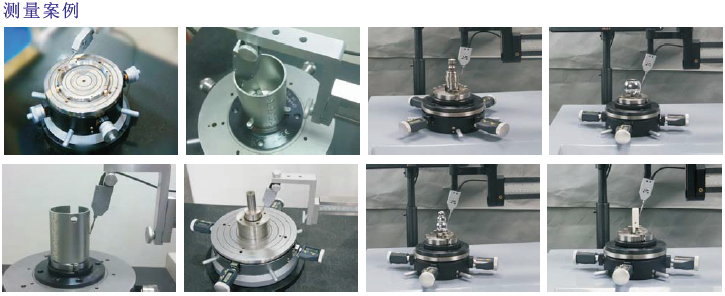

可测环形工件的圆度、表面波纹度、频谱分析、波高分析、同心度、同轴度、垂直度、平行度、平面度及轴弯曲度等。

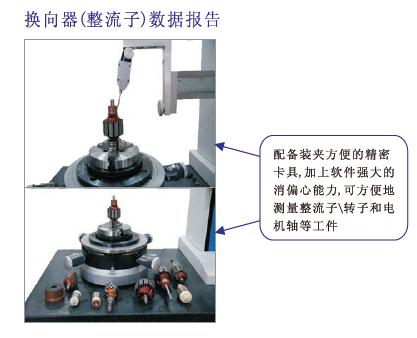

亦可测量电机换向器的圆度、跳动量、单片跳动、邻片间跳动、片间断差等参数。
2. 设备的主要技术参数
测量范围 | 最大直径 | ф250mm |
最小内径 | ф5mm | |
最大高度 | 200mm | |
主轴精度 | 径向误差 | ±(0.025+5H/10000)μm |
轴向误差 | ±(0.025+6X/10000)μm | |
工作台 | 台面直径 | φ150mm |
回转直径 | φ300mm | |
承载重量 | 20Kg | |
调整范围 | 调偏心±2mm ; 调水平±1° | |
旋转速度 | 0-12转/分 | |
水平臂 | 水平移动距离 | 150mm |
移动速度 | 0.5-6mm/s 或手动 | |
传感器 | 量程 | 500μm (半径差) |
分辨率 | 0.005μm | |
测针形状 | φ1mm宝石球测头（有更多直径可选择） | |
测力 | 1-12g | |
数据采集 | 进口光栅3600点/周 | |
放大倍率 | 任意至最大20万倍 | |
电 源 | AC 220V±10% 50Hz | |
气源压力 | 0.45～0.80Mpa (气源质量要求：常规) | |
气源流量 | ≥0.2 m3/min | |
环境要求 | 温度：10～30℃；相对湿度：＜85% | |
3. 仪器测量原理
采用半径测量法，工件旋转式。旋转轴系采用高精度气浮主轴作为测量基准；电器部分由高级计算机及德国海德汉精密圆光栅传感器、精密电感位移传感器组成，德国海德汉精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版Windows操作系统平台的电机整流子专用DTP系统测量软件，完成数据采集、数据处理及打印输出等工作。

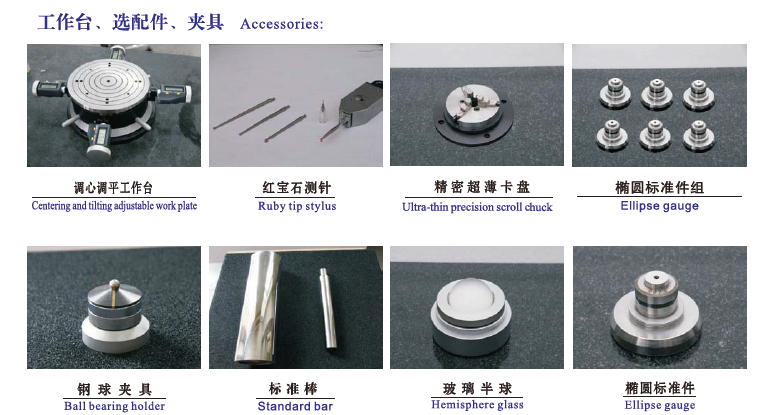

4. 设备主要配置
机械部分 | 主机仪器架 | |
大理石工作台面 | ||
气浮主轴系统 | ||
横导轨移动装置 | ||
空气过滤系统 | ||
调心调平 工作台 | 台面直径Ф150mm、台面高度50mm | |
调整范围：调偏心±2mm ; 调水平±1° | ||
X方向调节距离0-4mm，调节斜面比 150：3 | ||
Y方向调节距离0-4mm，调节斜面比 150：3 | ||
精密三爪卡盘 | 外尺寸装夹范围：ф0.8 mm ~~ф63mm | |
内尺寸装夹范围：ф23 mm ~~~ф58 mm | ||
内孔直径：26 mm | ||
包括法兰盘的总高度：42mm | ||
卡盘重量：1.2KG | ||
电器部分 | 电器控制系统 | |
进口旋转圆光栅编码器 | ||
电感传感器 | ||
工业控制计算机 | 工控主板 NORCO950 | |
工控底板 NORCO PBP-14P4 | ||
CPU E5500 | ||
2G 三代 | ||
硬盘SEAGATE 500G | ||
17″普屏液晶 | ||
基于win XP系统下DTP测量软件 | ||
HP彩色喷墨打印机 | ||
标准件 | 标准玻璃半球 | |
椭圆标准件 | ||
电脑桌 | ||
