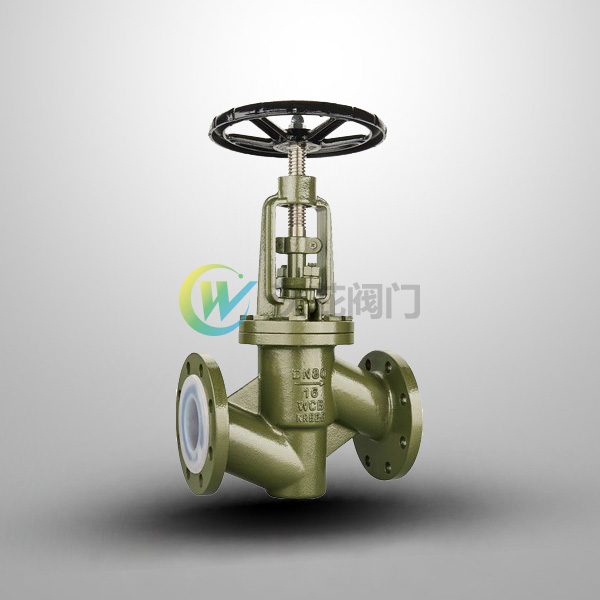

J41F46衬氟截止阀

产品概况

产品型号：J41F46 公称通径：DN15~350mm 压力等级：0.6、1.0、1.6MPa 适用温度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料） 设计与制造：GB12235 结构长度：GB12221（1系列） 法兰连接尺寸：GB4216

J41F46衬氟截止阀产品概述

      沃茈阀门生产销售的J41F46衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。

J41F46衬氟截止阀产品用途

     J41F4衬氟截止阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。

J41F46衬氟截止阀阀门测试

 衬里层：电火花检测

 实验与检验按GB/T13927标准  公称压力：PN阀体：PN×1.5 密封：PN×1.1

J41F46衬氟截止阀主要材料

 阀体：铸铁、碳钢 不锈钢 阀盖：铸铁、碳钢 不锈钢 衬里：氟塑料

 阀瓣：碳钢 、不锈钢，完全包覆氟塑料 阀杆：碳钢、不锈钢，部分包覆氟塑料 手轮：铸铁、碳钢

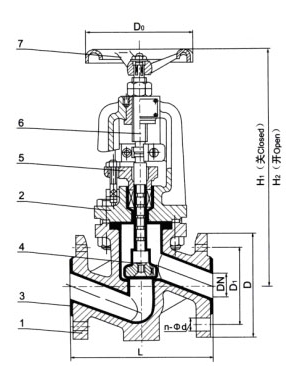

J41F46衬氟截止阀部件列表

1、阀体、2、阀盖3、阀体4、阀瓣5、压盖子6、阀杆7、手柄

主要外形尺寸

DN	PN	工作压力	L	D	D1	n-Фd	H1	H2	D0	质量
15	1.6   1.0	1.6	130	95	65	4-14	225	240	100	4
20			150	105	75	4-14	230	250	100	6
25			160	115	85	4-14	264	288	120	8
32			180	140	100	4-18	272	296	120	10.5
40			200	150	110	4-18	300	325	140	16.5
50			230	165	125	4-18	321	346	140	18
65			290	185	145	4-18	366	396	160	26
80			310	200	160	6/2-18	400	438	200	36.5
100			350	220	180	6/2-18	476	517	280	58
125		1.0	400	250	210	6/2-18	530	560	280	64
150			480	285	240	6/2-22	650	605	320	85
200			495	340	295	6/2-22	650	770	360	155
250		0.6	622	395	350	8/4-22	690	810	400	243
300			698	445	400	8/4-22	730	845	400	295
350			787	505	460	12/4-22
