| 工作电压 | 380V |
|---|---|
| 功率 | 22（kVA） |
| 绝缘电阻 | 220V |
| 抗电强度 | 380V |
| 外形尺寸 | 0.7~2（m） |
| 温度范围 | 120~330 |
| 用途 | 桥梁、工矿、石化、油田、通信、铁路、电力 |
| 重量 | 55（kg） |
| 品牌 | 泰力 |
| 型号 | ZJ20 |
| 加工定制 | 是 |
| 连续使用寿命 | 10 |
| 加热器类型 | 轴承加热器 |
泰力液压—专业制造轴承加热器，轴承自控加热器，ELD系列微电脑轴承加热器（感应加热器），SM38全自动智能加热器，SM20K轴承自控加热器，ELDC便携式轴承加热器，HA型轴承加热器(通用型），数控数显轴承加热器，DKQ系数控轴承加热器，HZ多功能加热器，ZJ20系列轴承加热器，BGJ系列感应加热器，ZJ20K齿轮快速加热器，轴承智能加热器（轴承涡流加热器），汽修工具系列。
请到我们主网站访问更多产品,详细资料及具体使用方法，
//www.tltools.com.cn
请将网址复制后粘贴到浏览器中再访问！
ZJ20系列轴承加热器(自动退磁)
一、用途
ZJ20系列轴承加热器，主要用于对轴承、齿轮、连轴节、铁路机车的轮心、轮箍等多种类型的金属件进行加热，使之膨胀，以满足过盈装配或拆卸的需要。
二、产品型号及其意义
三、优点
有很多轴承是在安装过程中损坏的，加热方法不当是重要原因之一。如采用烧焊工具加热，会造成轴承变形；采用炉火加热，轴承两面受热不匀；采用油浴加热，会因油质不洁而使轴承污染，噪声增大；采用烤箱加热，太费时间。至于敲打安装，轴承更易受损。
现在最新的技术是使用ZJ20感应加热器，其优点是：
省钱 节电90%，节油100%，节约厂房占地面积70%；
省时 工作效率提高4倍以上，操作人员减少80%；
可靠 加热均匀，绝对清洁，有利于提高装配质量；
安全 绝无火警危险；
环保 无油汽油污染空气，有利于环境改善和工作人员的身体健康。
四、结构与工作原理
结构 ZJ20系列轴承加热器由干式自冷工频感应加热装置（以下简称主机）与控制设备组成。ZJ20X、ZJ20T为移动式结构，其它均为固定式结构。
五、工作原理
1、短路加热 主机为一特殊结构的变压器，可移动的轭铁用以直接穿套轴承或其它被加热工件。工作时，接通主机电源，工件（相当于副边绕组）中感应产生短路电流而被加热。
2、涡流加热 被加热工件与主机的铁芯组成一闭合的磁回路，工作时，工件中通过主机的磁力线产生涡流而被快速加热。
ZJ20X系列轴承加热器
主要技术参数主要技术参数见表1 轭铁规格见表2。
表1
| 型 号 技术参数 | ZJ20X-1 | -2 | -3 | -4 | -5 | -6 | -7 | ||
| 额定功率（ KVA ） | 3.3 | 5.5 | 7.5 | 11 | 13 | 18 | 22 | ||
| 额定电压（ V ） | 220 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 额定电流（ A ） | 12 | 14.5 | 19.7 | 28.9 | 34.2 | 47 | 58 | ||
| 加热工件 | 内径（㎜） | 30-100 | 85-200 | 120-250 | 150-360 | 180-400 | 内燃机齿圈 | ||
| 最大外径（㎜） | 280 | 360 | 400 | 450 | 500 | ||||
| 宽度㎜ | 115 | 150 | 180 | 200 | 220 | ||||
| 重量（㎏） | 55 | 105 | 120 | 135 | 150 | 180 | 250 | ||
表2
| 型 号 | 轭铁规格 | 尺寸 | 数量 | 适用范围内径（㎜） |
| ZJ20X-1 | 11 | 20 × 20 | 1 | 30-55 |
| 13 | 40 × 40 | 1 | 55-85 | |
| 19 | 60 × 60 | 1 | 85-100 | |
| -2 | 21 | 70 × 70 | 1 | 85-115 |
| 22 | 80 × 80 | 1 | 115-200 | |
| -3 | 31 | 75 × 92 | 1 | 120-250 |
| -4 | 41 | 75 × 100 | 1 | 150-360 |
| -5 | 51 | 75 × 125 | 1 | 180-400 |

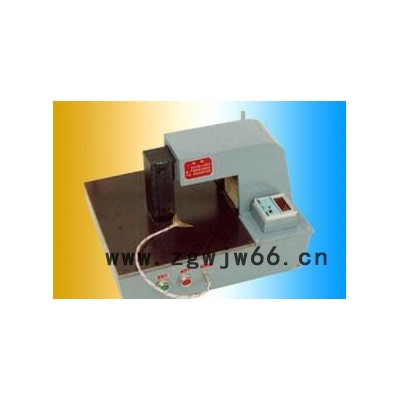

DKQ型数控轴承加热器
轴承是广泛用于机械传动的重要部件 ，但在装配修理过程中，由于公差配合要求产生的“过盈”给操作带来很大困难，通常给轴承施加外界压力或火焰加热、油煮加热或用最原始的技术即用铁锤敲击等方法，此法易造成轴被拉毛，轴承被损伤、噪声增大，使用寿命降低，另外能源消耗大，工人劳动强度高等缺陷，为此我厂最新研制开发的DKQ-I~V型全功能电子数控轴承轴套加热器解决了这一难题，从而在轴承应用领域中为国内首创。
本机利用变压器短路环中的大电流与电机的涡流热效应原理，引进欧美技术和有关电子器件，采用高精度温度传感器，电子数控显示器。对照轴承（套）温度加热选择参数表准确地利用金属热膨胀原理、为轴承（套）与轴的配合提供数据而顺利装配。
一、 主要结构：
主机由电源变压器、动铁芯(配套)、温度传动器、电子数控数字显示等部份组成。
二、 使用与操作：
1、根据轴承轴套与轴的配合要求，从参数选择表中将查得加热温度。
2、根据轴承的内径尺寸，选择不同直径的芯柱，并将其动铁芯旋在加热器面板上，将加热轴承套在动铁?? 芯芯柱上，然后将面板连同动铁芯芯柱一起推入，使变压器形成闭合磁路。
3、将加热器的电源分档开关拨至相应档位，接上电源，据轴承、轴套内径大小、加热时间在30秒至3分钟内即可完成。
4、将温度传感器端芯插头插入加热机座传感器插座中，再将该传感器感温头放在轴承或轴套内圈内，并将轴承压在感温头上面及工作台板上，使其接触良好，以便测温准确。
5、打开温度数字显示控制器、并开启电源开关，加温开始，温度数字显示器不断地显示轴承加热温度，待温度升至预定理想温度时，即可切断电源、拉出动铁芯、面板取出轴承、套入待装配的轴径、即告完毕。
三、 产品成套规格
| 型 号 | 适用轴承、轴套范围（内径） | 适用电压 | 最高加热温度 | 额定功率 Kw | |
| DKQ-I | Ф 28-Ф60 | 220V | ﹤ 300 ℃ | 3.5 | |
| DKQ-II | Ф 60-Ф90 | 220V | ﹤ 300 ℃ | 4 | |
| DKQ-III | Ф 90-Ф120 | 220V | 380V | ﹤ 300 ℃ | 4.5 |
| DKQ-IV | Ф 120-Ф150 | 220V | 380V | ﹤ 300 ℃ | 5 |
| DKQ-V | Ф 150-Ф200 | 220V | 380V | ﹤ 300 ℃ | 5.5 |
四、 注意事项：
1、该加热器升温快。接通电源后，要密切注视温度显示器，待温度升至预定数值后、立即关掉电源，以免温度过高破坏轴承金相组织。
2、取出已加热轴承一定要注意安全，防止烫伤。
3、使用完毕后要将温度数字显示器推入机内，以免碰坏并切断所有电源。

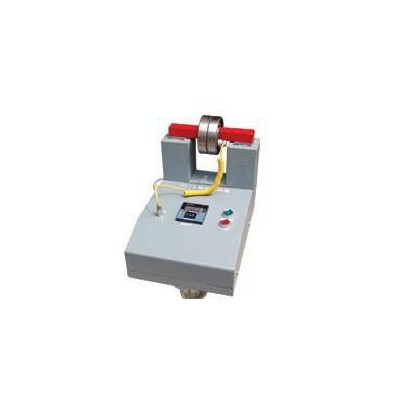

HA 型 轴 承 加 热 器
一、用途
HA系列轴承加热器，主要用于对轴承、齿轮、衬套、轴套、直径环、滑轮、收缩环、连接器等多种类型的金属件进行加热，通过加热使之膨胀，达到过盈装配的需要。
二、结构
HA系列轴承加热器由主机及控制箱组合一体安装在一手车上，移动式结构，便于现场施工灵活应用，可拆装的轭铁是直接用来穿套轴承或其它加热工件之用。
三、 术参数及性能
| 型 号 项 目 | HA-1 | HA-2 | HA-3 | |
| 额定功率 | 2.2KVA | 3.3KVA | 5.5KVA | |
| 额定电压 | 220V | 220V | 380V | |
| 额定电流 | 10A | 12A | 15A | |
| 控制方式 | 温控 | 温控 | 温控 | |
| 最高加热温度 | 300 ℃ | 300 ℃ | 300 ℃ | |
| 加热工件 | 内径 | Ф30-70 ㎜ | Ф 70-100 ㎜ | Ф100-200 ㎜ |
| 外径 | 最大 Ф 250 ㎜ | 最大 Ф 360 ㎜ | 最大Ф 440 ㎜ | |
| 宽度 | 110 ㎜ | 115 ㎜ | 140 ㎜ | |
| 重 量 | 45 ㎏ | 55 ㎏ | 80 ㎏ | |
| 退磁效应 | 残磁≤ 1.0mT | |||
四、 附轭铁一览表
| 型 号 | 轭铁规格 | 尺寸 ( ㎜ ) | 数量 | 适用范围（加热工件内径㎜） |
| HA-1 | 14 | 20 × 20 | 1 | Ф30-55 |
| 15 | 40 × 40 | 1 | Ф55-85 | |
| HA-2 | 18 | 50 × 50 | 1 | Ф70-85 |
| 19 | 60 × 60 | 1 | Ф85-100 | |
| HA-3 | 22 | 70×70 | 1 | Ф85-115 |
| 23 | 80×80 | 1 | Ф115-200 |
备注：加热内径超过200mm的工件，我公司将接受用户预约订货，为你特制大功率加热器。

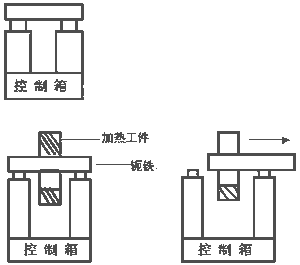

五、操作程序
1、将轭铁放置在主机的端面上。
2、将插头插入有控制开关的电源插座上。
3、检查接地线是否良好，通电后用测电笔测试。
4、按动启动按钮，主机通电。
5、检查轭铁对地应无电压。
6、按动停止按钮主机断电，停止加热。
7、根据不同规格的轴承或其它工件，选择不同的轭铁套上，将此轭铁 放在主机的顶端面上，应吻合平整。
8、加热时，应将传感器插入“传感插座”，并将传感器紧贴被加热工件。
9、当轴承加热到所需的温度，将会自动关断电源或按一下停止开关。
10、停止加热后，轭铁向左或向右移动，取下轴承后将轭铁再放回主机顶端。
11、如果重复使用，不间断地加热轴承，只需要将所加工的轴承再套进轭铁，按一下启动按钮即可。
六、注意事项
1、供电电源的接地线必须良好。
2、主机未放置轭铁前，严禁按启动按钮开关，否则会损坏仪器或烧毁保险丝。
3、滚珠轴承加热器温度切勿超过150℃。否则会引起轴承退火。
4、为了提高加热效率，根据轴承内孔尺寸选择相应的轭铁时，应尽量选横截面积较大的轭铁。
5、主机必须平整放置切勿侧斜，轭铁与主机端面须吻合。
6、必须当主机断电后，方可取轭铁中的加热部件。
7、轴承升温时，孔径涨量参照下表。
