| 不透水性 | 0.3Mpa 30min |
|---|---|
| 材质 | 改性沥青 |
| 产地 | 山东寿光 |
| 等级 | 国标II型 |
| 断裂伸长率 | 200（%） |
| 规格 | 1m*10m*4mm |

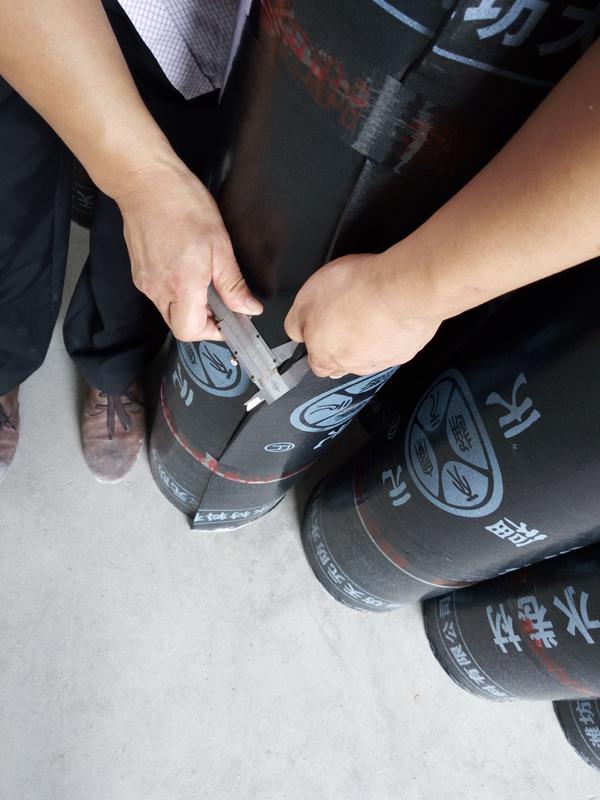

| 厚度 | 4mm |
| 抗弯强度 | 好 |
| 抗压强度 | 强 |
| 拉伸强度 | 强 |
| 撕裂强度 | 强 |
| 温度 | -20^35（℃） |
| 形态 | 层状 |
| 形状 | 片状 |
| 芯材 | 聚酯纤维 |
| 品牌 | 天福元 |
| 型号 | 1m*10m*4mm |
| 防水产品类别 | SBS防水卷材 |
| 准入认证 | ISO9002 |
| 胎基 | 聚酯胎 |
使用建议：
1. 聚酯胎基弹性体改性沥青防水卷材适用于的屋面和地下防水工程;
2. 玻纤增强聚酯毡胎基卷材适用于机械固定单层防水，但需通过抗风荷载试验;
3. 玻纤毡胎基卷材适用于结构稳定的一般屋面和地下防水工程;
4. 外露使用采用上表面隔离材料为不透明的矿物粒料的防水卷材;
5. 地下工程防水宜采用表面隔离材料为细砂的防水卷材;
施工要求
★ 必须严格按照GB50207—2002《屋面工程质量验收规范》及设计规定施工。
★ 基层
a)基层应有一定的强度，不应起壳、松动、凹凸不平，对屋面及分仓缝的尘土及异物必须清除。
b)基层要求干燥,含水量小于8%。一般基层发白不带明显水痕或用一块1m x 1m的油毡平坦铺贴在干净的找平层表面3-4h。如覆盖油毡的基层表面颜色仍与周围未覆盖部位一样，无明显水印，则含水率已经达到要求。
c)冷底子油应涂刷均匀，不应有硬块堆积或漏涂。
d)在有保温层的屋面施工，应严格依据设计留排气道及排气孔。
★ 施工方法
a)用热熔喷枪烘烤熔融卷材粘结面。
b)卷材与基层可以全粘，也可点粘或条粘，面积以坡度大小定**小粘接时，应先烘干烤页岩的一面至沥青熔融并覆盖页岩片后，再烘烤与其搭接的卷材。应随烘烤、随压实。搭接边处必须有多余沥青挤出。
c)卷材长边搭接，满粘法不小于70mm, 空铺、点粘和条粘时不小于100 mm；短边搭接，满粘法不小于100mm, 空铺、点粘和条粘时不小于150 mm。采用双层做法时上下两层卷材应错开1/3或1/2幅宽，不同缝。
d)在屋面阴阳角、天沟、雨水口、屋脊、搭接和收头节点部位，不允许存在皱折、空鼓、翘边、脱层和滑移等现象。
e)也可采用冷粘法施工。
f)施工完毕后自行观察检查施工质量。
g)不得穿钉鞋从事操作。
h)施工用材料如易燃品、应注意防火安全，并应备有灭火器材。
注意事项
贮存运输：
1. 避免日晒雨淋，干燥通风环境下贮存。储存温度不得低于相应规格产品柔度试验温度（-℃），不应高于50℃。立式存放，高度不超过两层；
2. 运输时必须立放，高度不超过两层，要防止倾斜或横压，必要时加盖苫布。
3. 正常贮存和运输条件下，贮存期自生产之日起为一年。
