TG系列高刚性大型CNC车床
TG-4000/6000系列是同等级车床中具有最强切削性能的大型车床。
不仅可以加工工程机械和造船业的大型部件，还广泛用于石油产业的大口径、
长尺寸管材的两端螺纹加工、能源领域的风力发电领域等部件的加工。

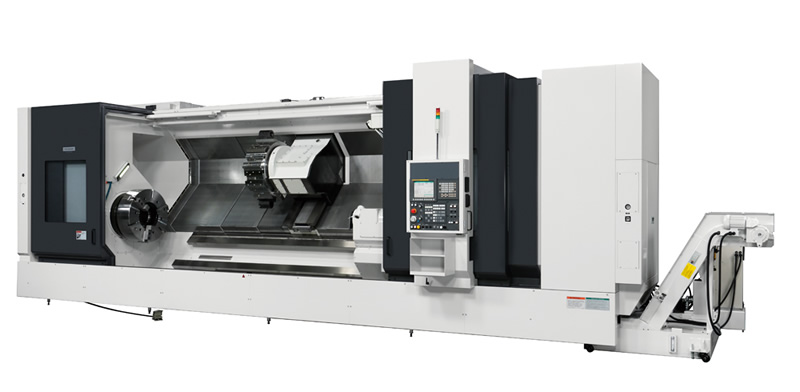

TG-4000
照片TG-4020包括可选。
适用于大直径工件、长直工件 强劲的切削力，极大提高产出 15"～28"卡盘 备有2种强力主轴台 全轴采用顶级的高刚性方导轨 高一等级45°强力斜床身 配置了高输出37/26/22kW主轴电机。 备有4种强力刀架 强力液压尾座 更多详细情况Open or CloseTG-6000
照片TG-6040包括可选。
同级中最强的车削性能 适用于大直径工件、长直工件 设计用于大口径管材两端加工的大镗头规格 15"～28"卡盘 备有4种强力主轴台 全轴采用了高可靠性的方型导轨。 斜床身结构 配置了高输出37/30kW主轴电机。 备有4种强力刀架 强力液压尾座 更多详细情况Open or Close主要机床规格
| （车削） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| TG-6010 | TG-6020 | TG-6030 | ||||||||
| 刀架形式 | 8工位刀架 (直装式) | 10角 (直装式) | 12工位刀架 (直装式) | 8工位刀架 (直装式) | 10工位刀架 (直装式) | 12工位刀架 (直装式) | 8工位刀架 (直装式) | 10工位刀架 (直装式) | 12工位刀架 (直装式) | |
| 最大加工直径 | mm | φ760 | φ730 | φ760 | φ730 | φ760 | φ730 | |||
| 最大加工长度 | mm | 1031 | 2031 | 4031 | ||||||
| 主轴转速 | min-1 | 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) | 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) | 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) | ||||||
| 主轴通孔直径 | mm | 131(A), 185(B), 275(C), 375(D) | 131(A), 185(B), 275(C), 375(D) | 131(A), 185(B), 275(C), 375(D) | ||||||
| 快速进给速度 | m/min | X : 12 / Z : 16 | X : 12 / Z : 16 | X : 12 / Z : 14 | ||||||
| 主轴电机 （30分钟/连续） | kW | 37/30 [OP. 45/37] | 37/30 [OP. 45/37] | 37/30 [OP. 45/37] | ||||||
| 机床高度 | mm | 2700 | 2700 | 2700 | ||||||
| 占地面积 *1 | mm | 5848×2360(A, B), 5848×2465(C, D) | 7067×2496(A, B), 7067×2601(C, D) | 8388×2526(A, B), 8388×2601(C, D) | ||||||
| 机床重量 | kg | 15500 | 18000 | 20500 | ||||||
A, B, C, D为主轴的类型。
*1) 包含切屑输送带
