种类 | 直通单向阀 |
---|---|
结构形式 | 直通式 |
标准 | 国标 |
类型(通道位置) | 直通式 |
材质 | 碳钢 |
产地 | 日本 |
工作温度 | 常温 |
类型 | 单向阀 |
连接形式 | 内螺纹 |
流动方向 | 单向 |
驱动方式 | 流体 |
适用范围 | 液压系统 |
适用介质 | 液压油 |
外形 | 微型 |
形态 | 直通式 |
用途 | 截止 |
执行标准 | 日标 |
零部件及配件 | 阀体 |
压力环境 | 高压 |
品牌 | ASK |
型号 | AIC-02-04-11-C2.5 |
加工定制 | 否 |
通道位置 | 直通式 |

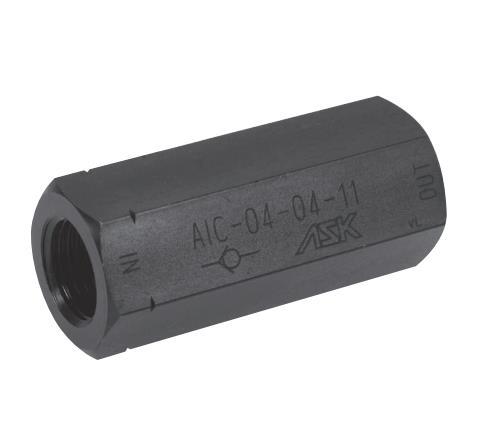

油圧アクセサリーHydraulic Accessories
チェックバルブ Check valve
配管接続が容易なインライン型! In-line type for easy pipe connection!
|
特長 客先要求に合わせたチョーク穴加工を致します。 A check valve with choke is also available as a standard item. The choke hole will be machined according to your requirements. |
形式
| ||
(1) | 機種 | インラインチェックバルブ |
(2) | ねじ口径 | 02 : Rc1/4 03 : Rc3/8 04 : Rc1/2 06 : Rc3/4 |
(3) | クラッキング圧力 | 04 : 0.04MPa(標準) 35 : 0.35MPa(オプション) 50 : 0.5MPa(オプション) |
(4) | モデルナンバー | 11 : 標準仕様(材質 : SUM) |
(5) | チョーク穴 | 無記号 : なし c : チョーク穴付 |
(6) | チョーク穴寸法(mm単位) | ねじ口径 02(Rc1/4)→ ?0.5~?2.5mm 03(Rc3/8)→ ?0.5~?4.5mm 04(Rc1/2)→ ?0.5~?5.5mm 06(Rc3/4)→ ?0.5~?6.5mm |
* オプション製品は、ねじ口径とクラッキング圧力の組み合わせをお問い合せください。
* For optional products, please contact us for combinations of screw diameter and cracking pressure.
仕様
最高使用圧力 | 25MPa |
耐圧 | 45MPa |
適用流体 | 一般石油系作動油 |
形式表
形式 | Rc*D | 質量 |
AIC-02-04-11 | Rc1/4 | 120g |
AIC-03-04-11 | Rc3/8 | 220g |
AIC-04-04-11 | Rc1/2 | 320g |
AIC-06-04-11 | Rc3/4 | 460g |
AIC-02-04-11-C※ | Rc1/4 | 120g |
AIC-03-04-11-C※ | Rc3/8 | 220g |
AIC-04-04-11-C※ | Rc1/2 | 320g |
AIC-06-04-11-C※ | Rc3/4 | 460g |

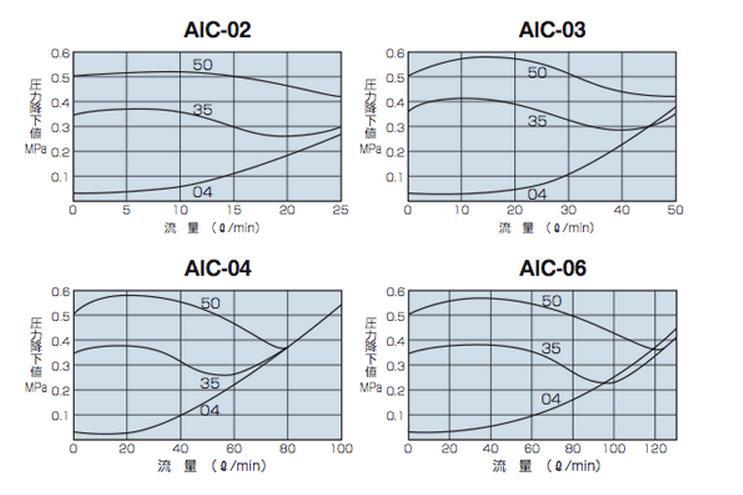

データシート*流量―圧力降下特性
測定条件/作動油:ISO VG32、油温:45 ± 5° AIC-04 50
