| 卡箍抱箍 | 拷贝林卡箍 |
|---|---|
| 表面处理 | 酸洗钝化表面 |
| 材质 | 202、304、316 |
| 产地 | 温州 |
| 公称通径 | 20-300（mm） |
| 规格 | DN20--DN300 |
| 抗弯强度 | 20mpa |
| 类型 | 两片式卡箍抱箍 |
| 认证 | CE |
| 适用范围 | 水处理、污水处理、热循环管道、 |
| 特性 | 环保 |
| 执行质量标准 | 美标 |
| 标准类型 | 美标 |
| 紧固直径 | 25-350（mm） |
| 品牌 | MY DREAM |
| 型号 | HG/T 3652-1999 DN25 |
| 加工定制 | 否 |
拷贝林(COUPLING)，不锈钢管道连接件，也叫挠性接头、卡套、对夹式活接、抱箍、沟槽接头、不锈钢沟槽箍、凹槽系统。主要应用在，水处理、供水系统、高层不锈钢供水、消防、空调系统等机械管道连接系统上。接头处采用平口型设计，利用接头键肩与管道的配合间隙揉性的要求，在保证强度的前提下，接头不完全卡紧管道，允许有部分的轴向和径向位移。接头的揉性设计可以适应管道偏差，且其性能不受影响。适用于有揉度要求的管路。具有快速、简易、可靠、经济、隔振和占用空间小的特点。
特点
快速：能快速连接管道,安装速度比法兰连接快4倍以上并且有挠,可防止位移漏水。
简易：沟槽式管接头比法兰轻，螺栓数量少，舍弃了法兰接头的对孔对锁等复杂程序，作业是无需特殊技术，作业人员只需扳手操作即可。安装对中方便，管件任意旋转
可靠：科学合理的设计为管路提供可靠耐久的三重保障。拷贝林挠性接头选用耐腐蚀橡胶圈密封，
C型结构，使得管内压力越大，密封好。
经济：沟槽式管接头与传统的法兰相比，施工和成本总费用可节省20%-40%。
隔振：管末段端可阻断噪音并防止震动的传播，C型橡胶圈充分发挥吸音和减振作用。扰性接头更能解决管
路热胀冷缩，整个系统不需要另加伸、缩接头。
占用空间小：沟槽式管接头与法兰连接所占空间的比例2：3。紧固螺栓无方向性，特别能克服因工作空间狭小带来的不便。
标准配置：不锈钢壳体（304 /316）、天然橡胶密封圈、不锈钢重型螺母
其它配置：球墨铸铁（铸钢）、橡胶密封圈、镀锌螺丝
应用范围
纯水系统、生活用水系统、市政给水系统、空调系统、消防系统等机械配管系统
安装方法
1．准备好符合要求的沟槽管段、配件和附件。
2．检查橡胶密封圈是否损伤，将其套上一根钢管的端部。
3．将另一根钢管靠近已套上橡胶密封圈的钢管端部、两端处应留有一定间隙，间隙应符合标准要求。
4．将橡胶密封圈套上另一根钢管端部、使橡胶密封圈位于接口中间部位、并在其同边涂抹润滑剂。
5．检查管道中轴线。
6．在接口位置橡胶密封圈外侧安上下卡箍、并将卡箍凸边卡进沟槽内。
7．用手力压紧上下卡箍的耳部、并用木榔头槌紧卡箍凸缘处、将上下卡箍靠紧。
8．在卡箍螺孔位置，穿上螺柱、并均匀轮换拧紧螺母，防止橡胶密封圈起皱。
9．检查确认卡箍凸边全圆周卡进沟槽内。

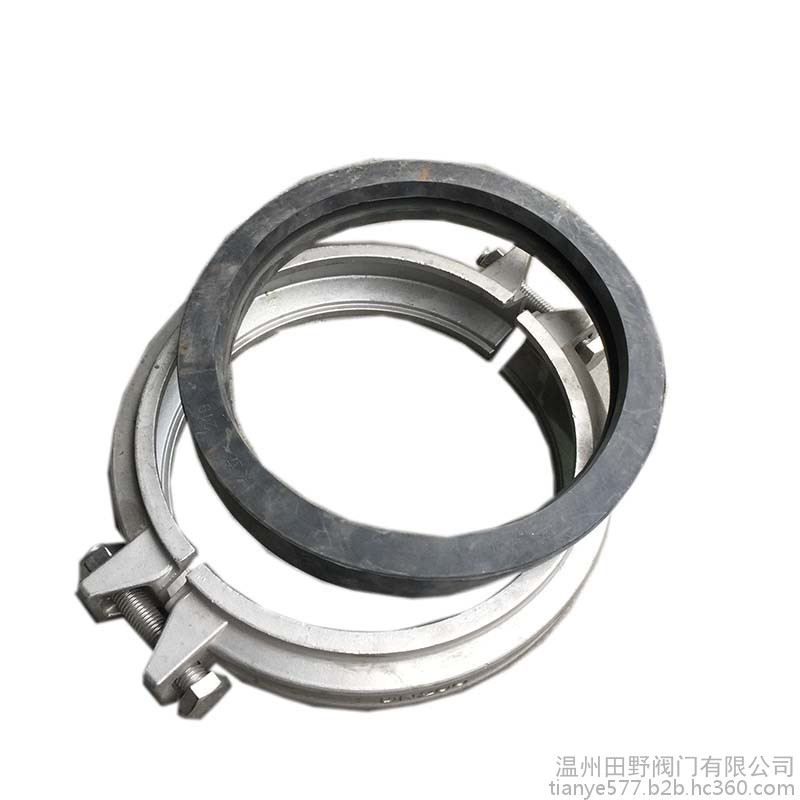

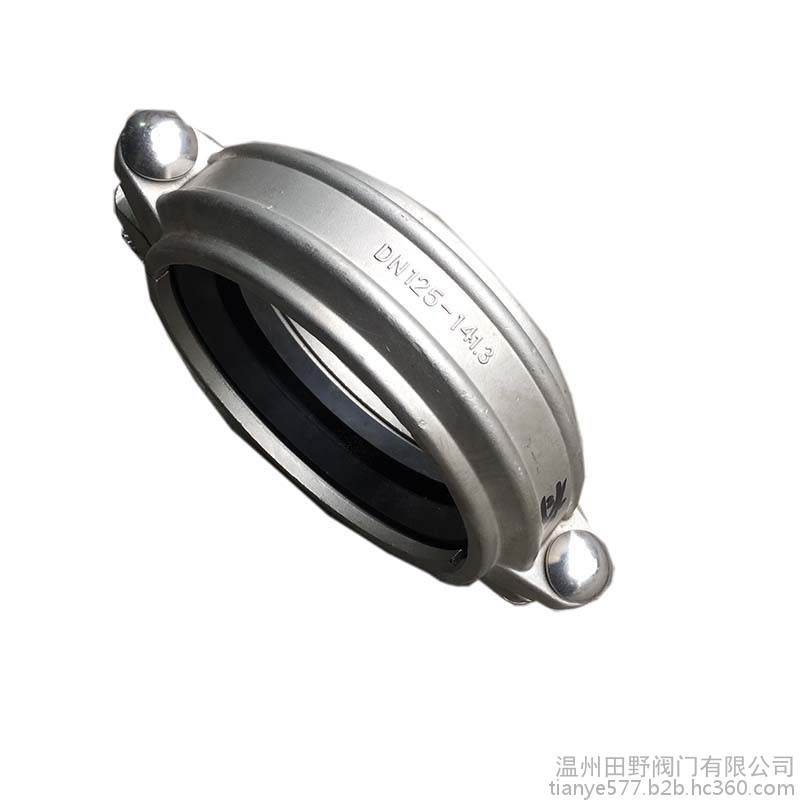

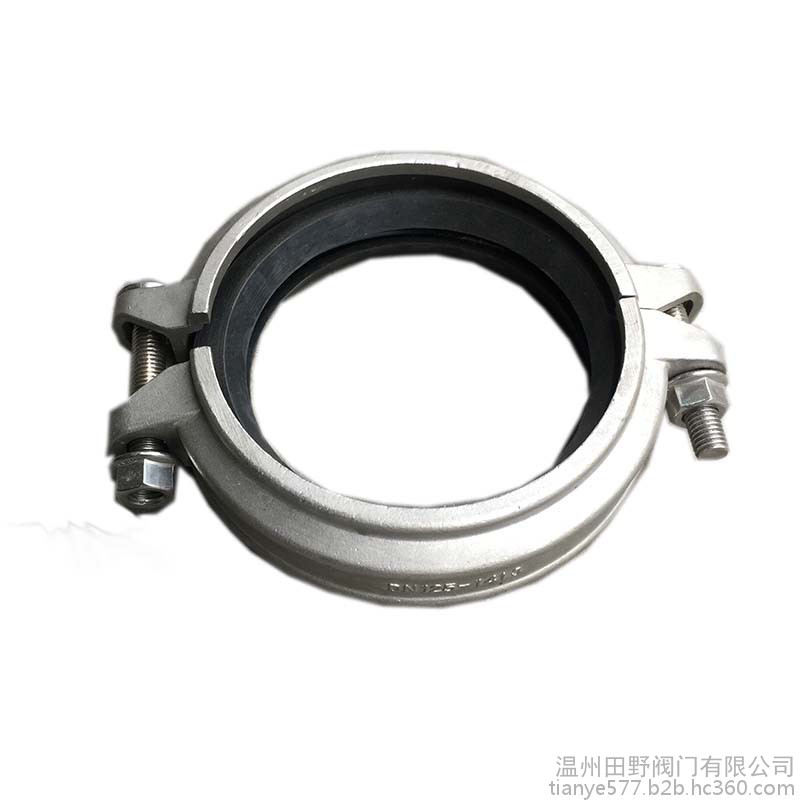

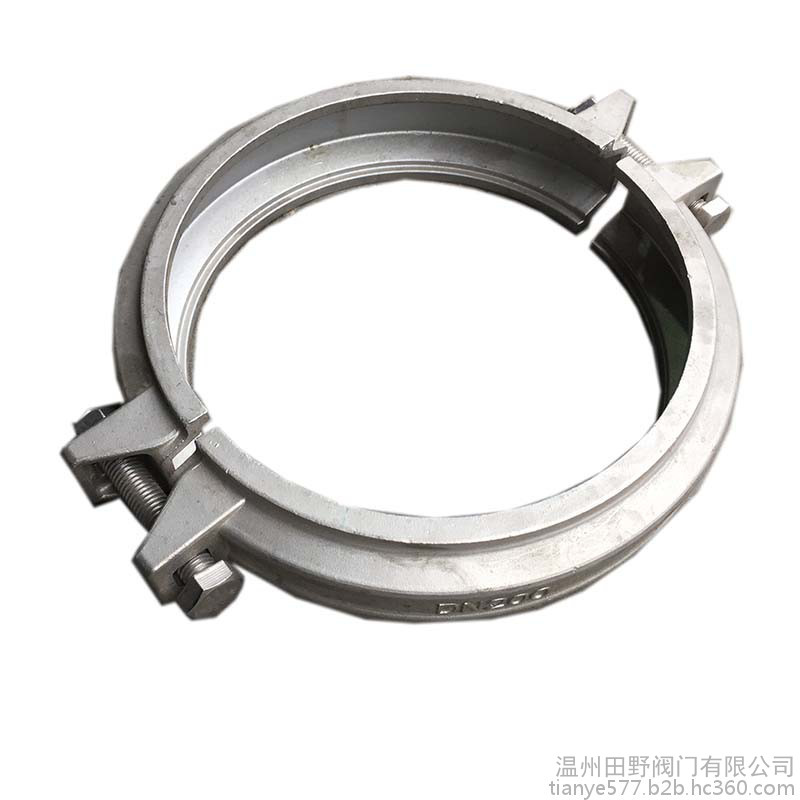

拷贝林沟槽卡箍实物照片拍摄
