| 类型 | 立式加工中心 |
|---|---|
| 重量 | 7000（kg） |
| 主电机功率 | 11（kw） |
| 界面语言 | 中文 |
| 主轴转速范围 | 8000（rpm） |
| 定位精度 | ±0.007 |
| 刀具数量 | 24 |
| 三轴行程(X*Y*Z) | 1000*600*600 |
| T型槽尺寸(宽*数量) | 18*5 |
| 动力类型 | 电动 |
| 布局形式 | 立式 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 整机保修一年，终身维修服务。 |
| 品牌 | 滕东 |
| 型号 | XH1060 |
此款加工中心机械部分是指：X 、Y向导轨均为线性滚动导轨副，Z向导轨为线性导轨副或淬火—贴塑滑动导轨副。可配圆盘式24把刀库。按国内相关标准装配、检验。
主要配置：
树脂砂铸件。进口滚珠丝杆（台湾上银或银泰）。精密锁紧螺母。进口滚珠线性导轨（台湾上银或银泰）。台湾产齿轮两档变速主轴（普森、丹铨）。主轴中心出水功能。进口轴承（NSK、NACHI）。进口联轴器（台湾尚品）。X、Y、Z(下)不锈钢导轨防护。日本河谷电子润滑泵。国产冷却系统含水泵、水箱。气动元件（台湾亚德客）。主轴箱采用平衡锤平衡系统。自动双螺旋排屑功能。系统标配FANCU 0I mate MD、GSK、KND等。圆盘式刀库BT40-T24（台湾圣杰、臻赏）。技术参数表：
主轴 | 台湾主轴（BT40-8000）(BT50-6000选配) |
X、Y、轴线轨 | 台湾上银、银泰 |
Z轴硬轨 | 导轨中频淬火、贴耐磨塑带 |
丝杠支撑轴承 | 日本NSK、NACHI |
齿形带 | 随主轴配套 |
联轴器 | 台湾尚品 |
润滑 | 河谷 |
床身结构 | 优质树脂砂铸件 |
自动排屑器 | 双螺旋式 |
工作台面积(mm) | 1300X620 |
行程（mm ）X、Y、Z | 1000X600X600 |
增压缸 | 台湾臻赏 |
"T"型槽 | 5-18X100 |
X、Y、Z轴丝杠、型号 | 台湾银泰/上银 4012/4012/4010 |
X/Y/Z伺服电机（Nm） | 20/20/20 |
工作台承重（Kg） | 700 |
进给快速度 （mm/min） X、Y、Z | 24000、24000、12000 |
定位精度（mm） | ±0.007（X/Y）±0.008(Z) |
重复定位（mm） | ±0.003（X/Y）±0.005(Z) |
主轴功率（Kw） | 11/15KW |
内防 | X/Y/Z（下）三轴不锈钢导轨防护 |
净重/毛重（T） | 6.8/7.2 |
立柱类型 | “人”字形（跨度1200mm） |
注意：本公司有修改参数的权利。变更时恕不另行通知。谢谢！！
一、 产品简介与用途
该产品为X、Y、Z三轴伺服控制半闭环式立式加工中心，结构及外形尺寸紧凑合理，主轴为伺服电机驱动。能够实现对各种盘类、板类、壳体、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于汽车零部件、电器仪表、摩托车、工具、五金、电机等行业的零件加工，可用于中小批量零件的高效加工制造，对复杂、切削余量大，主轴低速重切削零件的加工更显其优越性，也可组成自动生产线进行大批量生产，保证零件的产品质量和高效的生产。
二、 主要结构特点
1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在底座的内部分布着加强筋，滑座为箱体式结构，保证了基础件的高刚性和抗弯减震性能，立柱采用“人”字形结构，基础稳固，刚性好；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障。
2、 X、Y向导轨均为台湾滚动直线导轨，Z轴为线性直线硬轨副并在导轨上贴有塑带，耐磨性好。配合自动强制润滑，实现机床的高速运动；
3、 X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度；
4、 采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达8000rpm；
5、 主轴采用主轴气幕防尘及中心吹气结构，在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度；
6、 X、Y、Z(下)三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
7、 机床外防护采用全封闭结构设计，安全可靠；
8、 采用台湾高质量的24把圆盘式刀库，换刀准确，时间短，效率高，经百万次运转测试，符合可靠性要求；带有阻尼结构，能减少运动时的冲击，保证刀库的使用寿命；气动驱动，最短路径换刀；
9、 采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
10、 本机床操作方便，灵活快捷；
11、精度按GB/T20958.2-2007《加工中心 检验条件 第2部分：立式加工中心几何精度检验》和GB/T8771.4-1998《加工中心 检验条件 第4部分：线性和回转轴线的定位精度和重复定位精度检验》制造和验收。
定位精度可达： ±0.007（X/Y）±0.008(Z)
重复定位精度可达：±0.003（X/Y）±0.005(Z)
12、CNC控制系统（标准配置）
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口，能实现DNC加工。
三、 标准配置
1、 台湾主轴单元BT40-8000rpm;
2、 数控系统：系统FANCU 0I mate MD 主轴伺服电机功率11/15Kw， X/Y/Z轴进给电机：22Nm，BT40-T24圆盘式刀库。
3、 集中自动油润滑；
4、 全防护钣金护罩；
5、 水冷却、（气冷）。
6、 可选四轴分度头 烟台环球
四、 机床的随机附件
序号 | 名 称 | 规格或标记 | 数量 | 备注 |
1 | 弹簧夹头刀柄 | BT40-ER32-70 | 1 |
|
2 | 卡簧 | 4、6、8、10、12、14、16、 | 各1 |
|
3 | 拉钉 | P40T-1-MAS403 | 1 |
|
4 | 可调垫铁 |
| 6 |
|
5 | 内六角扳手 | 4、5、6、8、10 | 6 |
|

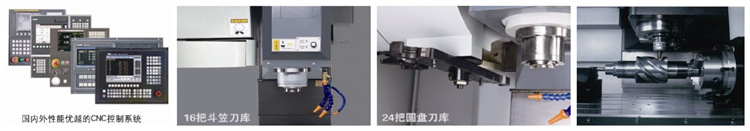

多样性选择
