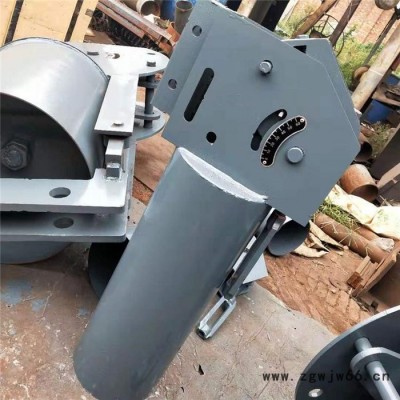

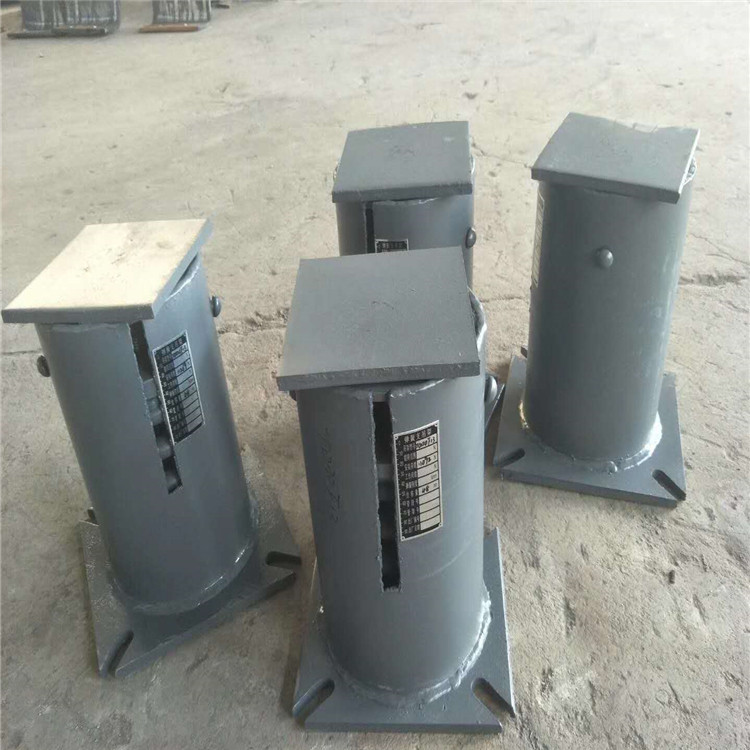

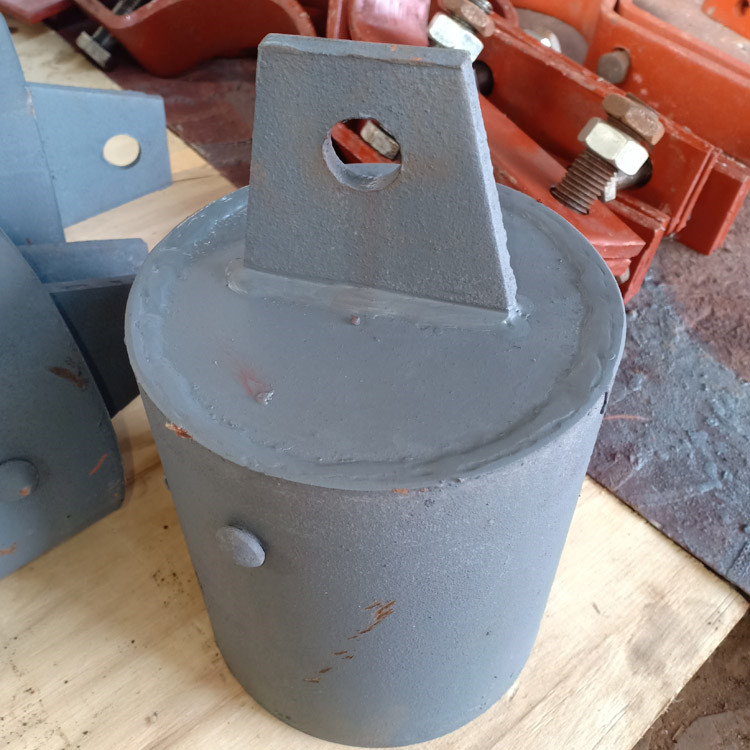

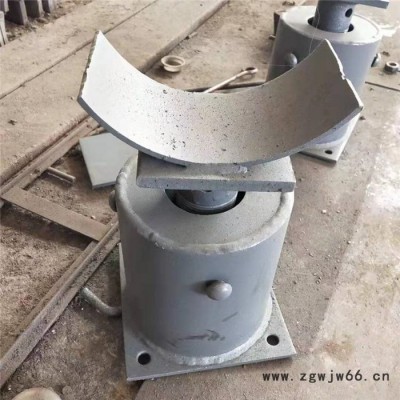

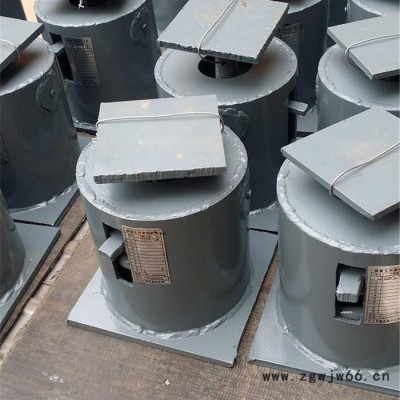

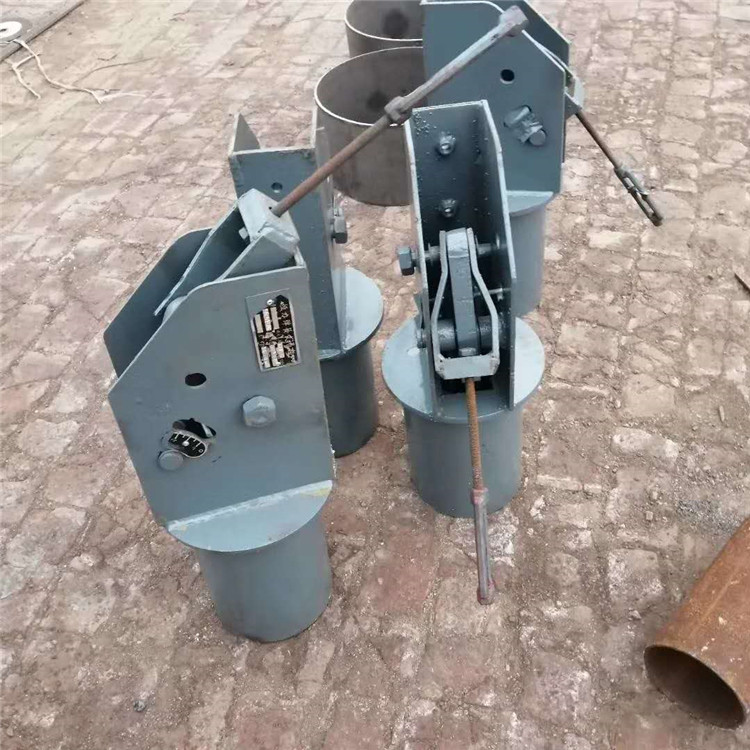

| 型号 | TD60E3 |
|---|---|
| 壳体外径 | 89mm |
| 壳体高度 | 143mm |
| 无载荷时L | 228mm |
| 位移量 | 140mm |
| 包装 | 木箱 |
| 工作载荷 | 1230N |
| 材质 | 碳钢 |
| 产地 | 河北孟村 |
| 适用范围 | 化工、电力管道 |
| 执行质量标准 | HG/T20644-1998 |
| 适用流体 | 气体,液体 |
| 经营模式 | 生产加工 |
| 品牌 | 泰诺 |
| 加工定制 | 是 |
| 使用温度范围 | 100℃ |
| 管道口径 | DN350 |
| 管道厚度 | 9.8mm |
保证弹簧支吊架装配精度的工艺方法：管道的装配首先应当保证装配精度和提经济效益。相关支吊架的制造误差必然要累积到封闭环上，构成了封闭环的误差。因此，装配精度较高，则相关弹簧支吊架的精度要求也较高，这对机械加工很不经济，有时甚至是不可能达到加工要求的。所以，对不同的生产条件，采取适当的装配方法，在略微提高相关零件制造精度的情况下来保证装配精度，是装配工艺的首要任务。
1.互换装配法：互换装配法是装配过程中，同种弹簧支吊架互换后仍能达到装配精度要求的一种方法。产品采用互换装配法时，装配精度主要取决于零部件的加工精度。互换装配法的实质**是用控制零部件的加工误差来保证产品的装配精度。
2.完全互换装配法：完全互换装配法是指装配时同种弹簧支吊架可以完全互换，即装配时弹簧支吊架不经任何选择、修配或调整**能达到装配精度的要求，因此称为“完全互换法”。完全互换装配法的实质是在满足各环经济精度的前提下，依靠控制弹簧支吊架的制造精度来保证的。在一般情况下，完全互换装配法的装配尺寸链按极值法计算，即各组成环的公差之和等于或小于封闭环的公差。其主要应用于精度的少环尺寸链或低精度的多环尺寸链的大批大好生产装配中。
