东莞市杰西自动化科技有限公司长期现货销售、批发滚珠丝杆支撑座！

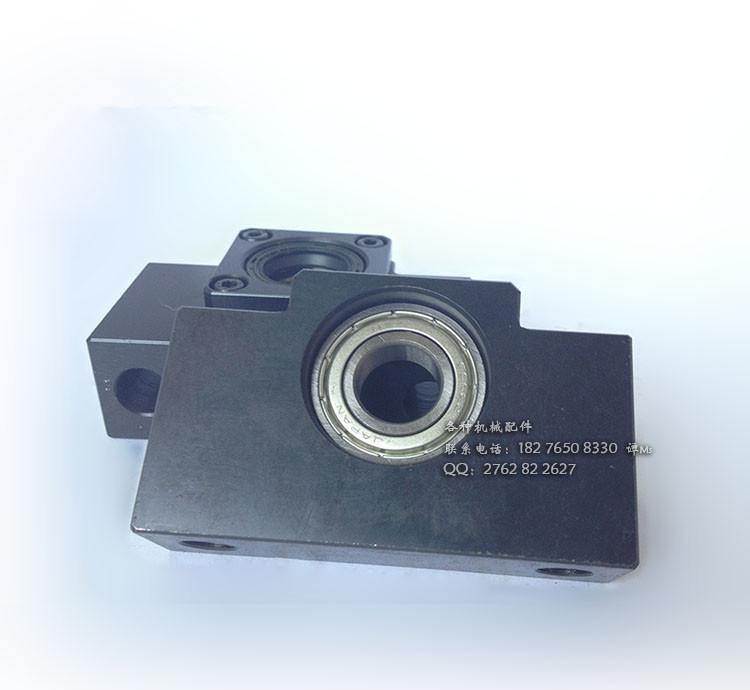

支撑座分A,B,E,F四种系列，A系列一般情况下多用在数控设备的Y轴，承重大，精度高！AK为固定端，AF为支撑端；主要型号有10，12，15，20等！平面磨光，发黑防锈，工艺精湛，价格合理，欢迎选购。

联系人： 杰西蔡生

联系电话：13538572254

联系Q Q:  757144080

国产** 杰西制造

【产品型号】

产品系列：BK、BF、EF、EK、FF、FK、AK、AF

以下型号常备库存

固定端方形：BK10、BK12、BK15、BK17、BK20、BK25、BK30、BK35、BK40

支撑端方形：BF10、BF12、BF15、BF17、BF20、BF25、BF30、BF35、BF40

固定端方形：EK06、EK08、EK10、EK12、EK15、EK20

支撑端方形：EF06、EF08、EF10、EF12、EF15、EF20

固定端圆形：FK06、FK08、FK10、FK12、FK15、FK17、FK20、FK25、FK30

支撑端圆形：FF06、FF10、FF12、FF15、FF17、FF20、FF25、FF30

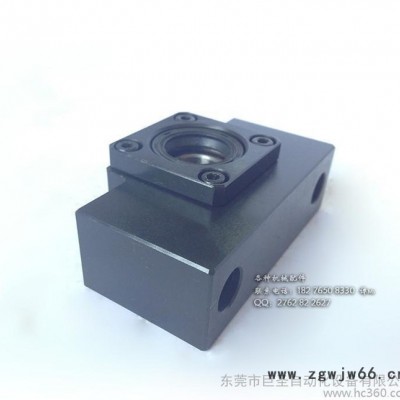

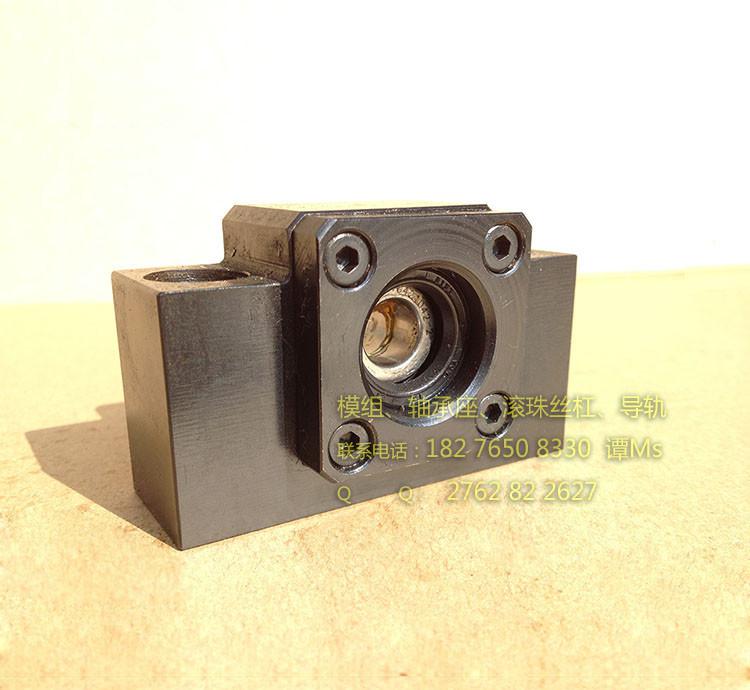

固定端方形：AK10、AK12、AK15、AK20

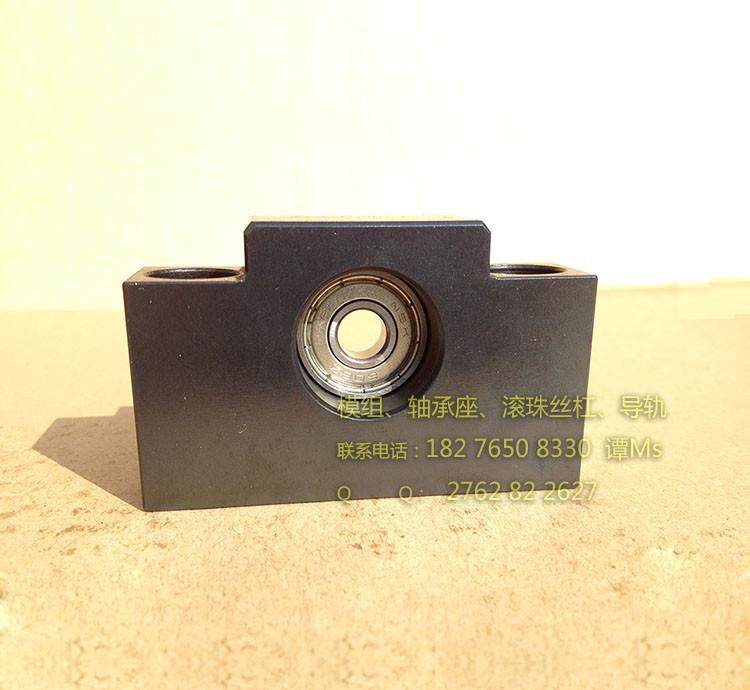

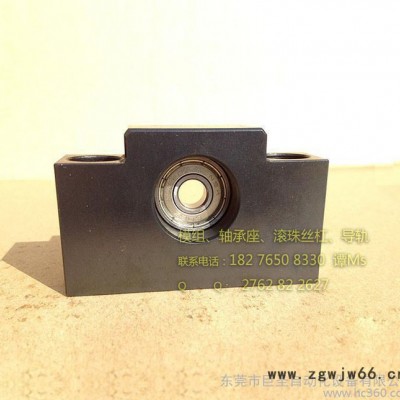

支撑端圆形：AF10、AF12、AF15、AF20

◎支撑座有8个型号，对标准滚珠丝杆库存品的轴端、成品，预备了标准化的支撑座EK、EF、FK、FF型，对一般滚珠丝杆预备了标准支撑座AK、AF、BK、BF型。固定侧装有经预压调整的P5级的配对角接触滚珠轴承，可依选用螺杆等级做**经济的搭配。高精度稳定的回转性能。
◎支撑侧使用深沟槽滚珠轴承。
◎支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂，用特殊密封。所以这些型号能够长期使用。

【安装程序】

(1)将固定侧安装到螺杆上。
(2)将固定侧插入，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定。
(3)支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。
注1：请勿将支撑单元拆解。
注2：螺杆轴插入支撑单元时，注意请不要将油密封垫片的凸缘球翻。
注3：用内六角固定螺栓压紧垫块时，为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。
另外在严酷的条件下使用时，还必须采取措施防止其他零部件的松池，详细情况请与HCH上海汉承联系。

【工作台程基座上的安装】

(1)使用支座把滚珠螺杆螺帽安装在工作台时，将螺帽插入支座并暂时拧紧。
(2)将固定侧暂时拧紧到基座上。这时，请将工作台靠近固定侧支撑单元并对准轴中心，调整工作台使基能平滑移动。
    ◎以固定侧为基准时，请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙。
    ◎以工作台为基准时，用薄垫片调整（角型支撑单元用）、或将螺帽外表面与安装部内面之间留一定间隙（圆形支撑座用）进行调整。
(3)将工作台靠近固定侧支撑单元，并对准轴中心，使工作台往返数次，一直调整到螺帽整个行程都能平滑运动，并暂时将支撑座拧紧在基座上。确认精度及完全拧紧支撑单元
    ◎用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙，一边按顺序完全拧紧滚珠螺杆的螺帽、螺帽支座、固定侧、支撑侧。

【与马达的连接】

(1).将马达支座安装到基座上。
(2).用联轴节将将马达与滚珠螺杆连接起来。(注意安装精度)
(3).请注意进行充分的试车运行。

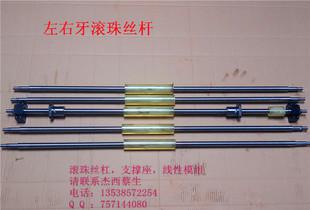

现货销售tbi 左右牙滚珠螺杆 双头丝杆 订制滚珠丝杠 ￥780.00 已售1577件 ￥920 原价：977.00 超级快车[搭] 厂家现货销售 机床丝杆支撑座 BK+BF15 国产精密滚珠螺杆轴承座 ￥197.00 已售8779件
