| 功率 | 1.5KW |
|---|---|
| 类型 | 带式输送机 |
| 输送距离 | 20m |
| 输送能力 | 1~10t/h |
| 品牌 | 科阳 |
| 型号 | TD20 |
| 加工定制 | 是 |
输送机产品介绍

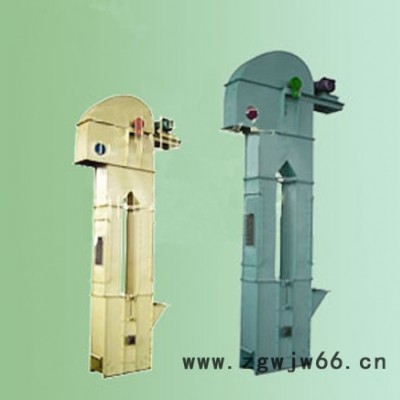

科阳KY-TH型提升机为目前应用较为广泛的提升机，用于垂直或倾斜时输送粉状、颗粒状及小块物料。具有提升高度大，结构简单、外形紧凑、输送量大、密封性能好、维护保养方便等特点。
因此在矿山、冶金、化工、建材、粮食、化工、煤炭、轻工、农业畜牧业等部门得到广泛应用。
斗型：有Q型(浅斗)、H型(弧底斗)、zd型(中深斗)、sd型(深斗)四种。被输送物料温度可在200-250℃范围。
主要技术参数表：
提升机 型 号 | KYTH315 | KYTH400 | KYTH500 | KYTH630 | KYTH800 | KYTH1000 | |||||||
料斗型号 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | |
输送量 | m3/h | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | 146 | 235 | 235 | 365 |
最大提升高度 m | 40 | ||||||||||||

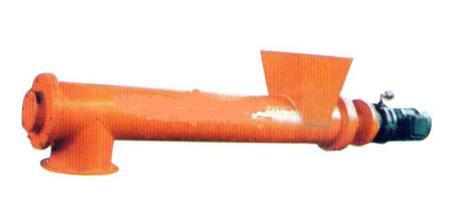

螺旋输送机特点与应用范围 :
螺旋机是利用螺旋的转动将物料沿机壳推移而达到运输的目的，其情况好像被持住不能旋转的螺母在螺杆上平移一般，使物料不与螺旋一起旋转的力是物料的重量和机壳对它的摩擦力。
本机的优点是：（1）结构简单、横截面尺寸小、成本低；
（2）便于中间加载和卸载；
（3）操作简单、方便；
（4）输送过程物料与外界隔离，密封性好；
螺旋输送机适宜于粉状、小颗粒状、小块状物料的输送，如面粉、水泥、煤粉、砂土、小块状的煤、石子等。不宜输送变质的、粘性的易结块的物料和大块的物料，这些物料或者粘在螺旋上随之旋转，或者在吊轴承处堵料。
本系列螺旋输送机直径有150、200、250、300、400、500、600mm七种规格。机长以三米起至七十米止，每隔0.5m一档,可在环境温度-20℃～＋50℃条件下，以小于20°的倾角输送温度低于+200℃的物料。
总体布置和结构特征 : 一台螺旋输送机通常由螺旋机主体、进出料口装置、驱动装置三大部分组成。
螺旋机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,最长的中间节靠近头节，相同长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。
在头节内装有止推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在尾节内还装有可轴向移动的径向轴承
以补偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋（S制法）和带式螺旋（D制法）两种。各螺旋轴之间采用法兰式联接和花键联接，保证了联接轴的互换性，便于维修。
机盖为瓦片式并用螺栓固定在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加防水橡胶石棉板 。
进、出料装置有进料口，方型出料口，手推式出料口，齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口位置时应注意保证料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。进，出料口还可根据用户需要做成圆形法兰．
驱动装置有ZQ系列减速器+Y系列电动机，YTC齿轮减速电机摆线针轮减速机三种。
中间轴承座轴承一种采用 PTM 材料，具有极高的自润滑性和耐磨性，使用寿命更长，另一种采用由粉末冶金压铸而成的含油轴承，其用于温度较高的场合。
螺旋输送机规格、技术参数:
规格型号 | |||||||||||||
GX15 | GX20 | GX25 | GX30 | GX40 | GX50 | GX60 | |||||||
n | Q | n | Q | n | Q | n | Q | n | Q | n | Q | n | Q |
20 | 0.9 | 20 | 2.1 | 20 | 4.1 | 20 | 7.1 | 20 | 16.8 | 20 | 32.9 | 20 | 56.9 |
30 | 1.3 | 30 | 3.2 | 30 | 6.2 | 30 | 10.9 | 30 | 25.3 | 30 | 49.4 | 30 | 85.3 |
35 | 1.5 | 35 | 3.7 | 35 | 7.2 | 35 | 12.4 | 35 | 29.5 | 35 | 57.6 | 35 | 99.5 |
45 | 2 | 45 | 4.7 | 45 | 9.3 | 45 | 16 | 45 | 37.9 | 45 | 74 | 45 | 127.9 |
60 | 2.6 | 60 | 6.3 | 60 | 12.3 | 60 | 21.3 | 60 | 50.5 | 60 | 98.7 | 60 | 170.6 |
75 | 3.3 | 75 | 7.9 | 75 | 15.4 | 75 | 26.6 | 75 | 63.2 | 75 | 123.3 | 75 | 213.2 |
90 | 4 | 90 | 9.5 | 90 | 18.5 | 90 | 32 | 90 | 75.8 | 90 | 148 | 90 | 255.9 |
120 | 5.3 | 120 | 12.6 | 120 | 24.7 | 120 | 42.6 | 120 | 101 |
|
|
|
|
150 | 6.6 | 150 | 15.8 |
|
|
|
|
|
|
|
|
|
|
190 | 8.4 |
|
|
|
|
|
|
|
|
|
|
|
|
主要技术参数：
LS-Y | 140 | 160 | 200 | 250 | 300 | 300 | 400 | ||
旋体直径（mm） | 140 | 163 | 187 | 238 | 290 | 290 | 365 | ||
旋体转速（r/min） | 300 | 300 | 260 | 200 | 175 | 300 | 175 | ||
机壳外径（mm） | 168×5 | 194×4.5 | 219×6 | 273×6 | 325×7 | 325×7 | 402×7-8 | ||
额定输出量Q（水泥） （t/h）45-0 | 9-12 | 20-30 | 32-50 | 53-70 | 60-82 | 85-120 | 110-140 | ||
输送长度 | 3-13 | 3-13 | 3-15 | 4-15 | 6-15 | 6-15 | 6-12 | ||
工作位置角度 | 0-60 | 0-60 | 0-60 | 0-60 | 0-55 | 0-55 | 0-55 | ||
电动机 | 型号 | L≤-7 | Y132S-4 | Y132S-4 | Y132M-4 | Y160L-6 | Y180M-4 | Y180M-4 | Y180M-4 |
功率（kw） | 5.5 | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 18.5 | ||
型号 | L≥7-量大 | Y132S-4 | Y132M-4 | Y160M-4 | Y180L-6 | Y180L-4 | Y180L-4 | Y180L-4 | |
功率（kw） | 5.5 | 7.5 | 11 | 15 | 22 | 22 | 22 | ||
注：
1、n―转速r/min（偏差允许在10%范围内）
2、Q―输送量m3/h（本输送量是在充填系数W＝0.35时计算出的）
物料的最大输送量（t/h）
| 150 | 200 | 250 | 300 | 400 | 500 | 600 |
煤粉 | 4.5 | 8.5 | 16.5 | 23.3 | 54 | 79 | 139 |
水泥 | 4.1 | 7.9 | 15.6 | 21.2 | 51 | 84.8 | 134.2 |
纯碱 | 3 | 6.7 | 10.7 | 17.7 | 35.5 | 70.4 | 97.2 |
螺旋机的螺旋直径有150、200、250、300、400、500、600mm七种，机长3~70m,极差为0.5m，可在环境温度为-20―50℃的条件下，以小于20°的倾角单向输送温度低200℃的物料。
D | LS-Y140 | LS-Y140 | LS-Y140 | LS-Y140 | LS-Y140 | LS-Y140 | |
168 | 194 | 219 | 273 | 325 | 402 | ||
Ha | 20 | 120 | 138.5 | 157 | 195 | 232 | 287 |
25 | 132 | 152.3 | 173 | 214 | 255 | 316 | |
30 | 145.5 | 168 | 190.5 | 236 | 282 | 348 | |
35 | 161.4 | 186 | 211 | 262 | 312 | 386 | |
40 | 180 | 208 | 236 | 293 | 249 | 431 | |
45 | 202.8 | 234 | 266 | 330 | 392 | 485 | |
50 | 231 | 266 | 302 | 375 | 447 | 552 | |

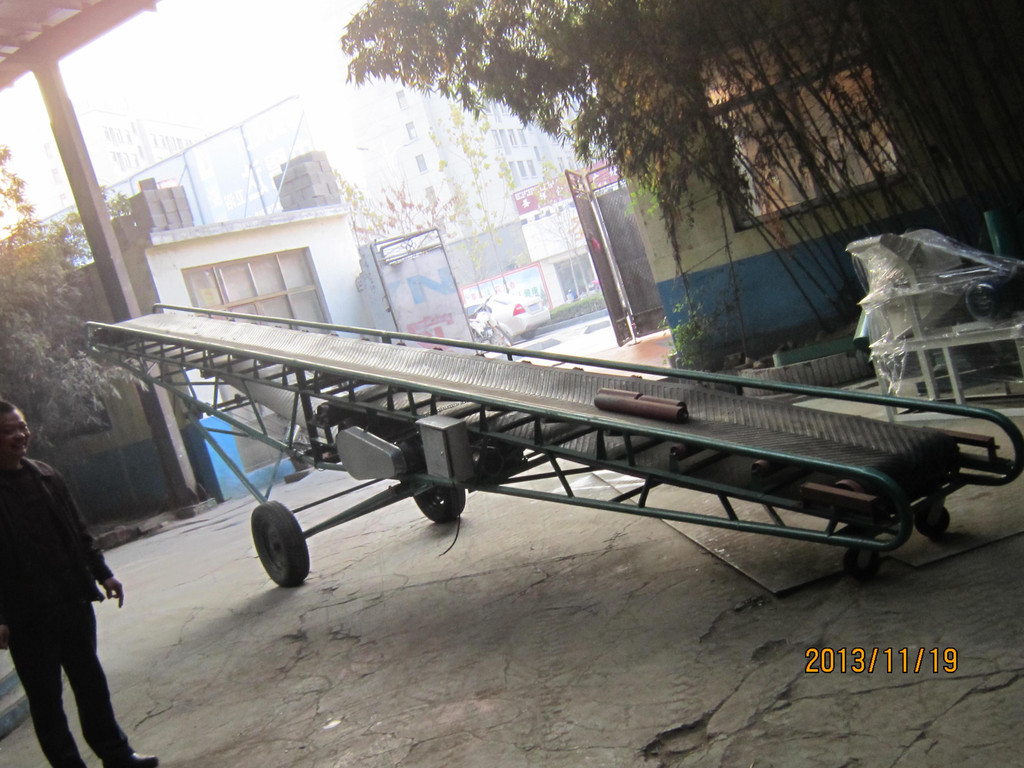

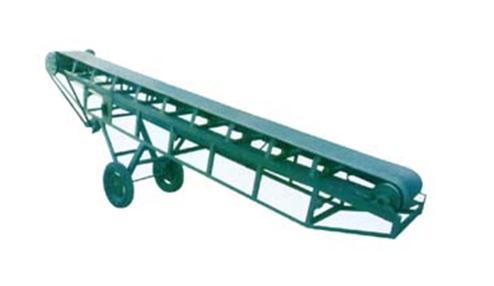

科阳胶带输送机适用于输送堆积密度小于1.67/吨/立方米，易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料，如煤、碎石、砂、水泥、化肥、粮食等。被送物料温度小于60℃。其机长及装配形式可根据用户要求确定，传动可用电滚筒，也可用带驱动架的驱动装置。
本公司经营产品：
（养殖类）：养殖平、环模颗粒机，秸秆粉碎机，青料打浆机，膨化颗粒机，青贮铡草机，燃料压块机，草料揉搓机，新型自动进料式粉碎机，立卧式搅拌机，螺旋提升机
（园林）：植树挖坑机，开沟机，便携式挖坑机，机械式挖坑机，嫁接机，绑枝机，高枝锯，割草机，松土机
（粮食加工设备）：粉条、粉丝机，淀粉机，单、双道果蔬打浆机，爪式粉碎机，玉米脱皮 制糁机，微型小麦面粉机，水饺机，面条机，豆腐机，榨油机，绞肉机
（生物能源设备）：木粉制粒机，秸秆压块机，移动升降皮带机，斗式提升机，打捆机，液压打包机
欢迎广大用户来电咨询或QQ联系，欢迎新老客户来厂考察、试机、选购
