首页 > 供应产品 > 不锈钢视盅、不锈钢视镜、不锈钢法兰、HGS 07钢制直通视镜

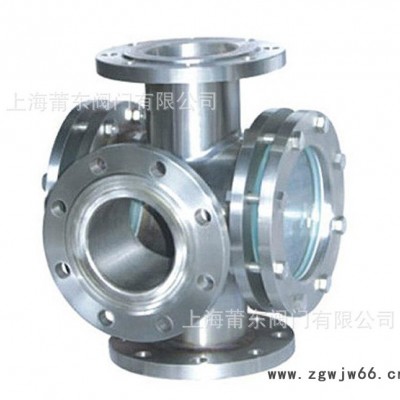

不锈钢视盅、不锈钢视镜、不锈钢法兰、HGS 07钢制直通视镜

产品：	浏览次数：741不锈钢视盅、不锈钢视镜、不锈钢法兰、HGS 07钢制直通视镜
工作压差：	1.6map
材质：	不锈钢
单价：	190.00元/件
最小起订量：	1 件
供货总量：	18886 件
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2021-12-18 07:33

详细信息

工作压差	1.6map
材质	不锈钢
连接形式	法兰
类型(通道位置)	直通式
驱动方式	水力控制
规格	DN15-150
品牌	SHPD
型号	HGS 07-103-01-1~7

由于市场价格浮动影响，以上产品价格属性仅供参考，详情以来电或旺旺在线咨询为准，直接拍下无效，真诚期待与您的合作，也希望能把我们最好的服务，最优质的产品传递给您！

产品[钢制直通视镜]的ˇ细资料

产品型号ˇ
产品名称ˇ	钢制直通视镜
产品特点ˇ	直通视镜ˇ用于排液或糟前的固流ˇ冷却水等液体管路上以观察液体流动情况。阀体材料ˇ有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围ˇ有2.5、6公斤/厘米2两种。工作温度ˇ金属≤200℃ˇ塑料≤80℃ˇ允许急变温度80℃ 公称直径ˇDN15~DN150厘米。钢制直通视镜,直通视镜,视镜

钢制直通视镜的ˇ细资料ˇ

钢制直通视镜,直通视镜,视镜

一、主要外形连接尺寸

Pg=2.5公斤/厘米2
公称直径Dg		外形尺寸		玻璃板		图号
英寸	毫米	H	L	直径	厚度	图号
1/2	15	200	181	65	10	HGS 07-101-01-1~7
3/4	20	200	181	65	10	HGS 07-101-02-1~7
1	25	200	181	65	10	HGS 07-101-03-1~7
	32	260	226	95	15	HGS 07-101-04-1~7
11/2	40	260	226	95	15	HGS 07-101-05-1~7
2	50	320	266	140	20	HGS 07-101-06-1~7
2/1/2	65	320	266	140	20	HGS 07-101-07-1~7
3	80	360	300	165	20	HGS 07-101-08-1~7
4	100	360	300	165	20	HGS 07-101-09-1~7
5	125	440	356	165	20	HGS 07-101-10-1~7
6	150	440	356	165	20	HGS 07-101-11-1~7

Pg=6公斤/厘米2
公称直径Dg		外形尺寸		玻璃板		图号
英寸	毫米	H	L	直径	厚度	图号
1/2	15	200	189	65	10	HGS 07-102-15-1~7
3/4	20	200	189	65	10	HGS 07-102-20-1~7
1	25	200	189	65	10	HGS 07-102-25-1~7
	32	260	234	95	15	HGS 07-102-32-1~7
11/2	40	260	234	95	15	HGS 07-102-40-1~7
2	50	320	278	140	20	HGS 07-102-50-1~7
2/1/2	65	320	278	140	20	HGS 07-102-65-1~7
3	80	360	308	165	20	HGS 07-102-80-1~7
4	100	360	308	165	20	HGS 07-102-100-1~7
5	125	440	350	165	20	HGS 07-102-125-1~7
6	150	440	350	165	20	HGS 07-102-150-1~7

一、主要外形连接尺寸

Pg=2.5公斤/厘米2
公称直径Dg		外形尺寸		玻璃板		图号
英寸	毫米	H	L	直径	厚度	图号
25		200	181	65	10	HGS 07-103-01-1~7
32		260	226	95	15	HGS 07-103-02-1~7
40		260	226	95	15	HGS 07-103-03-1~7
50		320	266	140	20	HGS 07-103-04-1~7
65		320	266	140	20	HGS 07-103-05-1~7
80		360	300	165	20	HGS 07-103-06-1~7
100		360	300	165	20	HGS 07-103-07-1~7
125		440	356	165	20	HGS 07-103-08-1~7
150		440	356	165	20	HGS 07-103-09-1~7

Pg=6公斤/厘米2
公称直径Dg		外形尺寸		玻璃板		图号
英寸	毫米	H	L	直径	厚度	图号
25		200	189	65	10	HGS 07-103-01-1~7
32		260	234	95	15	HGS 07-103-02-1~7
40		260	234	95	15	HGS 07-103-03-1~7
50		320	278	140	20	HGS 07-103-04-1~7
65		320	278	140	20	HGS 07-103-05-1~7
80		360	308	165	20	HGS 07-103-06-1~7
100		360	308	165	20	HGS 07-103-07-1~7
125		440	364	165	20	HGS 07-103-08-1~7
150		440	364	165	20	HGS 07-103-09-1~7

一、主要外形连接尺寸

Pg=2.5公斤/厘米2
公称直径Dg	外形尺寸		玻璃板		图号
公称直径Dg	H	L	直径	厚度	图号
25X32	260	226	95	15	HGS 07-105-01-1~7
40X50	320	266	140	20	HGS 07-105-02-1~7
50X60	320	266	140	20	HGS 07-105-03-1~7
65X80	360	300	165	20	HGS 07-105-04-1~7
80X100	360	300	165	20	HGS 07-105-05-1~7

Pg=6公斤/厘米2
公称直径Dg	外形尺寸		玻璃板		图号
公称直径Dg	H	L	直径	厚度	图号
25X32	260	234	95	15	HGS 07-106-01-1~7
40X50	320	278	140	20	HGS 07-106-02-1~7
50X60	320	278	140	20	HGS 07-106-03-1~7
65X80	360	308	165	20	HGS 07-106-04-1~7
80X100	360	308	165	20	HGS 07-106-05-1~7
