| 材质 | 衬氟 |
|---|---|
| 连接形式 | 法兰 |
| 结构形式 | 直通式 |
| 公称通径 | 15-500（mm） |
| 适用介质 | 水 |
| 驱动方式 | 手动 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 零部件及配件 | 阀体 |
| 用途 | 调节 |
| 类型(通道位置) | 二通式 |
| 规格 | DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN32,DN25,DN20,DN15 |
| 密封形式 | 软密封型 |
| 阀门 | 隔膜阀 |
| 主体材料 | 铸钢 |
| 品牌 | 守训 |
| 型号 | G41J |

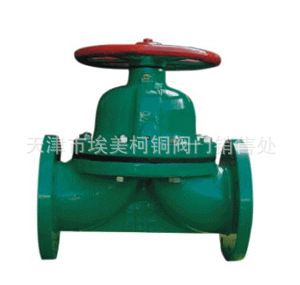

G41J衬胶隔膜阀的详细资料：
隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。
基本结构：
1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。
3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。”
衬胶隔膜阀设计规范：
遵循GB/T 12239，BS 5156标准
衬胶隔膜阀驱动方式：
手动衬胶隔膜阀、气动(常开或常闭)衬胶隔膜阀、电动衬胶隔膜阀
