| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-100（mm） |

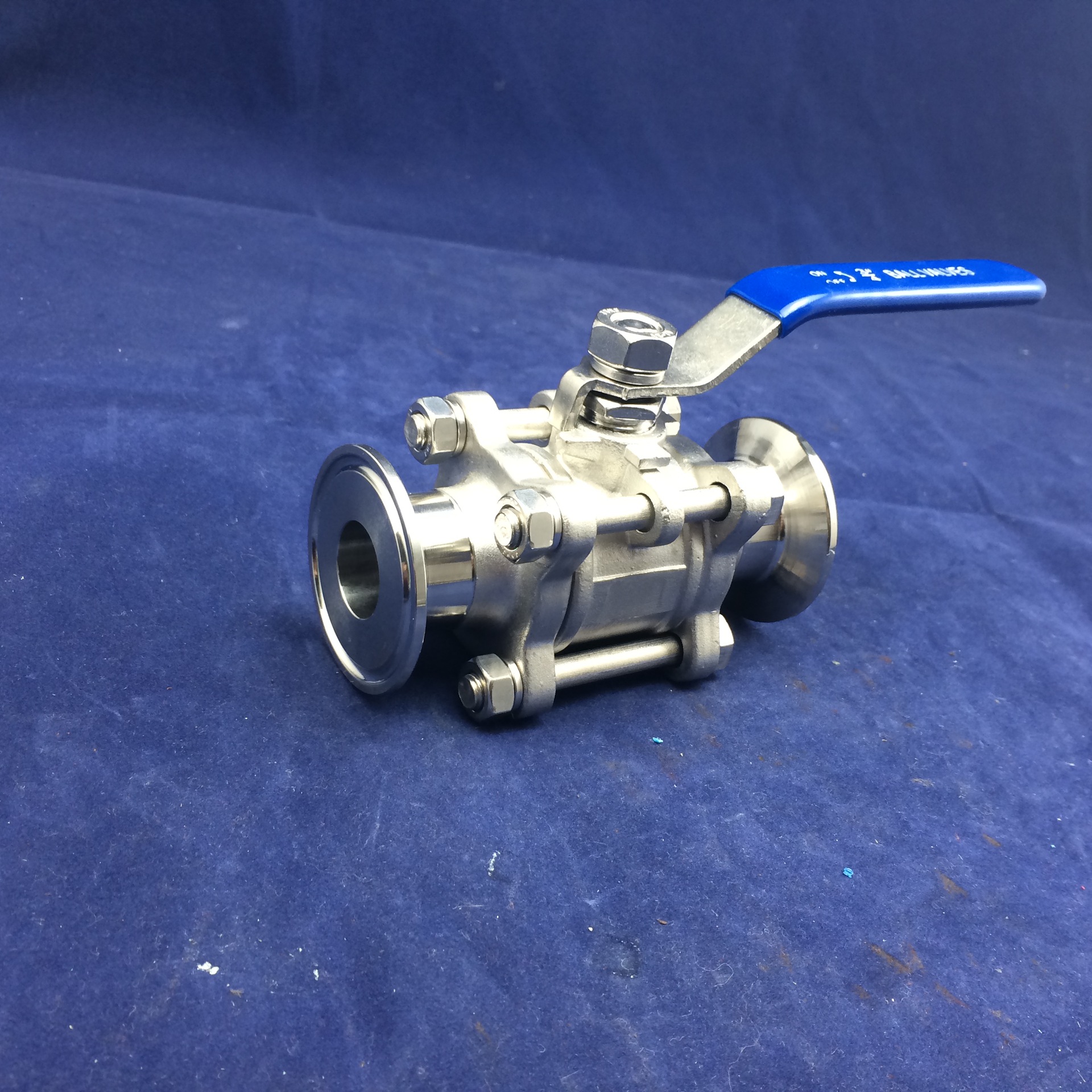

| 结构形式 | 浮动球球阀 |
| 连接形式 | 快装 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 适用介质 | 水、气、油 |
| 用途 | 截止 |
| 作用对象 | 泵 |
| 零部件及配件 | 阀杆 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | SENTE |
| 型号 | Q11F |
技术规范：
公称压力：1.6-4.0MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气体某些腐蚀性液体
■主要零件材料：
型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
Q21F-16C、Q21F-25C Q21F-40C、Q21F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不锈钢SS304 | 聚四氟乙烯PTFE 对位聚苯PPL | 聚四氟乙烯PTFE 对位聚苯PPL |
Q21F-16P、Q21F-25P Q21F-40P、Q21F-64P | 1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
Q21F-16R、Q21F-25R Q21F-40R、Q21F-64R | SS316/1Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
■主要外形尺寸：
公称通经(mm) | 尺寸(mm) | |||||
d | L | L1 | M | L0 | Q61带对接焊头总长 | |
6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
32 | 22 | 120 | 20 | 52×2 | 235 | |
40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
50 | 32 | 140 | 25 | 72×3 | 180 | 291 |
