步进电机微型驱动器 步进马达驱动器 微型高性价比驱动器
产品: 浏览次数:948步进电机微型驱动器 步进马达驱动器 微型高性价比驱动器
品牌: 研蓝,Nanotec
加工定制:
品牌: 研蓝
单价: 120.00元/个
最小起订量: 1 个
供货总量: 15000 个
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-17 01:08

详细信息
加工定制
品牌 研蓝
型号 PMD006

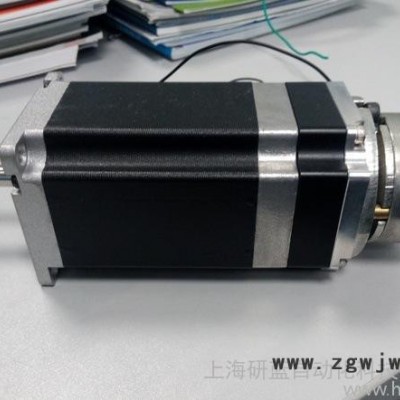

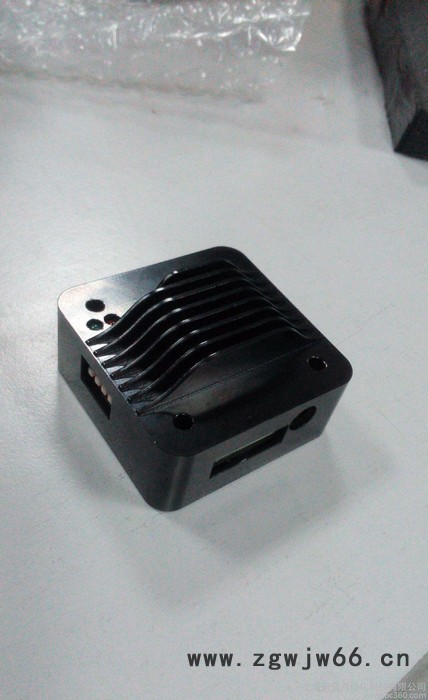

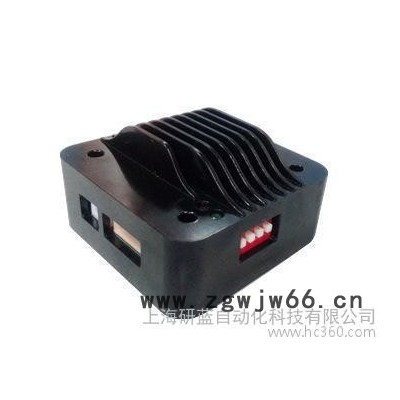

PMD006是一种微型一体化步进电机细分驱动器,可直接安装在42/57/86等系列步进电机的后盖上,具有体积小,驱动力极强,驱动86电机速度可达3500rpm,发热量低等特点。PMD006步进电机驱动器可以提供0~5A连续可调峰值电流,**大16 细分,空闲电流连续可调。

适用20(Nema8)-86(Nema34)电机**性价比,适合批量使用

2.2 功能特点8-36V 宽范围单电压供电
输出电流 0.5A ~ 5A,连续可调整
支持共阳,共阴,差分,双脉冲,脉冲方向等多种输入方式
支持 0/2/4/8/16 细分精度
支持 4/6/8 线两相步进电机
输入脉冲频率**高250Khz
具有 TSD,UVLO,OCP 保护功能
空闲电流 0-满负荷连续可调整
支持扭矩增强的全力矩模式


图 4-2 提供了一种共阳极的连接方法,适合连接控制器集电极开路型输出,例如PIO002xx。
当控制器输出电压在5V 以内时,电阻R 可以省去。

undefined

undefined

undefined

undefined



图 4-3 提供了一种差分的连接方法,在恶劣的环境中使用长线差分驱动器,可以显著提高信号的传输距离和抗干扰能力,典型的差分驱动器使用RS422 驱动芯片。



图 4-3 提供了一种差分的连接方法,在恶劣的环境中使用长线差分驱动器,可以显著提高信号的传输距离和抗干扰能力,典型的差分驱动器使用RS422 驱动芯片。
