| 加工定制 | 是 |
|---|---|
| 功率 | 0.02（KW） |
| 额定电压 | 12-36（V） |
| 速度响应频率 | 250（KHz） |
| 适用电机 | 两相混合式步进电机 |
| 品牌 | 研蓝 |
| 型号 | PMD006 |

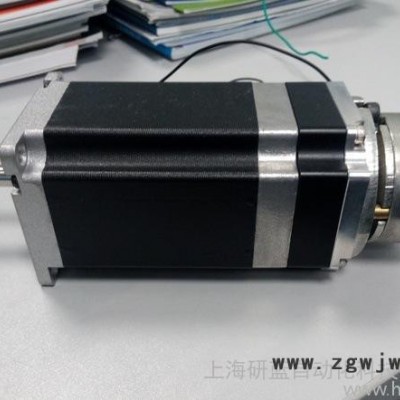

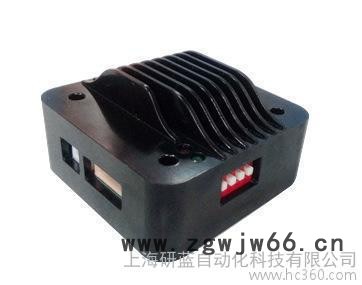

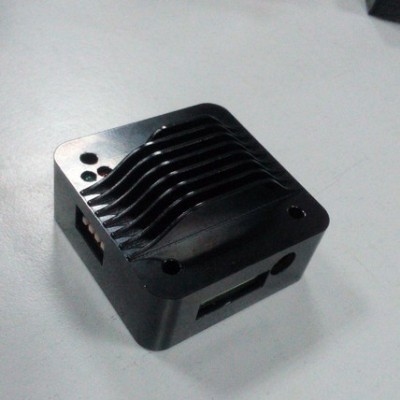

PMD006是一种微型一体化步进电机细分驱动器，可直接安装在42/57等系列步进电机的后盖上，具有体积小，驱动力强，发热量低等特点。PMD006步进电机驱动器可以提供0~4A连续可调峰值电流，**大16 细分，空闲电流连续可调。
2.2 功能特点8-36V 宽范围单电压供电
输出电流 0.5A ~ 4A，连续可调整
支持共阳，共阴，差分，双脉冲，脉冲方向等多种输入方式
支持 0/2/4/8/16 细分精度
支持 4/6/8 线两相步进电机
输入脉冲频率**高250Khz
具有 TSD，UVLO，OCP 保护功能
空闲电流 0-满负荷连续可调整
支持扭矩增强的全力矩模式
图 4-2 提供了一种共阳极的连接方法，适合连接控制器集电极开路型输出，例如PIO002xx。当控制器输出电压在5V 以内时，电阻R 可以省去。
