 JR127-8 130KW无刷电机起动器

     WSQ3无刷无环起动器概述：无刷无环起动器是一种克服了绕线式异步电动机装有滑环、碳刷和复杂的起动装置等缺点，而保留了绕线电机起动电流小，起动转矩大等优点的起动设备。凡原来采用电阻起动器、电抗器、频敏变阻器、液体变阻起动器、软起动器起动的 JR、JZR、YR、YZR 三相绕线转子交流异步电动机 (变速、装有进相机的除外）均可选用“无刷无环起动器”来更新换代。

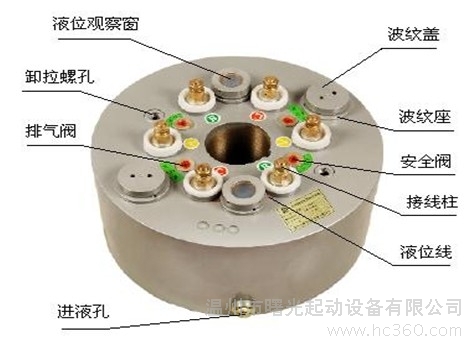

产品优点：     无刷无环起动器把传统的、繁琐的、多触点元件组成的起动装置去掉，采用无刷无环运行，操作简单，安装拆卸方便，可大大减少维修费用，其优点是：去掉滑环、碳刷、刷盒、刷盒支架、短路环及二次回路系统中的频敏变阻器、交流接触器、时间继电器等元件，并可保持电机原有的运行特性。主要技术参数：额定频率：50Hz额定电压：380V配用电机功率：15-125KW      a.轻载：0.6Me≤M≤0.8Me 、2.5Ie性能特点：     无刷无环起动器的工作原理是利用电动机在起动过程中，转子电流频率 fz 随转子转速升高而降低的关系 fz=f1×S，当转子转速由 0 上升到额定转速 Ne 时，转子电流频率则从 50Hz 平滑地降至1~3Hz。起动器阻抗 Zp=rp+jxp,其中铁损 rp的大小与频率的平方成正比，随着 fz 的降低，rp也随之下降，电抗 Xp=ωLP，同理，Xp 也减少。当起动结束后，sf1 很小，Zp 则降到很小甚至近似于零，因此电动机在起动时，既能限制起动电流，也能提高功率因数和增大起动转矩，是一种理想的起动装置。安装与接线：      与WZR无刷自控电机软起动器方式一致。 此电动机转子出头线有两种：即50KW以上的电动机转子有6个出头线（A-A、B-B、C-C），50KW以下的电动机转子只有3个出头线，本公司生产的无刷无环起动器也按功率大小，设有6个或3个接线柱。起动器装配完成后，将转子的出线接在起动器接线柱对应位置（对于有六根出线的电动机，应将同一相的两根导线，对称地接在起动器的两个接线柱上）即可。 产品型号含义及优点：     该起动器不仅使传统绕线转子电动机甩掉了庞大复杂的起动系统，而且它还解决了涡流损耗、漏电电抗、起动器发热等**的几个问题。该起动器是安装在电动机转子上作同步运行的一种降压装置，利用电机转速与惯性的作用，设置了真空短接开关，该短接开关内部采用真空灭弧室设计，杜绝了因爬电而造成起动器烧毁现象的发生。当电机达到额定转速，无需使用起动器时，短接装置会将线圈绕组自动断开，不仅节约了电能，而且线圈绕组也不会发热，保证了起动器的稳定运行。其优点是：去掉滑环、碳刷、刷盒和短路环，去掉二次回路系统中的频敏变阻器、交流接触器、时间继电器等元件，在实现电机无刷无环运行的基础上，真正保持了电机原有的运行特性，它在延长电机使用寿命的同时，也保证了起动器自身的使用寿命。无刷自控真空电机起动器必将以优良的起动性能、低廉的价格、对电源和负载自适应的能力、微小的体积、节能和运行维护方便等特点，获得更广泛的应用。
