供应高压电机起动器、绕线电机起动器

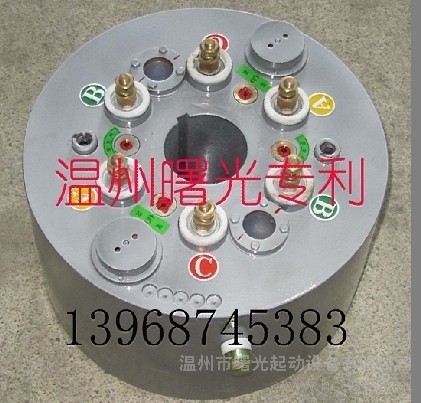

     该起动器不仅使传统绕线转子电动机甩掉了庞大复杂的起动系统，而且它还解决了涡流损耗、漏电电抗、起动器发热等**的几个问题。该起动器是安装在电动机转子上作同步运行的一种降压装置，利用电机转速与惯性的作用，设置了真空短接开关，该短接开关内部采用真空灭弧室设计，杜绝了因爬电而造成起动器烧毁现象的发生。当电机达到额定转速，无需使用起动器时，短接装置会将线圈绕组自动断开，不仅节约了电能，而且线圈绕组也不会发热，保证了起动器的稳定运行。其优点是：去掉滑环、碳刷、刷盒和短路环，去掉二次回路系统中的频敏变阻器、交流接触器、时间继电器等元件，在实现电机无刷无环运行的基础上，真正保持了电机原有的运行特性，它在延长电机使用寿命的同时，也保证了起动器自身的使用寿命。无刷自控真空电机起动器必将以优良的起动性能、低廉的价格、对电源和负载自适应的能力、微小的体积、节能和运行维护方便等特点，获得更广泛的应用。

工作原理：
      无刷液阻真空电机起动器的工作原理是利用电动机在起动过程中,它的阻值是一个变量，可随电机转子电流频率大小成正比例增减，起动器由线圈绕组、内外磁心、前后轭板、轴套、短接开关等主要零件组成一个圆形电抗器，把这个起动器安装在电动机转轴上，利用电动机在起动过程中，转子电流频率fz是随转子转速升高而降低的关系，即转子转速由0~ne，转子电流的频率则由50Hz平滑地降到1~3Hz，起动器铁损则由**大变到**小，等效于转子电路外接的电阻亦由**大变到**小，故能自动地随转子频率的变化作平滑调节。当电机转速接近额定转速时，短接开关在惯性力的作用下可将起动器自动短接，不需要任何辅助电器元件，很好的解决了转子的损耗、温升、负载电流偏高等造成的种种影响。

适用范围与技术参数:
     凡原来采用电阻起动器、电抗器、频敏变阻器、液体变阻起动器、软起动器起动的JR、JZR、YR、YZR三相绕线转子交流异步电动机（变速的、装有进相机的除外）均可选用“无刷自控真空电机起动器”来更新换代，其配用电机容量为50kw-1000kw使用**。拖动的设备如球磨机、破碎机、风机、空压机、水泵、输送机、炼胶机、缺氧机、轧机等不论正反转，偶尔与频繁起动都不影响。该起动器可适用于3KV、6KV、10KV，功率范围380kw-2000KW，甚至更大容量电机的降压起动。

 性能特点：
     WSZK无刷液阻真空电机起动器的起动电阻是液体的，它的主要电气机械性能类似于绕线式异步电动机软起动器，只是串入的电阻在离心力作用下，其阻值与速  度的平方成反比例连续减少，具有恒电流、恒转矩起动电机的功  能。它的**是：公司根据用户需要，可以使  起动电流在0.7—2.5le、起动转矩在0.7—2.5Me内任意设定，并使起动电流、起动转矩在起动过程中接近恒定。需要注意的是，当液面低于规定液位时，需补充电解液。
安装及接线:

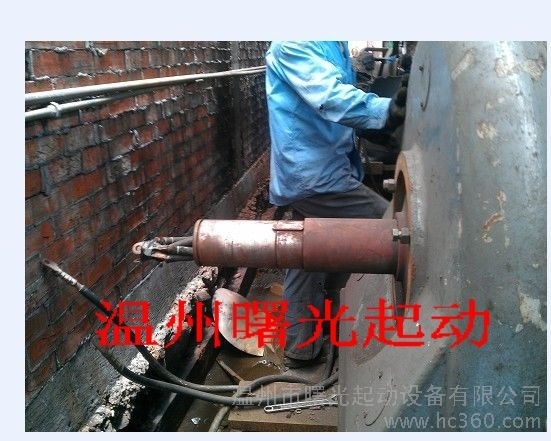

    1、先拆下电动机的护罩、滑环、碳刷、刷盒、刷盒支架及短路环装置(有的电机无短路环装置)等全部零件。
    2、拆卸滑环时，为防止后来接线时发生差错，应将同一相的两根导线捆在一起。
    3、用游标卡尺，分别测量电机的轴径和起动器的孔径、键宽、键高等尺寸是否相同，如有差异，应及时同本公司联系，以求解决。
    4、在轴上涂少许润滑脂或机油，将起动器键槽对准轴上的键 位置，然后用铜棒将起动器轻轻地敲击到装配位置，并用钢丝挡圈卡住，防止起动器轴向串动。
    5、装配时，切忌乱敲乱打，以免造成内部零件损坏或漏液。起动器装配完成后，将转子的出线接在起动器接线柱对应位置(对于有六根出线的电动机，应将同一相的两根     导线，接在同一色的两个接线柱上)即可，具体接线如下图所示。
