标准 | 国标 |
---|---|
材质 | 合金钢 |
工作温度 | 常温 |
公称通径 | DN50-65 |
规格 | DN50,DN65 |
结构形式 | 球式 |
连接形式 | 卡箍 |
流动方向 | 单向 |
驱动方式 | 水力控制 |
适用介质 | 水 |
外形 | 中型 |
形态 | 球式 |
用途 | 止回 |
种类 | SFCV橡胶瓣式 |
压力环境 | 常压 |
品牌 | 沪工 |
型号 | H84X |
加工定制 | 是 |
通道位置 | 直通式 |

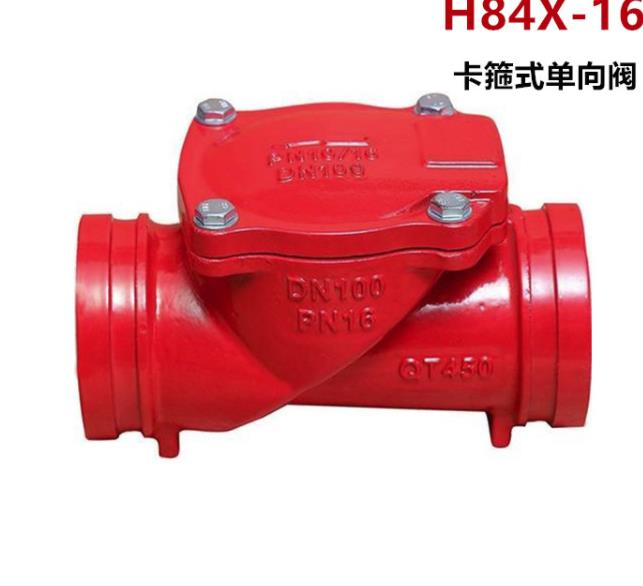

沟槽橡胶瓣止回阀H84X-16Q 沪工 卡箍式橡胶瓣止回阀
H84X-16Q卡箍橡胶瓣止回阀橡胶板止回阀-沟槽卡箍橡胶瓣止回阀H84X-16Q-旋启式止回阀-橡胶板止回阀-沟槽式橡胶瓣止回阀
橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。
阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。H84X-16Q卡箍橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。H84X-16Q卡箍橡胶瓣止回阀主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。H84X-16Q卡箍橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
