产品类型	三相异步电动机
极数	8极
额定功率	220KW
额定电压	380（V）
额定转速	735（rpm）
产品认证	ISO9001-2000
应用范围	冶金、起重、机械设备
品牌	上起
型号	YTSZ355L-8

YTSZ变频调速三相异步电机 YTSZ355L-8

YTSZ电机样本

YTSZ样本

YTSZ变频调速电机，是在YTSP系列变频调速三相异步电动机的基础上，根据冶金及起重用三相异步电动机的使用特点而开发的系列产品。具有过载能力大、机械强度高的特点。与变频调速良好的起、制动功能相结合，特别适用于采用变频调速、短时或断续周期运行、频繁起动和制动的场合。电机基本技术条件符合IEC60034－1和GB755国际和国家标准的规定，安装尺寸符合IEC72国际标准.

YTSZ起重变频电机的额定电压为380V，额定频率为50Hz。也可根据不同调速范围的要求以及使用场合供电电源的要求确定额定点的电压和频率（如400V, 440V, 460V及60Hz等）。额定电压400V, △接法的电机，改变Y接法后，可适用于电源电压为690V的场合。
YTSZ电机的绝缘等级为F级或H级，绝缘结构具有对变频器输出高载波频率电压的适应能力。
YTSZ电动机的调速范围广。在开环U/f控制的条件下，3～50Hz为恒转矩调速，50～100Hz（355机座号的4极电机及400机座号的电机为50～70Hz）为恒功率调速；在矢量控制的条件下，调速范围还可以扩大，恒转矩运行范围可以从基速到零速。过载能力强。额定电压、额定频率时，能够承受额定转矩的200％过载，历时1min。低频（1Hz左右）起动时的起动转矩可以达到额定转矩的150％。
YTSZ系列冶金及起重用变频调速三相异步电动机的接线方式，一般情况下，250及以下机座号为Y接法，280及以上机座号为△接法。当有特别要求时，也可脱离这种划分方式（如250及以下机座号可采用△接法，280及以上机座号采用Y接法）。

YTSZ系列电机的基准工作制为断续周期工作制S3，负载持续率为40％。其它工作制可按表1对技
术数据表中的功率进行折算。
电机防护等级为IP54，也可按需要制成IP55、IP56。
YTSZ冶金变频电机的冷却方式为IC416（全封闭，轴向风机冷却）。也可按需要制成IC411（全封闭，自带风扇冷却）或IC410（全封闭表面自冷），这时，技术数据表中的参数及调速范围要有所变化，具体变化情况在订货时协商。
YTSZ变频电机的基本安装型式为IMB3、IMB5、IMB35，并可在这三种基本安装型式的基础上派生其它安装型式。IMB5及其派生型式，IMB3、IMB35的派生型式，其机座号范围有所限制，具体在订货时商议。

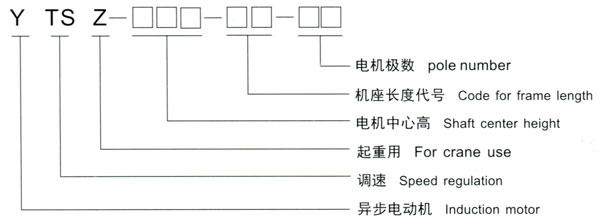

 YTSZ型号说明





订货须知：1.订货时注明电机的型号、功率、转速、绝缘等级、安装方式（卧式和立式）、输出轴（单轴和双轴）

YTSZ冶金起重变频电机   YTSZ变频电机   YTSZ起重变频电机   YTSZ电机   YTSZ电动机



若以下数据看不清楚，可查看：//www.sqdj66.com

YTSZ电机型号

YTSZ电机参数



型号	标称功率	额定电流	额定转矩	额定转速	最大转矩	转动惯量	重 量
					额定转矩倍
Type	Nominal	Rated	Rated	Rated	Max torque	Moment of	Weight
	Output	current	torque	speed	Rated torque	inertia
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ90S-4	1.1	3	7	1415	2.8	0.003	17
YTSZ90L-4	1.5	4	9.5	1415	2.8	0.004	27
YTSZ100L1-4	2.2	5.2	14	1435	3.2	0.008	33
YTSZ100L2-4	3	7	19	1435	3.2	0.01	37
YTSZ112M-4	4	9.5	25.4	1435	3	0.016	44
YTSZ132S-4	5.5	12	35	1455	3.2	0.028	80
YTSZ132M-4	7.5	15.5	47.7	1455	3.2	0.038	97
YTSZ160M-4	11	22	70	1465	3.5	0.085	125
YTSZ160L-4	15	29	95.5	1465	3.5	0.105	140
YTSZ180M-4	22	43.7	140	1465	3.5	0.148	210
YTSZ200L1-4	30	58	190.9	1465	3.2	0.248	280
YTSZ200L2-4	37	70	235.5	1465	3.2	0.282	300
YTSZ225M-4	45	84	286.4	1470	3.2	0.523	400
YTSZ250M-4	55	105	350.1	1470	3.2	0.733	480
YTSZ280S1-4	75	136	477.4	1465	3.3	1.17	530
YTSZ280S2-4	90	165	572.9	1465	3.3	1.383	565
YTSZ280M-4	110	200	700.2	1465	3.3	1.768	680
YTSZ315S-4	132	240	840.3	1465	3.5	2.878	900
YTSZ315M1-4	160	285	1018.5	1465	3.5	3.458	1025
YTSZ315M2-4	200	360	1273.3	1465	3.5	3.905	1095
YTSZ315L-4	220	385	1400.7	1465	3.2	4.336	1160
YTSZ355M-4	250	435	1591.7	1480	3.2	6.015	1500
YTSZ355L-4	315	550	2005.5	1480	3.2	7.445	1800
YTSZ400L1-4	355	615	2260.2	1475	3.2	10.27	2470
YTSZ400L2-4	400	685	2546.7	1475	3.2	12.68	2700

型号	标称功率	额定电流	额定转矩	额定转速	最大转矩	转动惯量	重 量
					额定转矩倍
Type	Nominal	Rated	Rated	Rated	Max torque	Moment of	Weight
	Output	current	torque	speed	Rated torque	inertia
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ112M-6	2.2	6.1	21	945	2.8	0.0185	44
YTSZ132S-6	3	7.5	28.6	960	3	0.0375	80
YTSZ132M1-6	4	9.5	38.2	960	3	0.0475	92
YTSZ132M2-6	5.5	12.8	52.5	960	3	0.0575	97
YTSZ160M-6	7.5	18	71.6	970	2.8	0.0875	125
YTSZ160L-6	11	26	105	970	2.8	0.1125	140
YTSZ180L-6	15	34	143	980	3	0.285	250
YTSZ200L1-6	22	45	210	980	2.9	0.38	300
YTSZ200L2-6	30	60	286	980	2.9	0.43	320
YTSZ225M-6	37	72	353	985	3.2	0.695	400
YTSZ250M-6	45	85	429	985	3.2	1.015	480
YTSZ280S-6	55	104	525	975	3.1	1.65	565
YTSZ280M-6	75	145	716.1	975	3.1	1.95	680
YTSZ315S-6	90	168	859.4	980	3	3.1	870
YTSZ315M1-6	110	205	1050.3	980	3	4.59	1025
YTSZ315M2-6	132	245	1260	980	3	5.19	1090
YTSZ315L-6	160	305	1528	980	3	5.78	1160
YTSZ355M1-6	200	370	1910	980	3.5	8.18	1600
YTSZ355M2-6	220	400	2101	980	3.5	9.31	1680
YTSZ355L-6	250	445	2387.5	980	3.5	11.45	1800
YTSZ400L1-6	315	605	3008.3	980	3.4	12.98	2600
YTSZ400L2-6	355	660	3390.3	980	3.2	13.97	2800

型号	标称功率	额定电流	额定转矩	额定转速	最大转矩	转动惯量	重 量
					额定转矩倍
Type	Nominal	Rated	Rated	Rated	Max torque	Moment of	Weight
	Output	current	torque	speed	Rated torque	inertia
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ160L-8	7.5	19	95.5	730	2.8	0.1325	140
YTSZ180L-8	11	26	140.1	735	3	0.285	250
YTSZ200L-8	15	35	191	735	2.8	0.38	300
YTSZ225S-8	22	47	280.1	735	2.8	0.585	360
YTSZ225M-8	30	63	382	735	2.8	0.6925	400
YTSZ250M-8	37	76	471.1	735	2.8	1.0475	480
YTSZ280S-8	45	92	573	730	2.8	1.65	565
YTSZ280M-8	55	118	700.3	730	2.8	1.95	680
YTSZ315S-8	75	153	955	735	2.8	3.65	870
YTSZ315M1-8	90	182	1146	735	2.8	5.45	1025
YTSZ315M2-8	110	220	1400.7	735	2.8	6.13	1095
YTSZ315L-8	132	265	1680.8	735	2.8	6.82	1160
YTSZ355M1-8	160	320	2037.3	735	2.9	9.31	1600
YTSZ355M2-8	200	395	2546.7	735	2.9	11	1680
YTSZ355L-8	220	420	2801.3	735	2.9	13.5	1800
YTSZ400L-8	250	520	3183.3	730	2.8	13.95	2800

型号	标称功率	额定电流	额定转矩	额定转速	最大转矩	转动惯量	重 量
					额定转矩倍
Type	Nominal	Rated	Rated	Rated	Max torque	Moment of	Weight
	Output	current	torque	speed	Rated torque	inertia
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ315S-10	55	124	875.4	585	2.8	3.65	870
YTSZ315M1-10	75	166	1193.7	585	2.8	5.45	1025
YTSZ315M2-10	90	196	1432.5	585	2.8	6.13	1095
YTSZ315L-10	110	230	1750.5	585	2.8	6.82	1160
YTSZ355M1-10	132	285	2101	585	2.7	9.69	1600
YTSZ355M2-10	160	336	2546.7	585	2.7	11	1680
YTSZ355L-10	200	425	3183.3	585	2.7	13.5	1800
YTSZ400L-10	220	510	3501.7	585	2.7	13.76	2800

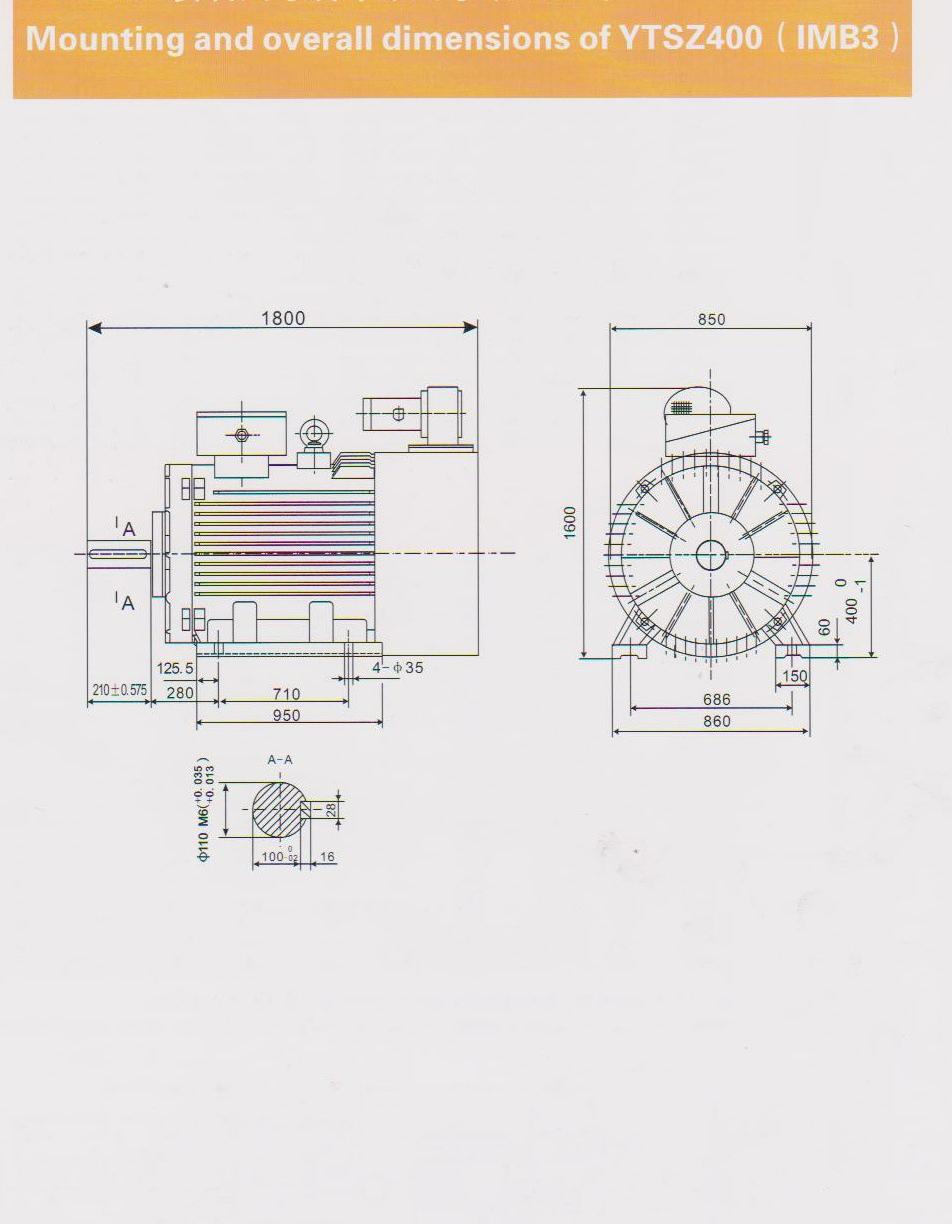

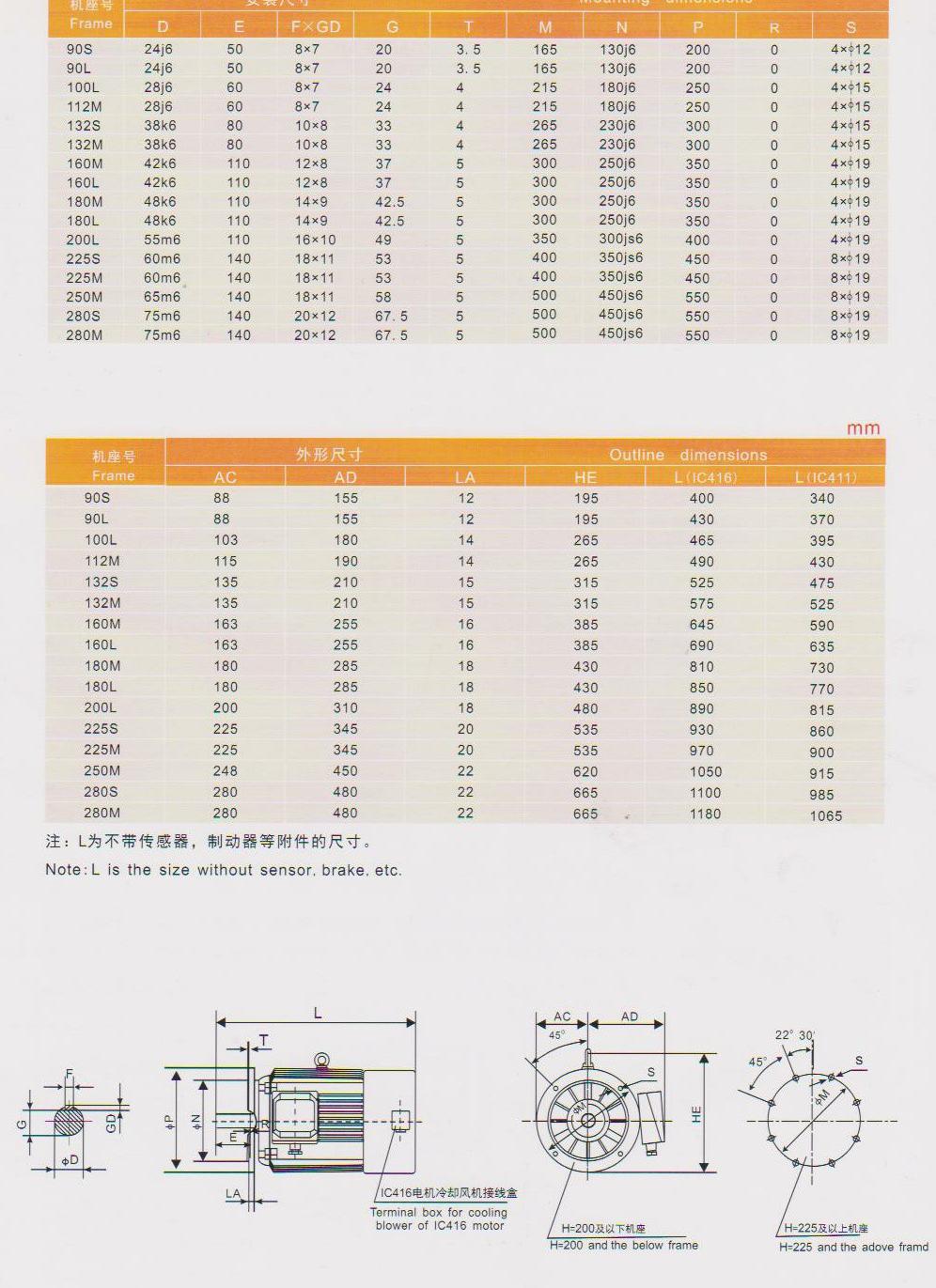

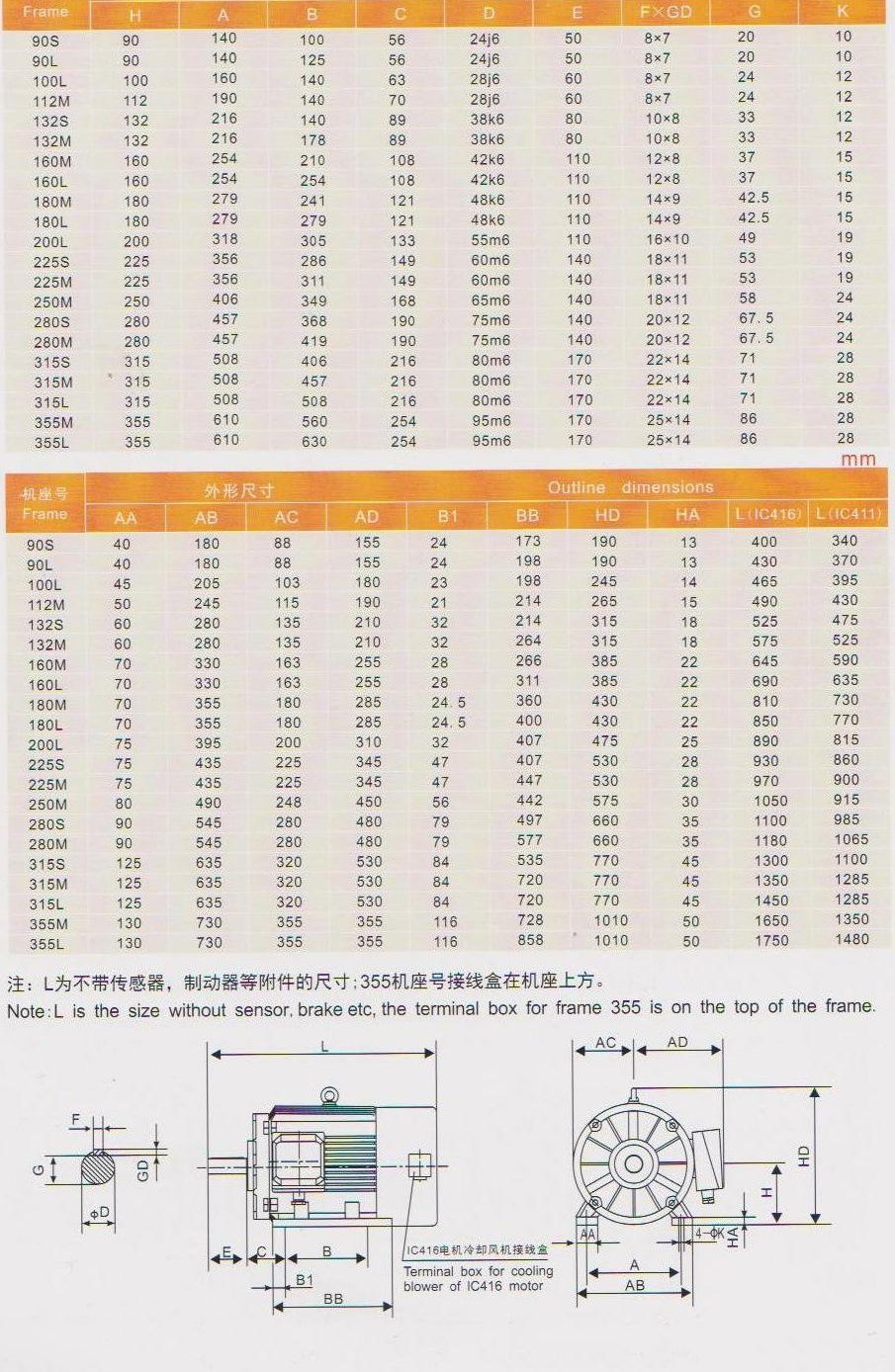

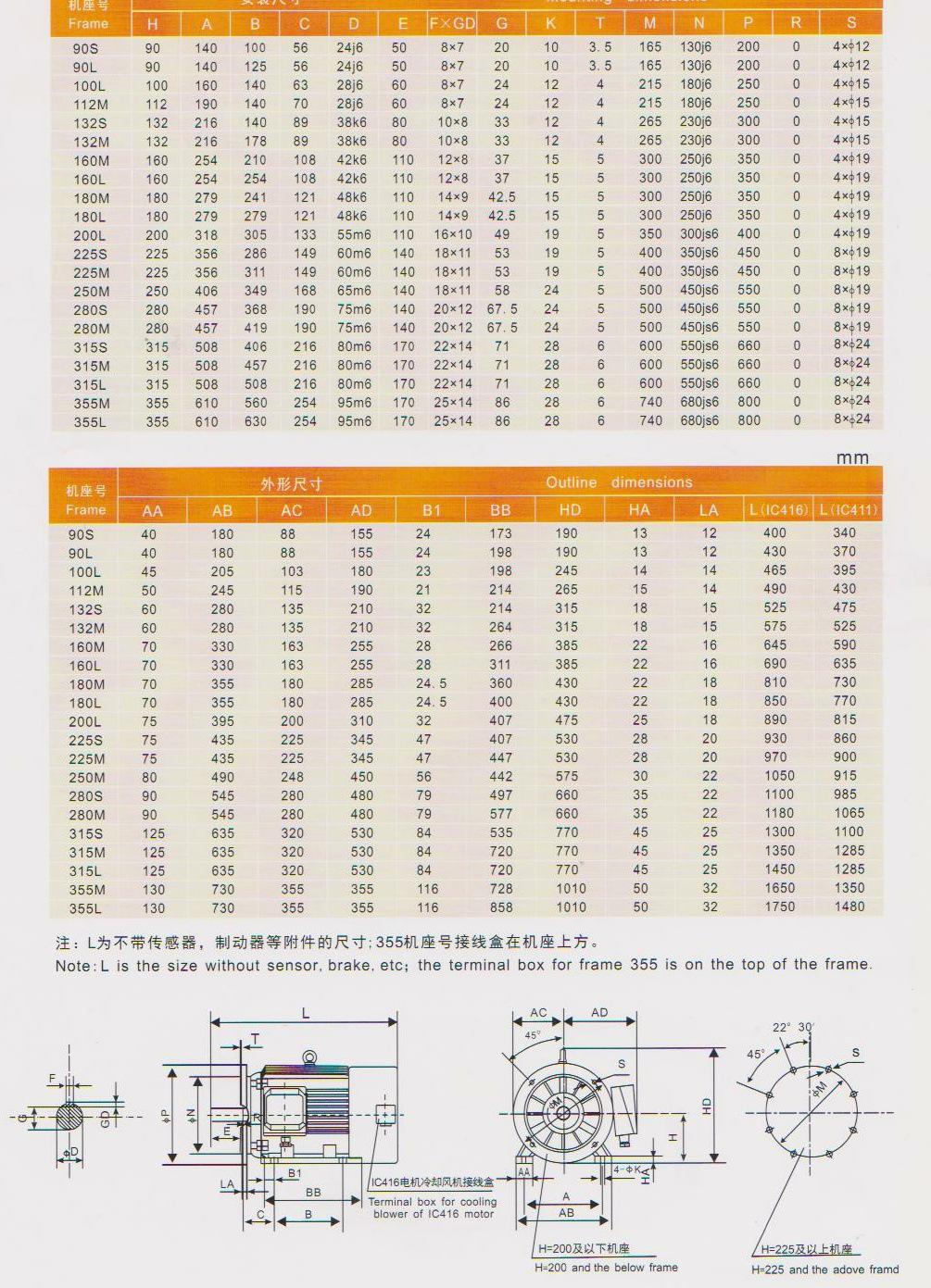

YTSZ电机安装尺寸
