上海奕洪工贸有限公司

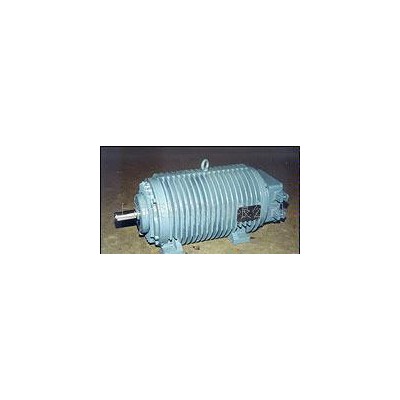

产品类型	三相异步电动机
极数	6极
额定功率	3.2KW
额定电压	380（V）
额定转速	1000（rpm）
产品认证	ISO9001-2000
应用范围	钢厂辊道线,减速机
品牌	上起
型号	YGB160S1-6





该系列辊道三相异步电动机是我国九十年代取代JG2系列电动机的更新换代产品，其主要性能指标超过JG2系列水平，达到国外同类电动机先进水平。 YG系列电动机安装尺寸符合IEC标准，外壳防护等级为IP54，冷却方式为IC0041，额定电压380V，额定频率为50HZ，H级绝缘，定子绕组采用Y接法。 　　YG系列电动机按用途分为YGa和YGb两种形式，YGa型电动机以断续周期工作制（Ｓ５）为基准工作制，它能够频繁地起动，制动或反转运行，具有堵转转矩大、堵转电流小，堵转时间长，动态常数高，机械特性软等特点，主要用于单独驱动冶金工业的工作辊道，也可用于其它类似机械，表３中的功率为YGa型电动机在连续定额时的功率设计值，仅供参考；YGb型电动机以连续工作制（S1）为基准工作制，具有功率大、效率高、变频调速范围宽、机械特性硬等特点。主要用于单独驱动冶金工业的传输辊道辊子，也可用于其它类似机械。 产品质量：公司产品己获ISO9001：2000国际认证，生产严格按ISO9001标准建立质量保证体系，严格执行《质量法》，确保产品质量稳定可靠。产品实行三包一年，如有制造质量问题，免费包修、包换、包退。





安装及外型尺寸:具体图纸请登录 上海特种电机 shtzdj.cn 查看

1  B3型（机座带底脚、端盖无凸缘）电动机



机座号	极数	安装尺寸										外形尺寸
		A	A/2	B	C	D	E	F	G	H	K	AB	AE	AD	HD	L
YG112L	4.6.8.10.12	190	95	159	70	32k6	80	10	27	112	12	235	240	205	240	445
YG132M	6.8.10.12.16	216	108	178	89	38k6			33	132		265	265	220	265	495
YG160S	8.10.12.16	254	127		108	48k6	110	14	42.5	160	15	315	315	250	320	570
YG160L	8.10.12.16			254												690
YG180L	8.10.12.16.20	279	139.5	279	121	55m6		16	49	180		360	360	295	365	730
YG200L	10.12.16.20	318	159	305	133	65m6	140	18	58	200	19	415	415	320	415	780
YG225M	10.12.16.20	356	178	311	149	75m6		20	67.5	225		470	470	335	465	835

2  B5型（机座不带底脚、端盖有凸缘）电动机

机座号	极数	安装尺寸											外形尺寸
		D	E	F	G	M	N	P	R	S	T	凸缘 孔数	AE	AD	HF	L
YG112L	4.6.8.10.12	32k6	80	10	27	215	180js6	250	0	15	4	4	240	205	240	445
YG132M	6.8.10.12.16	38k6			33	265	230js6	300					265	220	285	495
YG160S	8.10.12.16	48k6	110	14	42.5	300	250js6	350		19	5		315	250		570
YG160L	8.10.12.16	48k6														690
YG180L	8.10.12.16.20	55m6		16	49								360	295	355	730
YG200L	10.12.16.20	65m6	140	18	58	400	350js6	450				8	415	320	450	780
YG225M	10.12.16.20	75m6		20	67.5								470	335	465	835

3  B35型（机座带底脚、端盖有凸缘）电动机



机座号	极数	安装尺寸																	外形尺寸
		A	A/2	B	C	D	E	F	G	H	K	M	N	P	R	S	T	凸缘 孔数	AB	AE	AD	HD	L
YG112L	4.6.8.10.12	190	95	159	70	32k6	80	10	27	112	12	215	180js6	250	0	15	4	4	235	240	205	240	445
YG132M	6.8.10.12.16	216	108	178	89	38k6			33	132		265	230js6	300					265	265	220	290	495
YG160S	8.10.12.16	254	127		108	48k6	110	14	42.5	160	15	300	250js6	350		19	5		315	315	250	345	570
YG160L	8.10.12.16			254																			690
YG180L	8.10.12.16.20	279	139.5	279	121	55m6		16	49	180									360	360	295	365	730
YG200L	10.12.16.20	318	159	305	133	65m6	140	18	58	200	19	400	350js6	450				8	415	415	320	430	780
YG225M	10.12.16.20	356	178	311	149	75m6		20	67.5	225									470	470	335	465	835
