| 产品用途 | 设备 |
|---|---|
| 产品类型 | 三相异步电动机 |
| 极数 | 6极 |
| 额定转速 | 1000 |
| 额定功率 | 7.5KW |
| 产品认证 | ISO9001-2000 |
| 品牌 | 上起 |
| 型号 | JZR2-22-6 7.5KW |

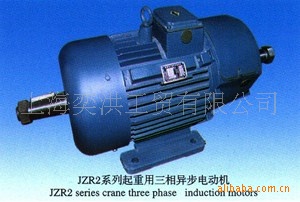

JZR2、JZ2系列为封闭自扇冷式三相异步电动机，JZR2为绕线型，JZ2鼠笼型，两者均可作为各种类型的起重和冶金辅助设备的驱动之用。 电动机可安装于室内或室外，并能在下列环境中正常运转： 多灰尘的场所； 冷却介质温度不超过40℃； 海拔不超过1000米。
JZ2、JZR2起重电机起重用绕线转子三相异步电动机该系列起重及冶金用绕线转子三相异步电动机用于各种类型的起重机械、冶金辅助设备及其他类似设备的电力驱动，具有较高的过载能力和机械强度，适用于短时或断续周期性工作、频繁起动、制动等有显著振动与冲击的设备。电动机的工作制分为短时工作制S2和断续周期工作制S3。电动机的基准工作制为S3，基准负载持续率为40%。电动机还可以工作于S4、S5等工作制。产品质量：公司产品己获ISO9001：2000国际认证，生产严格按ISO9001标准建立质量保证体系
JZ2、JZR2起重电机起重用绕线转子三相异步电动机该系列起重及冶金用绕线转子三相异步电动机用于各种类型的起重机械、冶金辅助设备及其他类似设备的电力驱动，具有较高的过载能力和机械强度，适用于短时或断续周期性工作、频繁起动、制动等有显著振动与冲击的设备。电动机的工作制分为短时工作制S2和断续周期工作制S3。电动机的基准工作制为S3，基准负载持续率为40%。电动机还可以工作于S4、S5等工作制。产品质量：公司产品己获ISO9001：2000国际认证，生产严格按ISO9001标准建立质量保证体系
|
| JZR-1-7号IM1安装尺寸与外形 详细请登录上海奕洪工贸有限公司（上海特种电机）www.shtzdj.cn或来电 18621261177 |
| 机座号 | 安装尺寸Mounting Dimensions | 外形尺寸 Overall Dimensions | |||||||||||||||
| A | A/2 | B | C | D | D1 | E | E1 | F | G | H | K | 螺旋直径 | AB | HD | L | LC | |
| 11-6 12-6 | 220 | 110 | 150 | 133 | 35 | - | 80 | - | 10 | 30.5 | 125 | 17 | M12 | 265 | 300 | 567 | 655 |
| 205 | 622 | 710 | |||||||||||||||
| 21-6 22-6 | 245 | 122.5 | 190 | 14.5 | 40 | 110 | 12 | 35.5 | 140 | 22 | M16 | 300 | 340 | 672 | 786 | ||
| 243 | 734 | 848 | |||||||||||||||
| 31-6 31-8 | 280 | 140 | 260 | 155.5 | 50 | 16 | 45 | 160 | 340 | 385 | 766 | 884 | |||||
| 41-8 42-8 | 330 | 165 | 220 | 183 | 65 | M42*2 | 140 | 105 | 18 | 24 | 180 | 26 | M20 | 400 | 435 | 835 | 978 |
| 300 | 915 | 1058 | |||||||||||||||
| 51-8 52-8 | 380 | 190 | 275 | 223.5 | 70 | M48*2 | 20 | 26 | 225 | 33 | M24 | 460 | 515 | 970 | 1112 | ||
| 355 | 1050 | 1192 | |||||||||||||||
| 61-10 62-10 63-10 | 520 | 260 | 345 | 256 | 90 | M60*3 | 170 | 130 | 24 | 35 | 280 | 39 | M30 | 610 | 645 | 1135 | 1315 |
| 445 | 1245 | 1425 | |||||||||||||||
| 540 | 1340 | 1520 | |||||||||||||||
| 71-10 72-10 73-10 | 640 | 320 | 440 | 323 | 110 | M80*3 | 210 | 165 | 32 | 42 | 355 | 46 | M36 | 740 | 810 | 1375 | 1580 |
| 510 | 1445 | 1670 | |||||||||||||||
| 590 | 1525 | 1750 | |||||||||||||||
