供应JZ2系列起重电机 JZ2-52-8 双轴

价格:￥9930.00/台
品牌:上起电机
产品用途:设备
产品类型:三相异步电动机
起订:1台
供应:10台
发货:1天内

立即购买

产品用途	设备
产品类型	三相异步电动机
极数	8极
额定转速	750
额定功率	30KW 双轴
产品认证	ISO9001-2000
品牌	上起
型号	JZ2-52-8 30KW 双轴

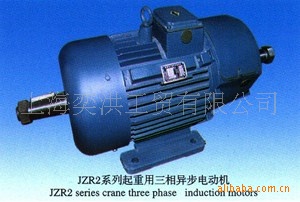

JZ2、JZR2起重电机起重用绕线转子三相异步电动机该系列起重及冶金用绕线转子三相异步电动机用于各种类型的起重机械、冶金辅助设备及其他类似设备的电力驱动，具有较高的过载能力和机械强度，适用于短时或断续周期性工作、频繁起动、制动等有显著振动与冲击的设备。电动机的工作制分为短时工作制S2和断续周期工作制S3。电动机的基准工作制为S3，基准负载持续率为40%。电动机还可以工作于S4、S5等工作制。产品质量：公司产品己获ISO9001：2000国际认证，生产严格按ISO9001标准建立质量保证体系

机座号 frame size	安装尺寸Mounting  Dimensions												外形尺寸 Overall Dimensions
	A	A/2	B	C	D	D1	E	E1	F	G	H	K	螺栓直径 bolt diamteter	AB	HD	L	LC
11-6 12-6	220	110	150	133	35		80		10	30.5	125	17	M12	265	300	442	530
			205													497	585
21-6  22-6	245	122.5	190	143.5	40		110		12	35.5	140	22	M18	300	340	540	654
			243													602	716
31-6  31-8	280	140	260	155.5	50			82	16	45	160			340	385	630	748
41-8  42-8	330	165	220	183	65	M42× 2	140	105	18	24	180	26	M20	400	435	680	822
			300													760	902
51-8  52-8	380	190	275	223.5	70	M48×2			20	26	225	33	M28	460	515	795	938
			355													875	1018

工作制	S3-15%			S3-25%            S2-30min								S3-40%  S2-60min			Jm kg·㎡	重量 Weight kg
机座号	P2 KW	I1 A	n r/min	P2 KW	I1 A	I2 A	Mmax Mn	I A	n %	cosΦ	n r/min	P2 KW	I1 A	n r/min
1000r/min
11-6	2.6	6.75	915	2.2	6.10	3.16	3.29	4.95	74.8	0.730	931	1.2	5.09	964	0.024	60
12-6	4.2	10.40	911	3.5	9.18	3.18	3.40	6.80	76.7	0.753	929	2.0	7.40	962	0.033	70
21-6	6	13.83	912	5.0	11.96	2.98	3.21	7.66	79.4	0.798	937	2.9	9.04	966	0.053	90
22-6	9	20.2	923	7.5	17.4	3.15	3.55	10.7	81.3	0.803	938	4.4	13.0	966	0.075	110
	13	28.2	942	11	24.9	3.76	4.17	15.4	83.8	0.800	952	6.3	18.6	973	0.128	150
750r/min150
31-8	9	22.8	699	7.5	20.4	3.34	3.58	15.0	80.2	0.695	709	4.4	16.8	727	0.128	150
41-8	13	30.4	707	11	27.2	3.47	3.59	19.1	82.1	0.746	714	6.3	21.6	730	0.288	200
42-8	19.5	45.3	709	16	40.0	3.85	4.21	28.8	83.6	0.725	717	9.2	32.3	732	0.408	250
51-8	2.7	57.5	713	22	49.0	3.30	3.42	29.1	86.2	0.790	720	12.7	36.3	733	0.620	315
52-8	36	74.7	709	30	63.5	2.97	3.11	32.1	86.7	0.825	717	17.3	44.4	732	0.885	365
