| 标准 | GB |
|---|---|
| 材质 | 球墨铸铁 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN300 |
| 公称直径 | DN50-DN300 |
| 规格 | DN50-DN300 |
| 连接形式 | 卡套 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 涡轮驱动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 蝶式 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 主体材料 | 球墨铸铁 |
| 品牌 | 上海沪工阀门 |
| 型号 | D381X-16Q |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

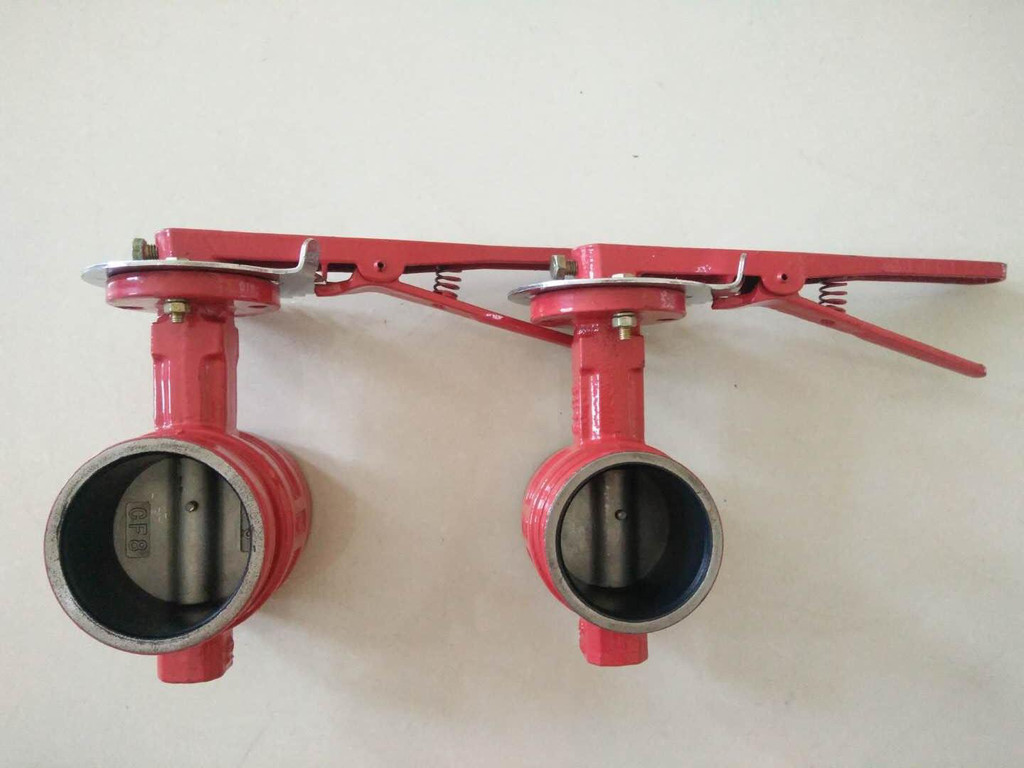

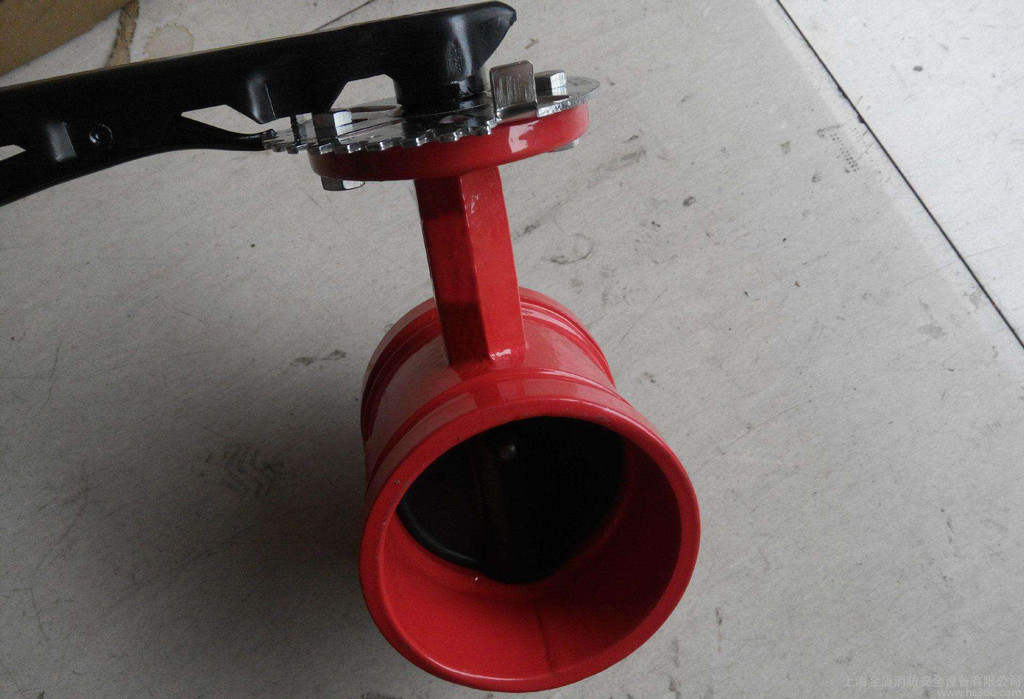

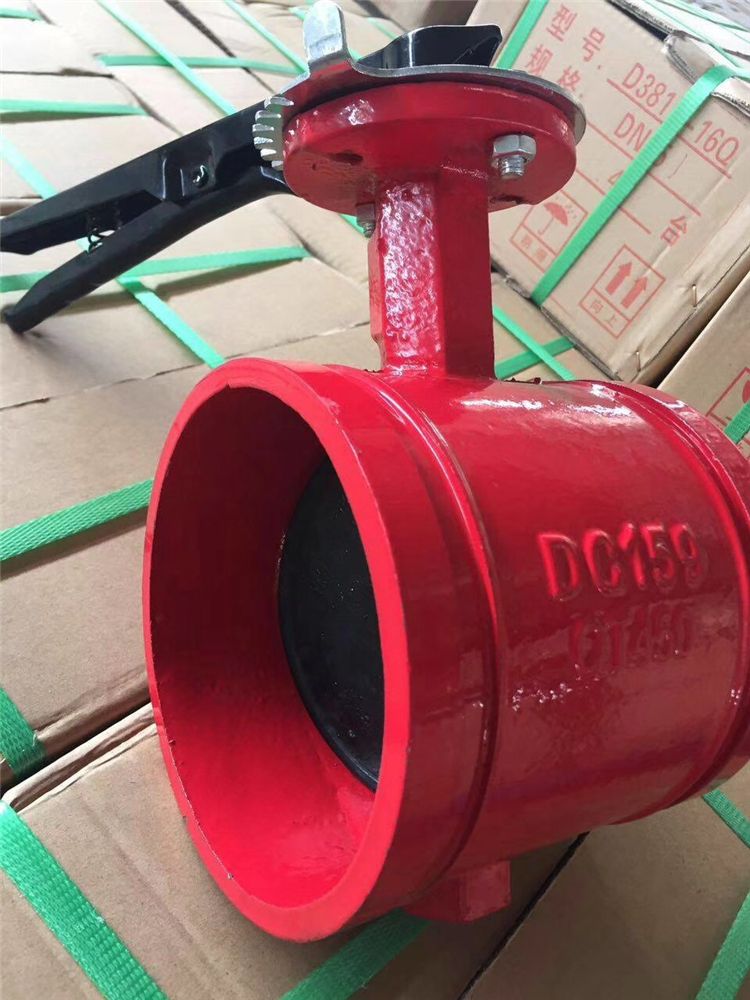

一、产品简介
沟槽碟阀是采用国外先进技术及本公司多次改进设计。它具有安装迅速、简易可靠、重量轻、操作灵活、维修方便等到优点。良好密封性，又具备与管件连接所希求的快捷性。可广泛应用于给排水、消防、石油、化工、医药、钢铁等管路上作为截断或调节之用。
二、沟槽式碟阀特点
1、沟槽式碟阀结构紧凑、体积小、重量轻、操作灵活、维修方便；
2、密封性能可靠、不受介质注射限制（双向密封）；
3、过流面积大、流阻系数小、流通能力大；
4、碟板采用整体包胶抗老化抗辐射、经久耐用。
D81X/D381X沟槽式蝶阀主要技术参数：
| 公称压力 | 1.O | 1.6 | 2.5 | |||
| 试验压力 | 壳体强度 | 1.5 | 2.4 | 3.75 | ||
| 密封性能 | 1.1 | 1.76 | 2.75 | |||
| 适用介质 | 产品类型 | 铸铁、球墨铸铁 | ||||
| 适用介质 | 水、水蒸汽、油品、空气 | |||||
| 工作温度 | 密封面材质 | 橡胶 | 乙腈橡胶 | 乙丙橡胶 | ||
| 工作温度 | ≤60 | ≤80 | ≤250 | |||
D81X/D381X沟槽式蝶阀主要零件材料：
| 产品类型 | 材质 | |||
| 阀体 | 阀板 | 阀轴 | 密封面 | |
| 球墨铸铁 | QT450 | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 橡胶NBR、丁晴橡胶NBR、乙丙EPOM、氟橡胶PTFE、聚四氟塑料F46 |
D81X/D381X沟槽式蝶阀主要外形尺寸：
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 168 | 219 | 273 | 325 | |
| A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | |||
| B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | |||
| C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | |||
| D381X D81X | L | 88 | 90 | 96 | 115 | - | 132 | 147 | 159 | 165 | ||
| H1 | 60 | 75 | 80 | 94 | - | 125 | 150 | 220 | 250 | |||
| Ho | 220 | 245 | 270 | 300 | - | 350 | 400 | 600 | 740 | |||
| E | 245 | 245 | 245 | 245 | - | 245 | 260 | 260 | 330 | |||
| F | 65 | 65 | 65 | 65 | - | 65 | 90 | 125 | 180 | |||
| Do | 120 | 120 | 120 | 120 | - | 140 | 140 | 140 | 240 | |||
