| 测量范围 | 0.2-50（kN） |
|---|---|
| 产地 | 济南 |
| 电压 | 220V |
| 调速范围 | 0.01-500（mm/min） |
| 精度 | 一级 |
| 类型 | 电子万能试验机 |
| 适用对象 | 电线电缆 |
| 最大负荷 | 50（kN） |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 分类 | 万能试验机 |
| 发货期限 | 3天 |
| 品牌 | 中仪 |
| 型号 | wdw-50 |
| 加工定制 | 是 |
| 拉伸空间 | 600（mm） |

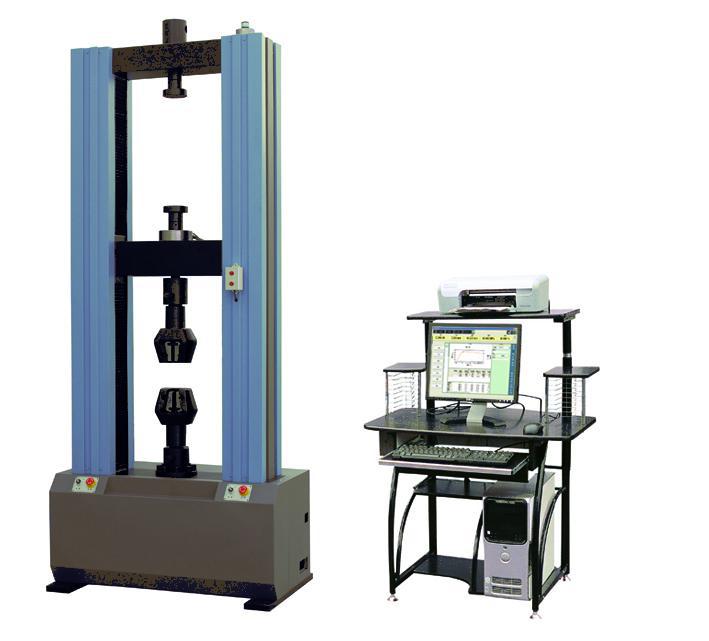

WDW-50微机控制万能试验机 5吨弹簧钢丝专用万能试验机
一、拉力试验机产品简介：
WDW-50微机控制电子拉力试验机是专门针对高等院校、科研院所而设计的新一代微机控制电子万能试验机。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
二、拉力试验机主要技术指标：
1. **大试验力：50kN
2. 试验力测量范围：0.4%--**
3. 试验力示值精度：优于示值±1%
4. 试验力分辨力：1/300000(全程不分档或等效6档)
5. 横梁位移测量精度：分辨率高于0.0025mm
6. 变形测量精度：±0.5%（在0.2—10mm范围内）
7. 试验速度范围：0.01—500mm/min,无级调速
8. 速度控制精度：±1%(0.01~10mm/min); ±0.5%(10~500mm/min)
9. 恒力、恒变形、恒位移控制范围: 0.2%-**FS
10．恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
11. 变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
12. 试验空间：A.拉伸空间:600mm B.压缩空间:700mm
13．夹具形式:楔形夹具体
平钳口0-7mm 圆钳口?4-?9mm
14. 压盘尺寸：φ100 mm
15. 整机电源：单相,220V±10%,50Hz，功率：1.5 kW
16. 工作环境：室温—35℃,相对湿度不超过80%
17. 主机尺寸：760×500×1750mm
18. 重量：460 kg
三、拉力试验机方案描述
1 主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4 采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2控制系统

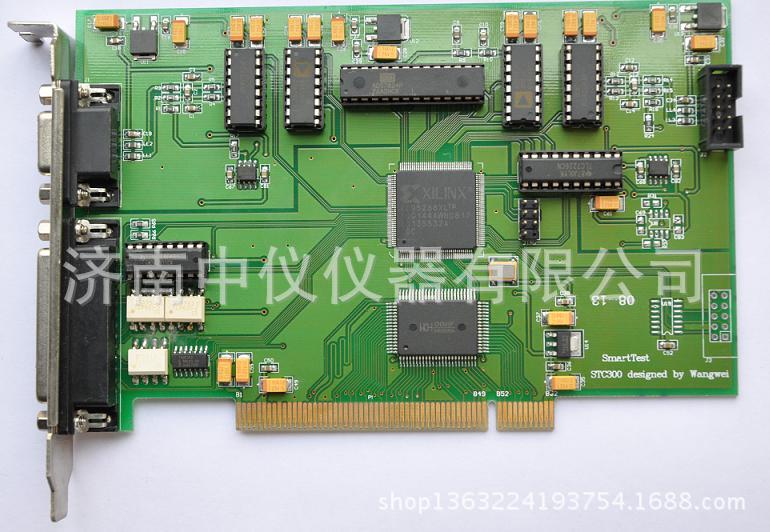

STC300全数字闭环测控系统具有许多先进的特性和技术创新，主要体现在：
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高**24位A/D转换通道组成**高分辨率达1/300000，全程不分档；
3、选用BB、AD、Xilinx等原装**集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
五、拉力试验机控制软件
符合GB228-87、GB228-2002等三十多个**标准有关规定, 同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。
1. 计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间的原始数据及由此派生的曲线；
2. 保护功能:该机具有软件和机械两种限位保护方式,超过**大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能；
3. 对于负荷通道可实现自动标示，直观方便；
4. 批量试验可实现曲线的分层次显示，曲线自动跟随；
5. 该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码；
6. 监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时显示；
7. 软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能；
8. 结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析；
9. 可根据用户需要选择负荷～时间、负荷～位移、位移～时间等曲线来进行试验及数据显示、存储、分析及打印；
10. 曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量；
11. 结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对；
12. 力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验；
13. 数据采样频率：可根据用户试验要求选择高速采样频率。
六、拉力试验机系统基本配置
1、试验机主机 (门式框架结构)
1.1 交流伺服电机及伺服驱动器（台湾东元）
1.2 高精度负荷传感器 (轮辐式)
1.3进口精密滚珠丝杠副 （韩国太敬）
1.4减速系统（圆弧齿同步带传动）
2、STC300双通道程控放大器 分辨力1/300000
3、SMARTTEST专用控制软件
4、光电编码器（2000线）
5、全套附具包括：拉伸，压缩附具
6、联想品牌计算机
7、惠普A4喷墨打印机
8、技术资料：使用说明书、软件使用手册、合格证、装箱单
拉力试验机售后服务
质保期自验收合格起一年，终生维护，一年内全免费服务，新机免费上门安装调试，免费培训操作人员。
1、所提供试验设备均符合现行国标或行业标准，保证试验设备的技术先进性，可靠性；
2、所需零部件及配件常年供应；
3、产品常年技术支持，产品维修保养24小时内提供解决方案，如需现场解决48小时内到达；
4、软件终生免费升级。
