材质 | 不锈钢 |
---|---|
产地 | 山东 |
适用对象 | 水 |
适用范围 | 工矿 |
重量 | 2-10 |
品牌 | 圣嘉源 |
型号 | jy |
加工定制 | 是 |
山东圣嘉源环境工程有限公司

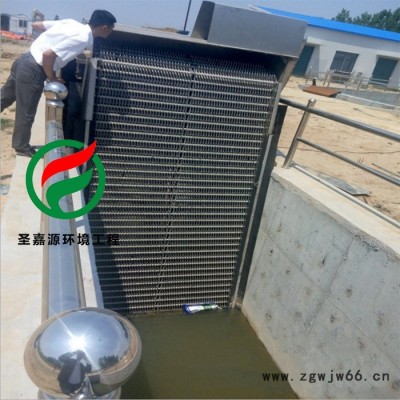

格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备,可广泛地应用于城市污水处理。自来水行业、电厂进水口,同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备,是目前我国先进的固液筛分设备,填补了国内空白。土建简单,节约,安装维修方便, 本装置设计合理、简单、运转安全、可靠、自动化程度高,可广泛应用于水处理行业中。
该设备的大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无 人看管的情况下可保证连续稳定工作,设置了过载安全保护装置,在设备发生故障时,会自动停机,可以避免设备超负荷工作。本设备可以根据用户需要任意调节设备运行间隔,实现周期性运转;可以根据格栅前后液位差自动控制;并且有手动控制功能,以方便检修。用户可根据不同的工作需要任意选用。
参数尺寸 | GSLY-300 | GSLY-500 | GSLY-800 | GSLY-1000 | GSLY-1200 |
安装角度 | 60°~75° | 60°~75° | 60°~75° | 60°~75° | 60°~75° |
耙齿节距(mm) | 100 | 100 | 100 | 100 | 100 |
电机功率(kv) | 0.75 | 0.75 | 1.1 | 1.5 | 2.2 |
过水流量(T/h) | 405 | 1125 | 3600 | 4500 | 6300 |
液体流量(m/s) | > 0.3 | > 0.5 | > 1 | > 1 | > 1 |
有效宽度k1(mm) | 300 | 500 | 800 | 1000 | 12000 |
水槽宽度k3(mm) | 550 | 750 | 1050 | 1250 | 1450 |
设备总宽k4(mm) | 880 | 1080 | 1380 | 1580 | 1780 |
水槽深度H(mm) | 1000~8000 | 1000~8000 | 1000~8000 | 1000~8000 | 1000~8000 |
由于该设备结构设计合理,在设备工作时,自身具有很强的自净能力,不会发生堵塞现象, 所以日常维修工作量很少。
用途与简介:

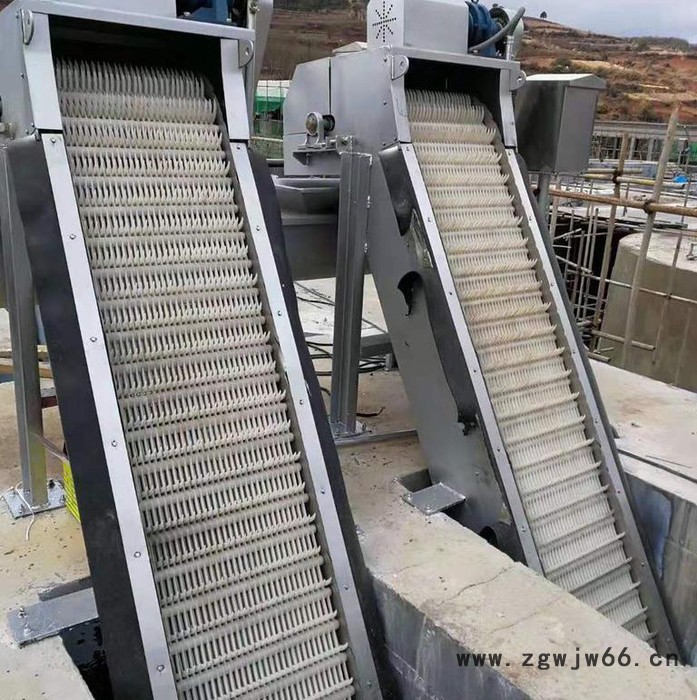

XJT型阶梯式格栅是对国外技术消化后,结合国内污水处理工程的具体情况,由我厂自行研究、开发、制造的一种新型格栅。它挂广泛应用于城市污水及工业废水中的漂浮物和悬浮物的清除,也可以用于泵站污物的清除,是水源处理的理想设备。
阶梯式格栅主要由动格栅、静格栅、动力及传动装置、电气控制系统四部分组成,动、静格栅为锯齿形状交替布置,通过传动机构驱动动格栅做偏心回转运动,将污物从静格栅的一个台阶送到上一个台阶,直至到格栅顶部落入接污槽内。
主要特点:

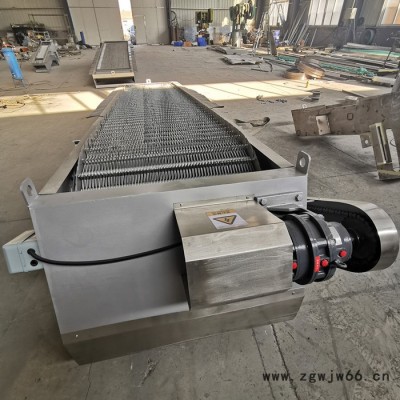

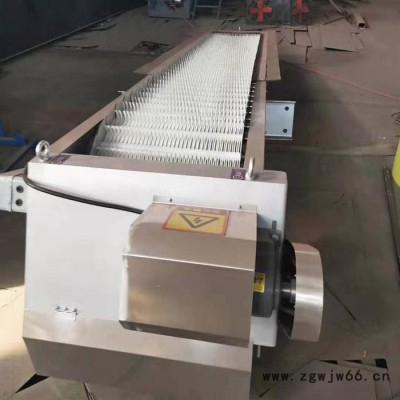

GXH型格栅清污机主要由机架、栅条、清污耙板、提升链、电机减速驱动装置、缓冲自净泄污等装置组成。工作时,由固定于提升链上的清污耙板在驱动装置的带动下,将水下格栅部分截留的污物捞上,清污耙板依靠二侧提升链同步由栅后至栅前顺时针回转运行,当耙板到达机体上部时,由于转向轨道及导轮的作用,一部分污物依靠重力自行落下,剩余污物沾附在耙板上的污物通过缓冲自净卸污装置进行刮除。
GXH型格栅清污机的驱动装置处设置剪切式安全销,当超载或发生意外时,剪切销瞬时切断,以保护设备不被损坏。水下链轮及链条具有防堵保护装置,运行可靠,缓冲自净卸污,排渣干净。
GXH型格栅清污机电气控制可根据用户不同要求设定相应的开停次数及单循环时间,同时也可根据栅片前后液位差来控制设备运行。
GXH型回转式格栅清污机是在总结和分析国内原有水源取水口拦污清污机械使用情况的基础上,消化吸收了国内清污机械的先进技术,市政工程设计研究院联合开发,研制的一种更为适合我国国情的连续式自动清污设备。
GXH型回转式格栅清污机是大中型给排水工程设施中水源进口处预处理的理想设备,广泛应用于城镇与规划小区雨,污水的预处理,自来水厂,污水处理厂,电厂,钢厂的进水中杂物的清除,达到减轻后续工序处理负荷的目的。
用途与简介:
GXH型回转式格栅清污机是在总结和分析国内原有水源取水口拦污清污机械使用情况的基础上,消化吸收了国内清污机械的先进技术,经与上海城市排水有限公司,市政工程设计研究院联合开发,研制的一种更为适合我国国情的连续式自动清污设备。
GXH型回转式格栅清污机是大中型给排水工程设施中水源进口处预处理的理想设备,广泛应用于城镇与规划小区雨,污水的预处理,自来水厂,污水处理厂,电厂,钢厂的进水中杂物的清除,达到减轻后续工序处理负荷的目的。目前,己在上海市合流污水,浦东金桥区排水系统等工程中成功应用。
结构和工作原理:
GXH型格栅清污机主要由机架、栅条、清污耙板、提升链、电机减速驱动装置、缓冲自净卸污等装置组成。工作时,由固定于提升链上的清污耙板在驱动装置的带动下,将水下格栅部份截留的污物捞上,清污耙板依靠二侧提升链同步由栅后至栅前顺时针回转运行,当耙板到达机体上部时,由于转向轨道及导轮的作用;一部份污物依靠重力自行落下,剩余污物粘附在耙板上的污物通过缓冲自净卸污装置进行刮除。
GXH型格栅清污机的驱动装置处设置剪切式安全销,当超载或发生意外时,剪切销瞬时切断,以保护设备不被损坏。水下链轮及链条具有防堵保护装置,运行可靠,缓冲自净卸污,排渣干净。
GXH型格栅清污机电气控制可根据用户不同要求设定相应的开停次数及单循环时间,同时也可根据栅片前后液位差来控制设备的运行。
订货须知:
1、订货时,用户应提供格栅进宽、进深、高水深,栅条间隙安装角度,排渣高度等技术参数。
2、对设备材质有特殊要求时,应在订货时注明。
3、订货时应注明电气控制要求。
GXH型回转式格栅清污机是在总结和分析国内原有水源取水口拦污清污机械使用情况的基础上,消化吸收了国内清污机械的先进技术,市政工程设计研究院联合开发,研制的一种更为适合我国国情的连续式自动清污设备。
