| 产地 | 山东 |
|---|---|
| 产品认证 | ISO9001/2000 |
| 额定电流 | 15KV |
| 防护等级 | IP40 |
| 名称 | 耐张直线夹板塔用 |
| 适用范围 | adss/opgw |
| 外形尺寸 | 角钢80/230mm |
| 应用范围 | 光缆电力 |
| 壳体防护等级 | IP30 |
| 品牌 | 山东海虹 |
| 型号 | 60型 |
| 加工定制 | 是 |
| 短路关合电流 | 10KA |
| 配件适用对象 | 架空电力光缆塔 |
名称：紧固夹具
又名：ZN直线夹具，NL耐张夹具
品牌：山东海虹
材质：Q235

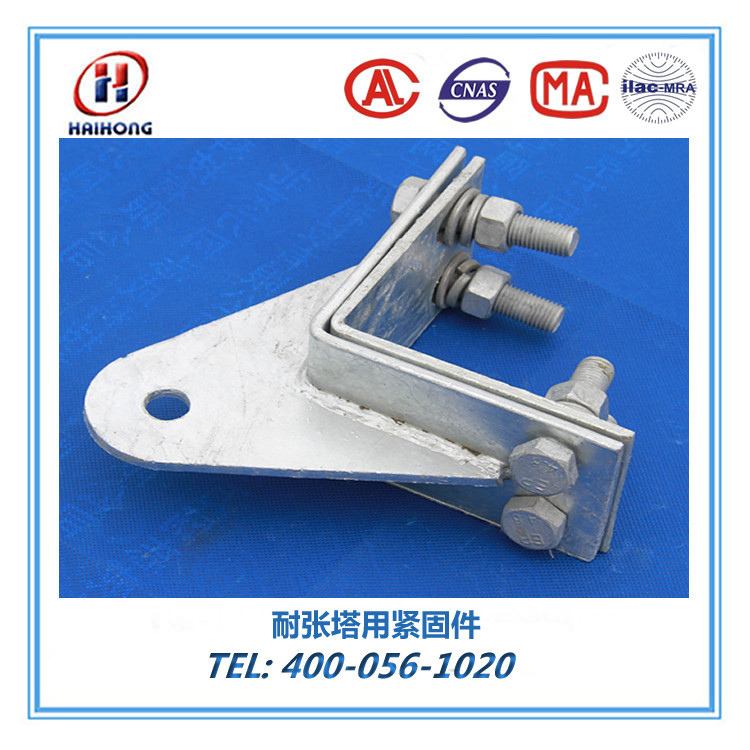

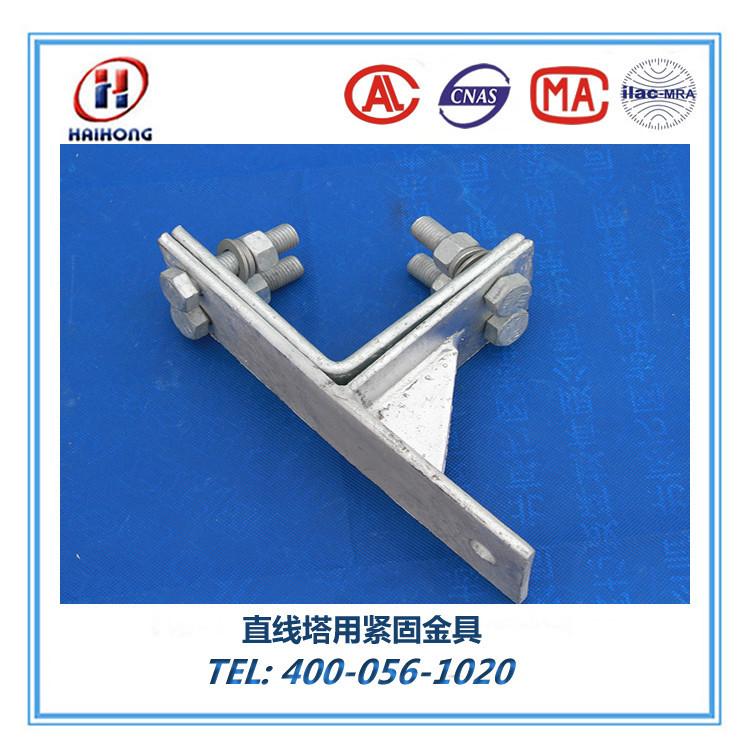

我公司目前生产光缆安装紧固夹具多种、结构各异，可根据客户提供的具体参数，为用户提
供优质的产品，以下为几种光缆安装用紧固夹具的
实物图片。以便为广大用户提供有利参考。
| 塔形 | 型号 | 适用光缆挂点处铁塔 | 重量 | 破坏荷力 |
|
| 直线塔用紧固件 | ZL-75 | L56-L75 | 4.5 | 70 |
|
| ZL-100 | L80-L100 | 4.7 | 70 |
| |
| ZL-140 | L105-L140 | 5.0 | 70 |
| |
| ZL-175 | L145-L175 | 5.4 | 70 |
| |
| ZL-200 | L180-L200 | 5.9 | 70 |
| |
| 耐张转角塔用紧固件 | NL-75 | L56-L75 | 3.5 | 100 |
|
| NL-100 | L80-L100 | 3.7 | 100 |
| |
| NL-140 | L105-L140 | 4.0 | 100 |
| |
| NL-175 | L145-L175 | 4.4 | 100 |
| |
| NL-200 | L180-L200 | 4.9 | 100 |
|
山东海虹电力器材有限公司对上述参数解释权，更多参数咨询手机：15964113661
微信号：Lzm15964113661
1. 产品质量三包，对所有电力金具设备我公司均严格按照客户所提供图纸及技术要求（技术
协议）并严格按照国家GB标准设计、生产和检验。
2. 原件采购、设备设计、产品生产制造等过程中，严格按下列质量标准进行控制，确保每个
工 序均处在质量受控状态，从而保证产品质量。
中华人民共和国电力行业标准（DL/T763-2001）“架空线路用预绞丝金具技术条件”。
中华人民共和国电力行业标准（DL/758-2001）“接续金具”
中华人民共和国电力行业标准（DL/759-2001）”连接金具”
3. 所有出厂产品均严格按检验程序100%进行检验，保证产品一次交检合格率99%，成品抽
查合格率100%。
4. 所有产品质保期为合同产品通过一个月试运行并通过最终验收之日起12个月。质保期内如
果发现质量问题，供方在接到需方通知2个小时内（以传真日期为准）给予答复，如属于我
方的责任，我方负责及时处理。
5. 对所有客户均提供：技术更新、质量更好、服务更佳的产品。
金具的订货除按设计部门提供的金具型号、数量由于光缆金具与光缆技术参数配合严格，也就是说两者要有很好的相容性，否则可能导致工程失败。通常金具与缆应作配合性
试验后，才会有较高的可靠性。
一般金具订货时应提供如下技术参数：
1）光缆外径（±0.2-0.3） mm
2）光缆破断强度（UTS） KN
3）光缆最大允许张力 KN
4）光缆每日运行张力 KN
5）光缆抗侧压强度 N/10cm
6) 运行档距 M
7) 光缆最外层绞丝的绞向 左/右
8）短路电流容量 i2t/ka2s
9) 计算横截面积 mm2
光缆接头盒需要提供以下参数：
1）光缆芯数。
2）几进几出及对应缆经。
3）分杆用和塔用两种，如为杆用，则需提供杆经。
