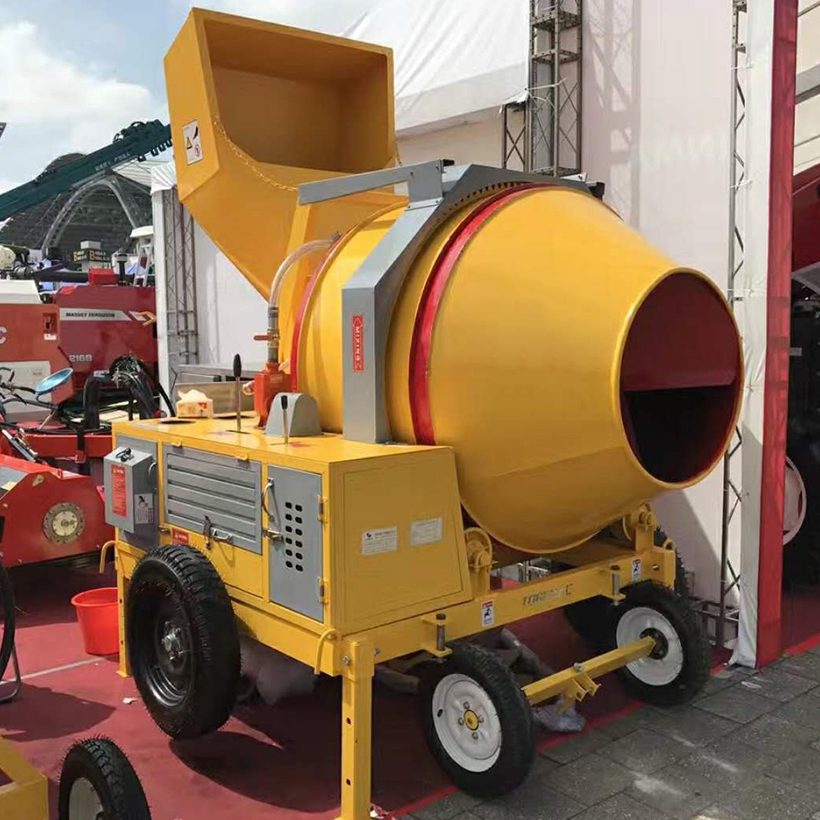

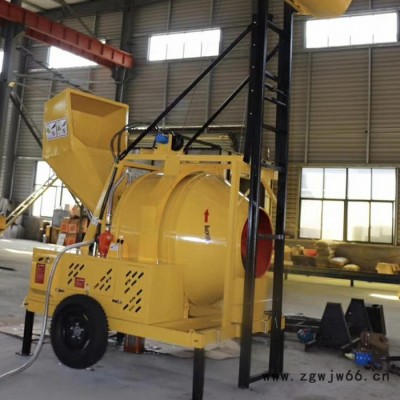

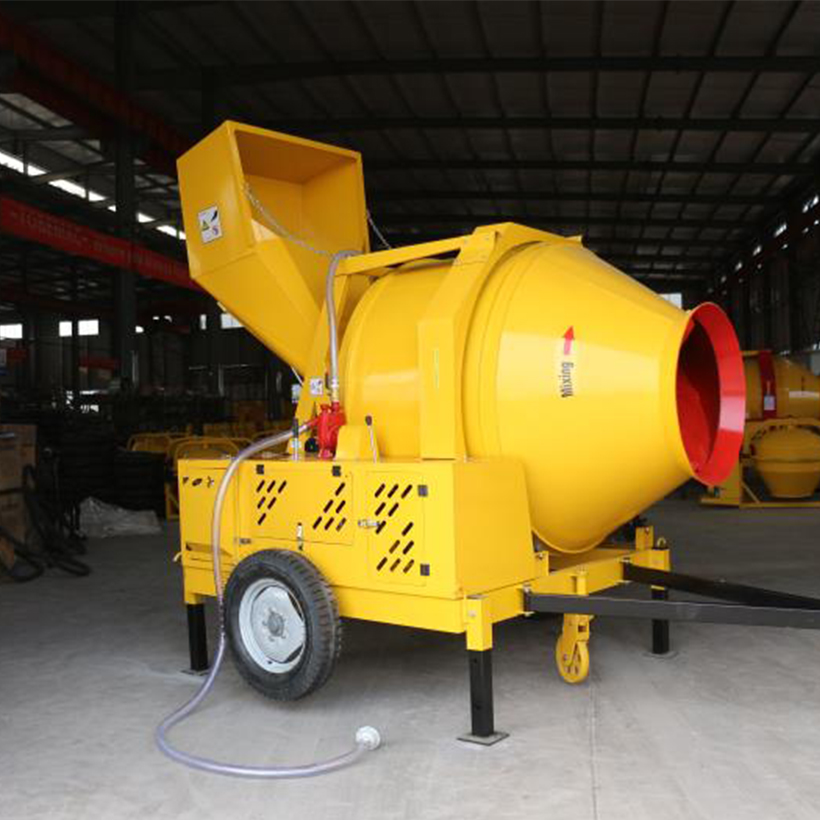

搅拌机构由搅拌筒、托轮和传动系统组成。搅拌筒是搅拌机的工作部件，搅拌筒为双锥形，筒CM05体内焊有两对高低片，交叉布置，分别与拌筒轴线成一定夹角，搅拌筒旋转时，叶片在使物料提升下落的同时，还使物料轴向回窜动，所以搅拌运动比较强烈，搅拌35-45秒即可达到匀质混凝土。在搅拌筒的出料锥体内部，焊有一对出料叶片，改变搅拌筒旋转方向，混凝土即由底叶片推向出料叶片并排出筒外。

搅拌筒由四个托转支承，搅拌筒由电机经减速箱驱动齿圈而旋转，故在有雾、阴雨天气，仍然可靠工作。传动系统，减速箱为二级贺柱齿轮减速，传动比为7.04248，三角皮带轮速比为2：3912，拌筒齿圈速比为7：1111，总传动比为102：7477。进料机构由上料斗、爬梯、接长轨道和落地轨道组成。进料斗的升降及爬翻动作，由齿轮减箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动，离合器由手动操纵杆控制，料斗的上限位置，由限位装置自动脱开离合器。

    供水系统由电机、水泵、调节阀和管路组成。电机通电后水泵即可将水直接注入拌筒，并通过调节阀来调节水的流量，（出厂时流量已调整合适）。搅拌所需的水量，是通过电气箱内的时间断电器直接控制水泵电机运转时间来实现的。用户可按给定的时间流量关系，选择要求供水量所需时间，并可定期校核或调整。供水处有二个起动按钮，供水时，按一下左边的一只按钮，水泵启动，到达规定的时间后，供水电路自动切断。右边的旋转式按钮旋转后，按一下左边的按钮可连续供水，拧紧分流装置螺母，接上水管，可以冲洗搅拌机外表，拆开螺母，即能恢复正常的供水状态。
