首页 > 供应产品 > 供应 对刀仪 波龙(BLUM)ZX-Speed接触式对刀仪 刀具测头
供应 对刀仪 波龙(BLUM)ZX-Speed接触式对刀仪 刀具测头
产品: 浏览次数:971供应 对刀仪 波龙(BLUM)ZX-Speed接触式对刀仪 刀具测头
产地: 广东
产品型号: BLUM
单价: 1.00元/个
最小起订量: 1 个
供货总量: 1000 个
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-12-06 10:57

详细信息
产地 广东
产品型号 BLUM
尺寸 电联
功率
类型 刀具检测
品牌 波龙
加工定制
检测误差 0.2

LaserControl Micro Compact NT/Nano NT  ECP87.0634-014-NT-SET LaserControl NT是专为机床内部极端工作环境设计的高品质刀具测量系统。基于针对污染物和切削液的完善防护,坚固耐用的机械设计,以及内置的智能化NT电子系统,LaserConotrol NT在多种应用中表现出了广泛的可靠性和精度。Micro Compact NT 和 Nano NT 是 LaserControl 系列的整体式版本,用于在数控机床上进行刀具测量与破损监控。整体式系统 Nano NT 将外形尺寸压缩到极致,为小型机床的精密加工而特别设计。标准的LaserControl NT 测量循环对上述两种系统均适用。
适用机床品牌

日本牧野Makino、日本森精机mori seiki、日本马扎克Mazak、日本兄弟Brother、日本安田Yasda、德国德玛吉DMG、瑞士米克朗Mikron、瑞士阿奇夏米尔GF、美国哈斯Haas、美国哈挺Harding、韩国斗山Doosan、台湾协鸿Hartford、台湾高峰KAFO、台湾永进YCM、台湾亚威AWEA、台湾LITZ等。

技术参数 激光保护等级:2, 依据标准 IEC 60825-1 防护等级: IP68 产品重复精度 : 0.001mm 可测量最小刀具直径 : 0.1mm 可测量最大刀具直径 : 30-380mm,可选。 可测主轴转速 : 750 rpm 至 150,000 rpm 特点
● 整体式系统可实现精度
● 设计紧凑坚固
● 预先相对外壳校直的激光光线 度
● 聚焦的激光光线,测量最小刀具时亦可实现精● 可非常简便的安装于机床工作台上
● 可非常简便的安装刀具清洁喷嘴
● 可与摇臂单元共用
● 耗气量极低

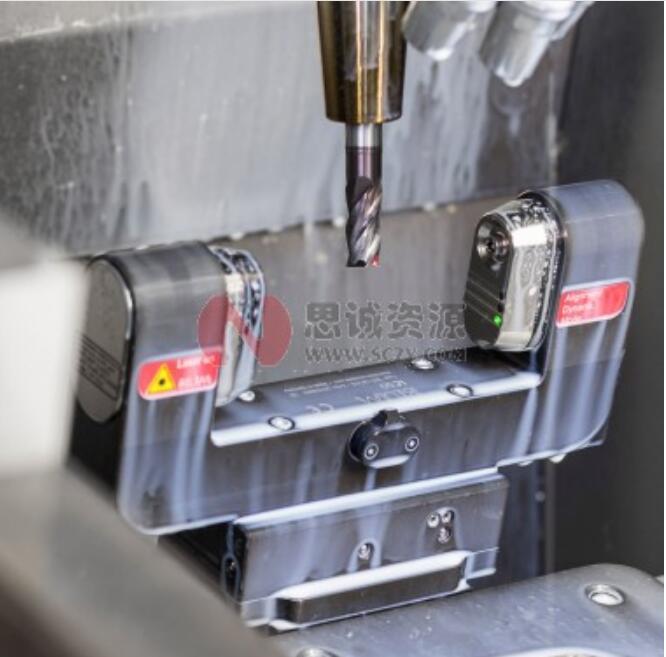

一体式应用及安装固定 Micro Compact NT和Nano NT是LaserControl系列的整体式版本。
通常情况下安装于工作台上,或通过摇臂单元移动至加工区域中
分体式应用及安装固定
Micro Single NT和Mini NT 是分体式系统,包含分离的发射单元和接收单元。
通常用于无法安装在工作台上的场合,例如机床带有交换工作台的情况。


应用二:刀具测量
● 快速、准确且自动地测量最小刀具
● 在实际装夹条件及正常加工转速下测量刀具
● 即时测出并修正主轴误差及刀具装夹误差
● 刀具测量嵌入加工过程,实现更高生产效率



应用三:刀具磨损监控和形状监控
● 自动监控刀具磨损
● 以非接触的方式快速地扫描多种刀具
● 机内在线监控刀具几何尺寸
● 可检出单一切刃破损,确保加工品质始终如一


应用四:补偿机床轴温度漂移
● 补偿主轴和运动轴的温度漂移
● 补偿高速旋转下的主轴拉伸
● 动态测量方式可实现更高测量精度,降低高速铣削时的刀具磨损
● HSC机床的解决方案

其他软件选项:

     MicroWearControl (微量磨损监控)
在几秒内检测出微量磨损 (> 5 μm) 在加工条件下实现可靠的刀具监控 充分利用刀具的使用寿命 减少返工和废品 适应大批量生产的要求 (例如发动机加工)                                RunoutControl (偏摆监控)
数秒内检查刀具偏摆 可靠识别换刀误差和刀具装夹误差 降低废品率,提高生产效率 保护主轴      ToolTipControl (刀尖测量)
快速测量车刀和精镗刀 对整个刀刃进行可靠的磨损监控 可靠的监控金刚石刀具和CBN刀具 内置于机床NC的刀具设定,自动更新刀具数据
污染防护系统
● 数控机床内的激光测量系统必须能稳定可靠地工作。
● 针对机床内的恶劣工作环境,所有Blum激光刀具测量系统都拥的防护设计。
● 切削加工时,光学部件由机械快门密封,与恶劣环境相隔绝。
● 快门由气动操作,确保可靠性。

● 快门开启时,瞬间的气流可清洁快门出口,排出堆积在出口处的污染物和切屑。
● 快门仅在短暂的测量过程中开启,此时内部的正压气体可为光学部件提供额外的保护

● Blum在机内光学测量领域拥有超过20年经验,
● 快门式的防护机构正是基于这些经验的产物。简单地概括,即“刮风下雨,切记关窗”

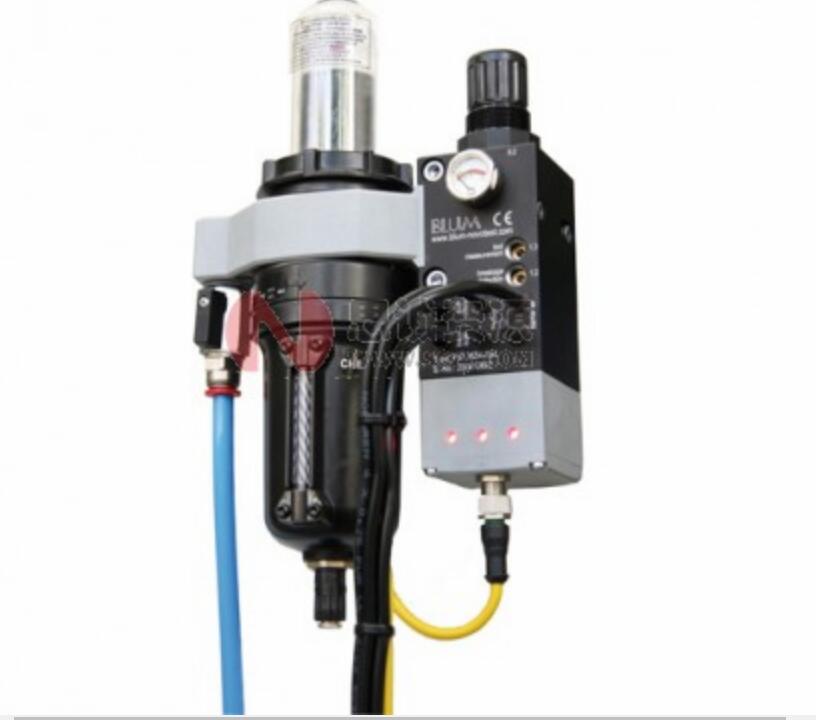

● 为基本实现激光系统的免维护, Blum气动单元和快门机构结合使用是的解决方案
● 此外,Blum激光系统只需要很少的压缩空气消耗,用户得以长期有效地节约电能,保护环境

德国波龙BLUM激光对刀仪防护系统视频

尺寸规格




● Micro Compact NT 的长度通常在150 mm 到1000 mm之间。
● 最大可测刀具直径880 mm。对于其他刀具直径,可提供特殊定制的版本
● Nano NT 的标准长度是156 mm。可测的最大刀具直径是30 mm。波龙在线测量介绍-激光对刀仪





精度与安装位置、安装固定的稳定性、发射端到接收端的间距以及测量模式等情况有关
在超过20年的时间里,Blum激光系统在确保经济性的同时,始终在全球范围内实现着的精度和可靠性.
